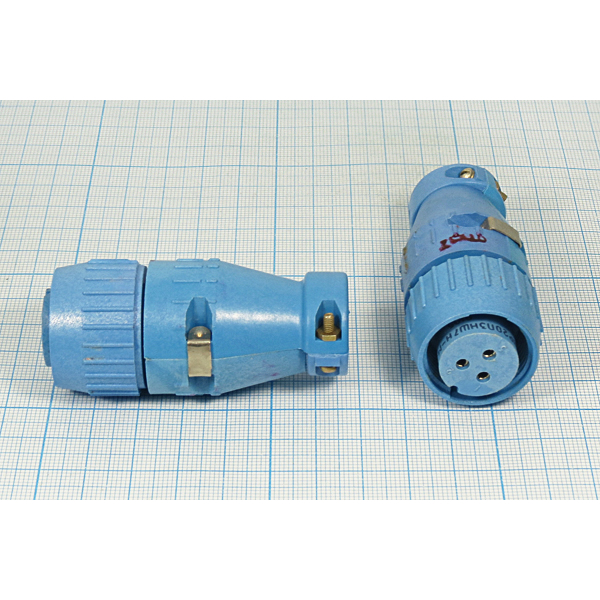

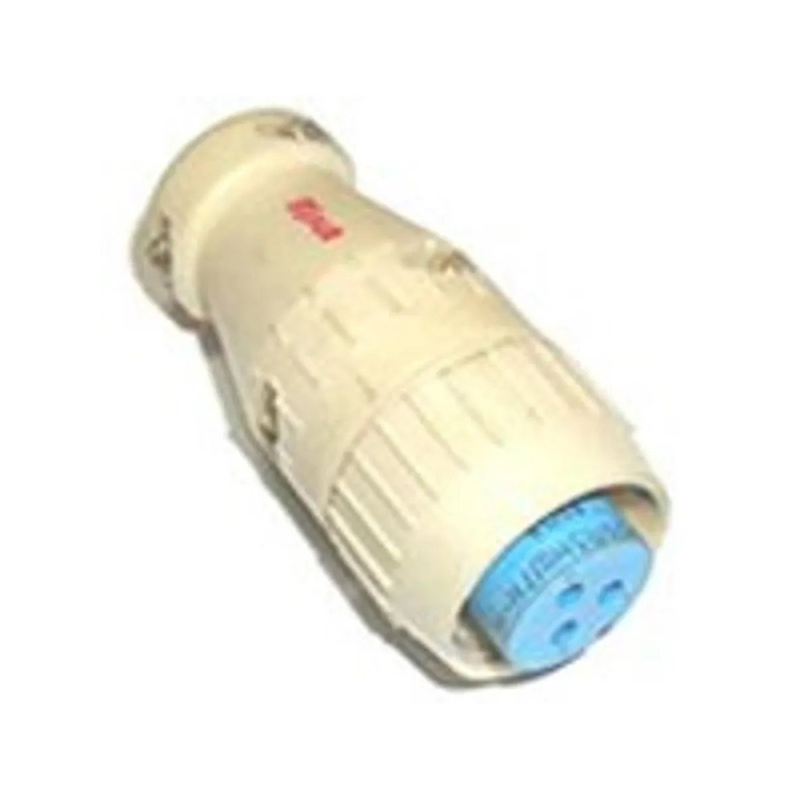

ШР20П3НШ7Н: особенности и применение разъёмного соединителя

ШР20П3НШ7Н — промышленный цилиндрический разъём, предназначенный для надёжного соединения электрических цепей в оборудовании, где важны устойчивость к вибрациям, удобство монтажа и защищённость контактов. Такие соединители применяются при производстве, ремонте и модернизации электротехнических систем различного назначения.

Маркировка ШР20П3НШ7Н используется для идентификации конкретного исполнения разъёма: она указывает на принадлежность изделия к серии ШР, типоразмер корпуса и конструктивные параметры контактной части. Точное соответствие обозначению особенно важно при подборе совместимой ответной части и замене уже установленного соединителя.

Конструкция ШР20П3НШ7Н

Разъёмы серии ШР имеют цилиндрический корпус и контактную группу, рассчитанную на многократное соединение и разъединение. Конструкция помогает организовать компактное подключение проводов, уменьшить риск перепутывания цепей и обеспечить механическую фиксацию соединения.

К основным элементам разъёма относятся:

• корпус, защищающий внутренние элементы от механических воздействий;

• контактные гнёзда или штыри для передачи электрического сигнала и питания;

• изолятор, обеспечивающий разделение контактов;

• механизм сочленения с ответной частью;

• элементы для монтажа кабеля или установки в корпус оборудования.

Исполнение ШР20П3НШ7Н выбирают с учётом схемы распайки, числа и расположения контактов, условий эксплуатации, вида ответного разъёма и требований к способу крепления.

Где применяют разъёмы ШР

ШР20П3НШ7Н может использоваться в системах, где необходимо быстрое и стабильное подключение кабельных линий. Цилиндрические разъёмы востребованы в промышленной автоматике, измерительной технике, системах управления, энергетическом оборудовании, транспорте и специализированных электротехнических устройствах.

Типичные задачи применения:

• подключение датчиков, исполнительных механизмов и блоков управления;

• коммутация цепей питания и сигналов в шкафах автоматики;

• соединение кабельных жгутов в машинах и технологическом оборудовании;

• замена изношенных или повреждённых соединителей;

• формирование разъёмных соединений при ремонте электронных и электрических систем.

Использование разъёмного соединения упрощает диагностику: отдельный блок можно отключить, проверить и заменить без полного демонтажа кабельной трассы.

На что обратить внимание при подборе

При выборе ШР20П3НШ7Н необходимо сверять полную маркировку с технической документацией оборудования. Даже внешне похожие разъёмы могут отличаться количеством контактов, их расположением, полом контактной части, способом сочленения, конструкцией хвостовика и вариантом монтажа.

Перед установкой рекомендуется проверить:

• соответствие маркировки установленному или требуемому разъёму;

• совместимость с ответной частью;

• схему подключения контактов;

• состояние изоляции и контактных поверхностей;

• отсутствие повреждений корпуса, фиксатора и резьбовых элементов;

• требования к сечению и способу присоединения проводников;

• условия работы оборудования, включая вибрационные и температурные нагрузки.

При монтаже важно исключить чрезмерное механическое усилие, не допускать перекоса при соединении частей и соблюдать принятую в устройстве нумерацию контактов.

Преимущества использования

Разъём ШР20П3НШ7Н помогает сделать электрическое подключение более удобным, обслуживаемым и надёжным. Стандартизированное обозначение облегчает идентификацию компонента при техническом обслуживании, а разъёмная конструкция сокращает время на подключение, диагностику и замену узлов.

Для стабильной работы системы важно использовать соединитель строго по назначению, соблюдать требования электрической схемы и контролировать качество монтажа. Корректно подобранный ШР20П3НШ7Н обеспечивает аккуратное подключение оборудования и поддерживает надёжность электрических соединений в течение всего срока эксплуатации.
