Назначение разъёма ШР20П3НШ7

ШР20П3НШ7 — это трёхконтактная кабельная розетка производства «Каскад», относящаяся к группе низкочастотных цилиндрических соединителей серии ШР. Изделие предназначено для электрического соединения и разъединения проводов, кабелей и отдельных узлов в электро- и радиоаппаратуре. Розетка применяется в цепях как постоянного, так и переменного тока с частотой до 3 МГц и напряжением до 850 В.

Аббревиатура ШР расшифровывается как штепсельный разъём негерметичный. Это означает, что изделие не имеет герметичного исполнения и предназначено для эксплуатации в условиях, где не требуется полная защита от влаги и агрессивных сред. Розетка относится к категории низкочастотных соединителей и обеспечивает надёжную коммутацию в составе промышленного и радиоэлектронного оборудования.

Технические характеристики

Ниже приведены подтверждённые параметры разъёма, заявленные для данной модели.

• Тип соединителя: ШР — штепсельный разъём негерметичный
• Количество контактов: 3
• Рабочее напряжение: до 850 В
• Максимальная токовая нагрузка на одиночный контакт: до 35 А
• Максимальная токовая нагрузка на соединитель в целом: до 75 А
• Диаметр контакта: 2,5 мм
• Сопротивление контакта: не более 0,001 Ом
• Сопротивление изоляции: не менее 5000 МОм
• Количество сочленений-расчленений: до 500 циклов

Указанные электрические параметры определяют область применения разъёма: он подходит для силовых и сигнальных цепей, где требуется передача значительного тока при умеренном напряжении и стабильное переходное сопротивление контакта.

Конструкция и габаритные размеры

Корпус розетки изготовлен из алюминиевого сплава, что обеспечивает прочность и долговечность изделия при относительно небольшой массе. Разъём имеет прямой вывод под неэкранированный кабель с проходным диаметром 24 мм.

Габаритные размеры соединителя:

• Условный размер D1: 37,1 мм
• Размер D2: резьба М24 с шагом 1,5 мм
• Размер r: 7,0 мм
• Длина L: 67,7 мм

Резьбовое соединение М24 с шагом 1,5 мм обеспечивает механическое крепление и фиксацию ответной части разъёма. Прямой вывод упрощает монтаж кабеля и позволяет использовать розетку в компоновках с ограниченным пространством для изгиба проводки.

Условия эксплуатации

Разъём ШР20П3НШ7 рассчитан на работу в широком диапазоне температур: от минус 60 градусов до плюс 60 градусов Цельсия. Такое температурное окно позволяет применять изделие как в условиях пониженных температур, так и при повышенном нагреве в процессе эксплуатации.

Соединитель устойчив к механическим воздействиям, включая вибрацию и удары. Это делает его пригодным для использования в различных климатических условиях и в составе оборудования, подвергающегося динамическим нагрузкам. Устойчивость к вибрации особенно важна для промышленной и транспортной аппаратуры.

Применение

Разъёмы данного типа широко используются в промышленности для подключения оборудования, а также в радиоэлектронной аппаратуре для обеспечения надёжного соединения между компонентами. Благодаря трём контактам с диаметром 2,5 мм и допустимой нагрузке до 35 А на контакт, розетка подходит для коммутации силовых линий питания и цепей управления.

Область применения охватывает электро- и радиоаппаратуру, промышленные установки и узлы, где требуется быстрое соединение и разъединение кабельных линий. Низкочастотный характер соединителя определяет его использование в цепях с частотой до 3 МГц — то есть в типовых силовых и сигнальных цепях, не требующих экранирования.

Ресурс до 500 сочленений-расчленений позволяет использовать розетку в составе оборудования, которое периодически подключается и отключается в процессе эксплуатации или технического обслуживания.

Комплектация и идентификация

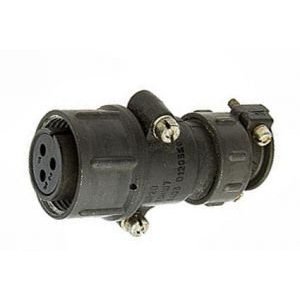

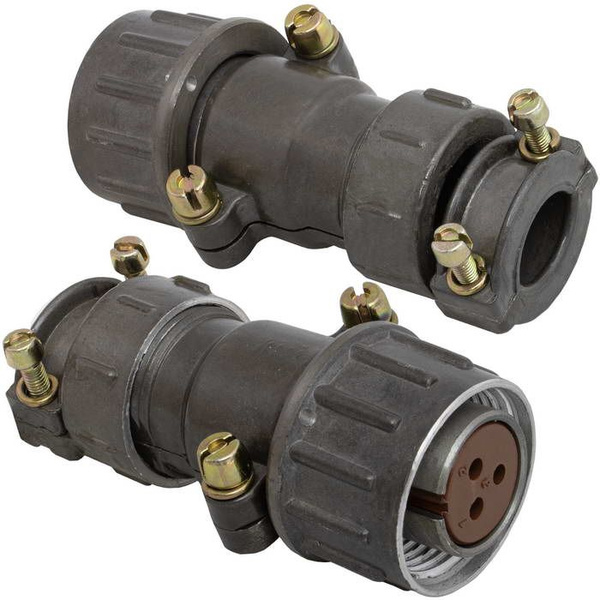

Наименование изделия: ШР20П3НШ7 РОЗЕТКИ Каскад. Артикул: 51127. Категория: ШР20. Производитель: Каскад. Год сведений о товаре: 2024.

Розетка поставляется как отдельное изделие серии ШР20 в исполнении с тремя контактами и прямым выводом под неэкранированный кабель. При подборе ответной части и кабеля следует учитывать условный размер соединителя, резьбу М24 с шагом 1,5 мм и проходной диаметр кабеля 24 мм.
