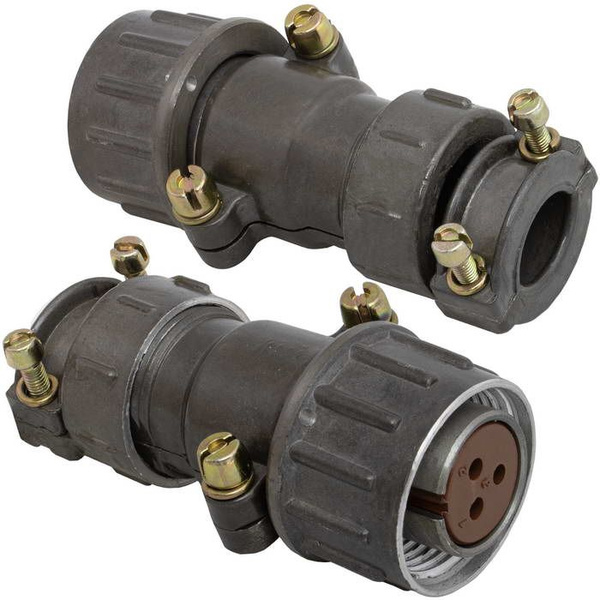

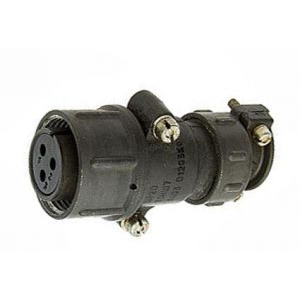

ШР20П3НШ7 — это 3-контактная кабельная розетка серии ШР с прямым патрубком для неэкранированного кабеля. Она предназначена для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, включая работу в цепях постоянного и переменного тока частотой до 3 МГц.

Применение

Используется во внутренней установке в климатическом исполнении УХЛ2 по ГОСТ 15150-69, подходит для радиоэлектронной и радиотехнической аппаратуры. Допускается наружное применение при защите от дождя, динамической пыли и солнечного излучения.

Характеристики

• Максимальное рабочее напряжение: 850 В.

• Рабочий ток на контакт: не более 25 А (максимальная нагрузка на соединитель до 75 А).

• Диаметр контактов: 2,5 мм, сечение провода: до 3 мм?. ?

• Рабочая температура: от -60°C до +60°C (с учетом перегрева контактов до +110°C).

• Вибрация: 1–5000 Гц, ускорение до 300 м/с?; удар: до 5000 м/с? (одиночный), 350 м/с? (многократный). ?

• Наработка: минимум 1000 ч, сочленения-расчленения: 500 циклов, срок хранения: 15 лет.

Расшифровка обозначения

ШР — тип соединителя; 20 — условный размер корпуса; П — прямой патрубок; 3 — количество контактов; Н — гайка для неэкранированного кабеля; Ш — розетка ; 7 — сочетание контактов.
