Назначение и область применения

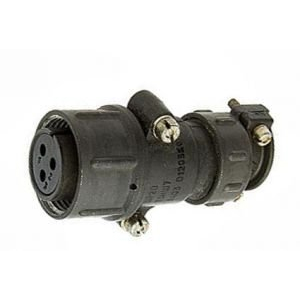

ШР20П3НШ7 — кабельная розетка из серии штепсельных разъёмов ШР, предназначенная для соединения и разъединения проводов, кабелей и узлов в электрических цепях постоянного и переменного тока. Соединитель применяется в электро- и радиоаппаратуре, электронике и радиотехнике, где требуется разъёмное электрическое соединение с фиксацией корпуса.

Розетка рассчитана на работу в цепях с частотой до 3 МГц и максимальным напряжением до 850 В амплитудного значения. Артикул товара — 51126, категория — ШР20, год — 2024. Производитель в карточке товара не указан.

Технические характеристики

• Тип соединителя: ШР — штепсельный разъём негерметичный.
• Количество контактов: 3.
• Максимальная токовая нагрузка: до 75 А, по 25 А на каждый контакт.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Рабочая частота: до 3 МГц.
• Синусоидальная вибрация: диапазон от 1 до 5000 Гц, ускорение до 300 метров в секунду в квадрате.
• Механический удар: ускорение до 5000 метров в секунду в квадрате для одиночного действия.
• Температурный диапазон: от минус 60 до плюс 60 градусов Цельсия.
• Покрытие контактов: серебро или никель.
• Материал корпуса: алюминиевый сплав или пластмасса.

Конструктивные особенности

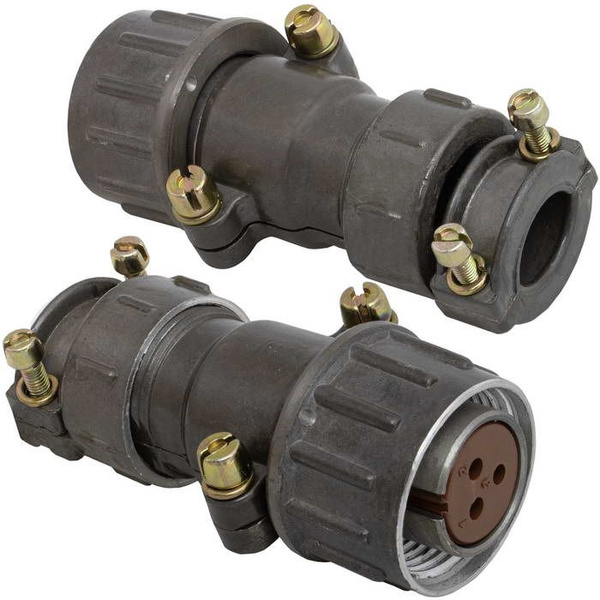

Соединитель состоит из двух частей — вилки и розетки. Розетка может быть как приборной, так и кабельной. В конструкции используются резьбовые соединения, а поляризация корпусов выполняется однозначным способом, что исключает неправильную стыковку частей разъёма. Корпус из алюминиевого сплава или пластмассы обеспечивает лёгкость и прочность изделия.

Структура условного обозначения

1. ШР — тип соединителя.
2. 20 — условный размер корпуса.
3. П — конструктивное исполнение без патрубка; ПК — с прямым патрубком; СК — с угловым патрубком.
4. 3 — количество контактов.
5. Н — вид гайки патрубка для неэкранированного кабеля.
6. Ш — вид контактов, розетка.
7. 7 — обозначение сочетания контактов.

Применение и условия эксплуатации

Розетка ШР20П3НШ7 применяется для коммутации электрических цепей в электронике, радиотехнике и других областях, где необходимо надёжное разъёмное соединение. Изделие подходит как для внутреннего, так и для наружного использования при условии защиты от пыли и влаги, поскольку тип соединителя ШР является негерметичным.

При эксплуатации следует учитывать заявленные условия: синусоидальную вибрацию с ускорением до 300 метров в секунду в квадрате, механический удар с ускорением до 5000 метров в секунду в квадрате для одиночного действия и температуру окружающей среды от минус 60 до плюс 60 градусов Цельсия. Контакты с серебряным или никелевым покрытием обеспечивают стабильность электрического соединения в пределах указанных токовых и частотных нагрузок.
