Назначение и область применения

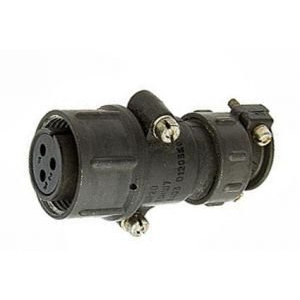

ШР20П3НШ7 — кабельная розетка серии ШР, предназначенная для надежного соединения электрических цепей в промышленных и технических системах. Изделие относится к негерметичным цилиндрическим разъемам с прямым патрубком под неэкранированный кабель. Розетка рассчитана на эксплуатацию в составе электрооборудования, где требуется разъемное резьбовое сочленение с высокой механической прочностью и стабильностью электрических параметров.

Розетка применяется для коммутации силовых и сигнальных цепей при рабочем напряжении до 850 В переменного или постоянного тока. Максимальная токовая нагрузка на один контакт составляет 35 А, а рабочий ток — до 25 А на контакт при суммарной нагрузке до 75 А. Благодаря этим характеристикам изделие подходит для подключения оборудования средней мощности, испытательных стендов, промышленных установок и передвижных агрегатов.

Конструктивные особенности

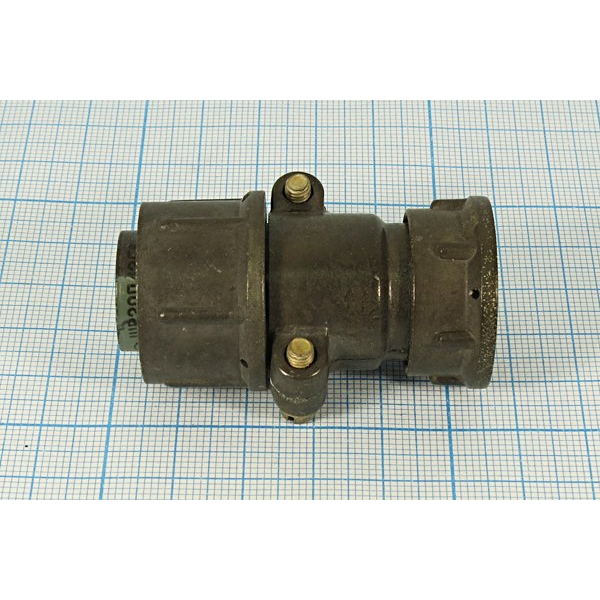

Корпус розетки выполнен из алюминиевого сплава с оксидированием, что обеспечивает защиту от коррозии и придает изделию характерный серый цвет. Патрубок прямой, оснащен гайкой для фиксации неэкранированного кабеля и соответствует типу НШ. Такая конструкция обеспечивает надежный ввод кабеля и предотвращает его повреждение при изгибах и вибрационных нагрузках.

Розетка имеет 3 контакта диаметром 2,5 мм, выполненных в виде гнезд. Контакты изготовлены из латуни и могут иметь никелированное или серебряное покрытие, что снижает переходное сопротивление и повышает устойчивость к окислению. Изолятор выполнен из термопластичного материала коричневого цвета. Монтаж проводов осуществляется методом пайки, что обеспечивает надежный электрический контакт и удобство при сборке.

Сочленение с ответной частью — резьбовое, с резьбой M24×1,5 и одношпоночной поляризацией, исключающей неправильное соединение. Условный размер корпуса составляет 20 мм. Габаритные размеры розетки: длина 67,7 мм, диаметр 29,5 мм, высота 37,1 мм. Масса изделия около 54 г.

Технические параметры и условия эксплуатации

Розетка сохраняет работоспособность в широком диапазоне климатических и механических воздействий, что подтверждено заявленными характеристиками.

• Температура эксплуатации: от минус 60 до плюс 60 градусов Цельсия, с учетом перегрева контактов до плюс 110 градусов Цельсия
• Относительная влажность воздуха: до 98 процентов при температуре плюс 25 градусов Цельсия
• Атмосферное давление: от 1,33 на 10 в минус четвертой степени Па
• Вибрационные нагрузки: диапазон частот от 1 до 5000 Гц при ускорении до 30 g
• Ударные нагрузки: до 500 g
• Акустические шумы: до 170 дБ
• Линейное ускорение: до 2000 метров на секунду в квадрате
• Степень защиты: IP54
• Климатическое исполнение: УХЛ

Электрические параметры и ресурс

Сопротивление изоляции розетки составляет не менее 5000 МОм, а сопротивление контактов — не более 2 мОм. Минимальная наработка на отказ находится в диапазоне от 1000 до 5000 часов в зависимости от условий эксплуатации. Изделие выдерживает не менее 500 циклов сочленения и расчленения без ухудшения электрических характеристик.

Срок сохраняемости розетки составляет 15 лет при соблюдении условий хранения. Изделие взаимосочленяется с блочными вилками типов 2РТТ и 2РТ-А, что расширяет возможности его применения в составе уже существующих систем и позволяет подбирать ответные части без дополнительной доработки.

Комплектация и приемка

Изделие поставляется с приемкой «5», что подтверждает соответствие техническим требованиям и проведение необходимых проверок. Артикул товара — 41156. Год выпуска — 01. Розетка поставляется как самостоятельное изделие без дополнительных элементов, ответные части приобретаются отдельно.
