Назначение и область применения

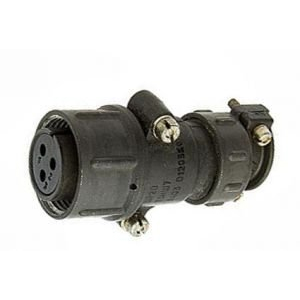

ШР20П3НШ7 (КГ) — кабельная розетка цилиндрического низкочастотного соединителя серии ШР20 с тремя контактами. Артикул изделия — 51125. Розетка предназначена для соединения и разъединения электрических цепей проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре, в том числе в цепях постоянного и переменного тока частотой до 3 МГц.

Изделие может применяться во внутренних и наружных условиях при защите от пыли и воды потребителем. Климатическое исполнение УХЛ допускает эксплуатацию в сложных условиях, включая пониженное давление и вибрации. Розетка относится к кабельным соединителям и рассчитана на неэкранированный кабель.

Конструктивные особенности

В наименовании ШР20П3НШ7 (КГ) обозначение КГ указывает на кабельное исполнение с гайкой. Конструкция включает прямой патрубок и гайку для неэкранированного кабеля. Такое исполнение предназначено для монтажа на кабеле и фиксации соединителя в составе кабельной сборки.

• Тип изделия: кабельная розетка цилиндрического низкочастотного соединителя.
• Серия: ШР20.
• Количество контактов: 3.
• Диаметр контакта: 2,5 мм.
• Исполнение: кабельное, с прямым патрубком и гайкой.
• Кабель: неэкранированный.

Технические характеристики

Электрические параметры

• Рабочее напряжение: до 850 В.
• Рабочий ток на контакт: до 25 А.
• Максимальная токовая нагрузка: от 35 до 75 А.
• Сечение провода: до 3 квадратных миллиметров.
• Сопротивление изоляции: не менее 5000 МОм.

Условия эксплуатации

Температурный диапазон работы составляет от минус 60 до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия. Изделие рассчитано на применение в цепях постоянного и переменного тока частотой до 3 МГц и может использоваться в электро- и радиоаппаратуре при соблюдении условий защиты от пыли и воды со стороны потребителя.

Механические воздействия и ресурс

• Синусоидальная вибрация: от 1 до 5000 Гц при ускорении до 300 метров в секунду в квадрате.
• Удар одиночного действия: до 5000 метров в секунду в квадрате.
• Многократный удар: до 350 метров в секунду в квадрате.
• Линейное ускорение: 2000 метров в секунду в квадрате.
• Наработка: 1000 часов.
• Сочленения-расчленения: 500 циклов.
• Срок сохраняемости: 15 лет.

Перечисленные параметры определяют область применения розетки ШР20П3НШ7 (КГ) как кабельного соединителя для электрических цепей в аппаратуре, работающей в условиях вибрации, ударных нагрузок и расширенного температурного диапазона.
