Назначение соединителя

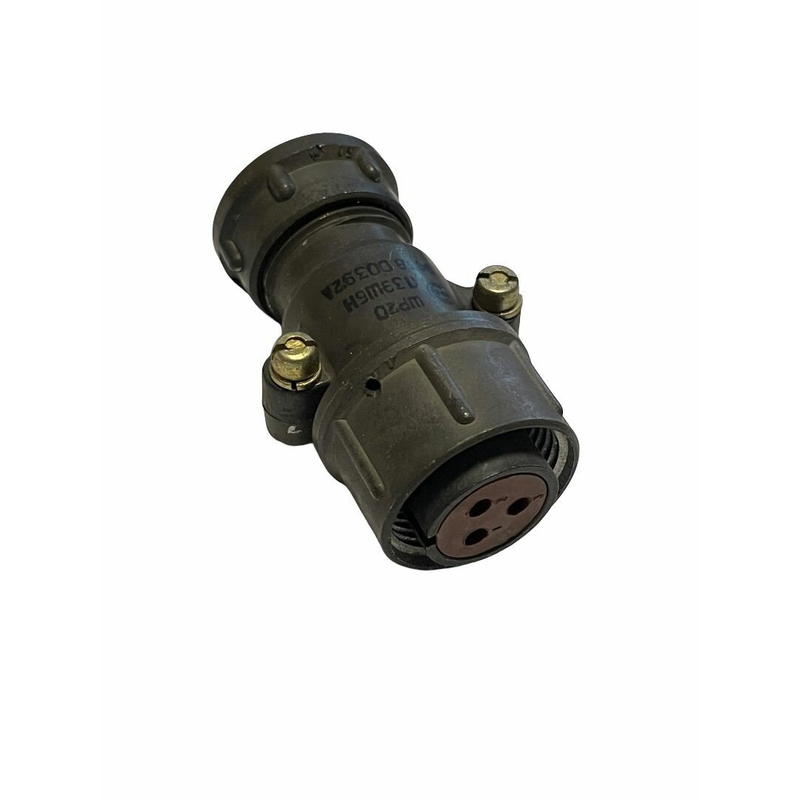

ШР20П3НШ6 — это кабельная розетка производства предприятия Элекон, относящаяся к серии цилиндрических низкочастотных соединителей типа ШР. Розетка предназначена для надёжного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В. Изделие применяется там, где требуется стабильная передача сигнала и питания между кабелем и ответной частью разъёма.

Артикул позиции — 80057, категория — ШР20. Розетка входит в группу унифицированных соединителей, широко используемых в промышленном и приборном оборудовании.

Подтверждённые технические особенности

Розетка оснащена тремя контактами диаметром 1,5 мм. Переходное сопротивление каждого контакта не превышает 2,5 мОм, что обеспечивает минимальные потери при передаче тока.

• Максимальная токовая нагрузка — 10 А на контакт.
• Общая токовая нагрузка — 30 А.
• Ресурс — не менее 500 соединений и расчленений.
• Наработка — не менее 1000 часов.
• Сопротивление изоляции — не менее 5000 МОм.
• Частотный диапазон — до 3 МГц.
• Рабочее напряжение — до 850 В.

Конструкция соединителя — объёмного исполнения, с неэкранированным патрубком. Монтаж выполняется пайкой, что обеспечивает надёжное и долговечное электрическое соединение.

Условия эксплуатации и устойчивость

Розетка рассчитана на работу в условиях воздействия синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, что соответствует 30 g. Такая устойчивость позволяет использовать изделие в составе промышленного оборудования, приборных стоек и кабельных систем, подверженных механическим нагрузкам.

Высокое сопротивление изоляции — не менее 5000 МОм — гарантирует безопасность и стабильность работы даже в цепях с повышенным напряжением.

Применение

Благодаря сочетанию надёжности, стойкости к вибрации и стабильных электрических параметров, ШР20П3НШ6 применяется в промышленных системах, приборных и кабельных подключениях. Типичные сферы использования:

1. Промышленные системы управления и автоматизации.
2. Приборные и измерительные комплексы.
3. Кабельные сборки и соединительные линии.
4. Оборудование, работающее при вибрационных нагрузках.

Розетка совместима с ответными частями серии ШР20 и предназначена для монтажа пайкой в составе объёмного исполнения. Страна производства, гарантийные условия и комплектация поставляемой позиции определяются производителем Элекон.
