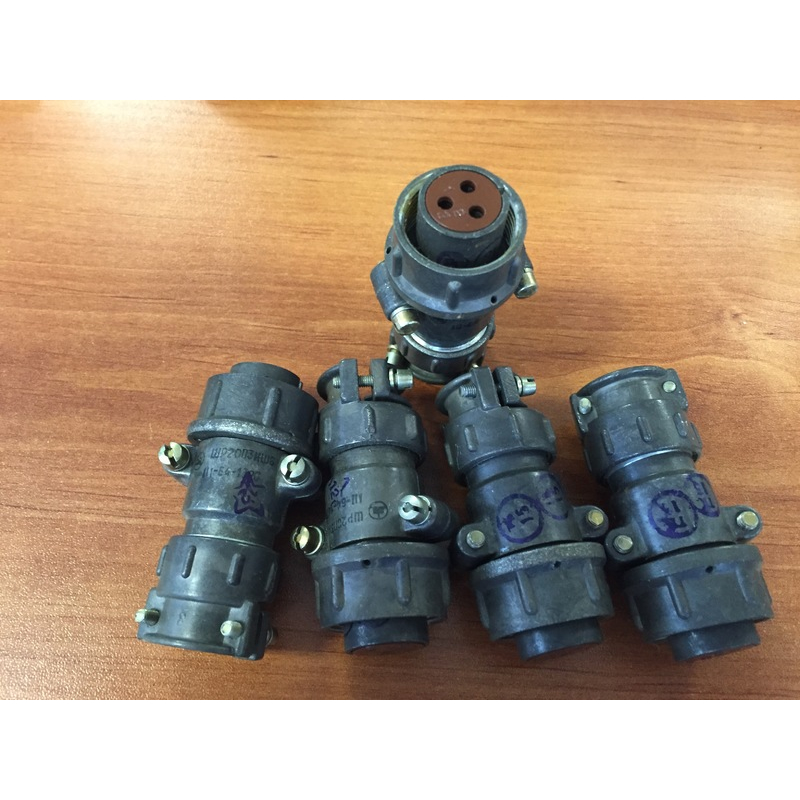

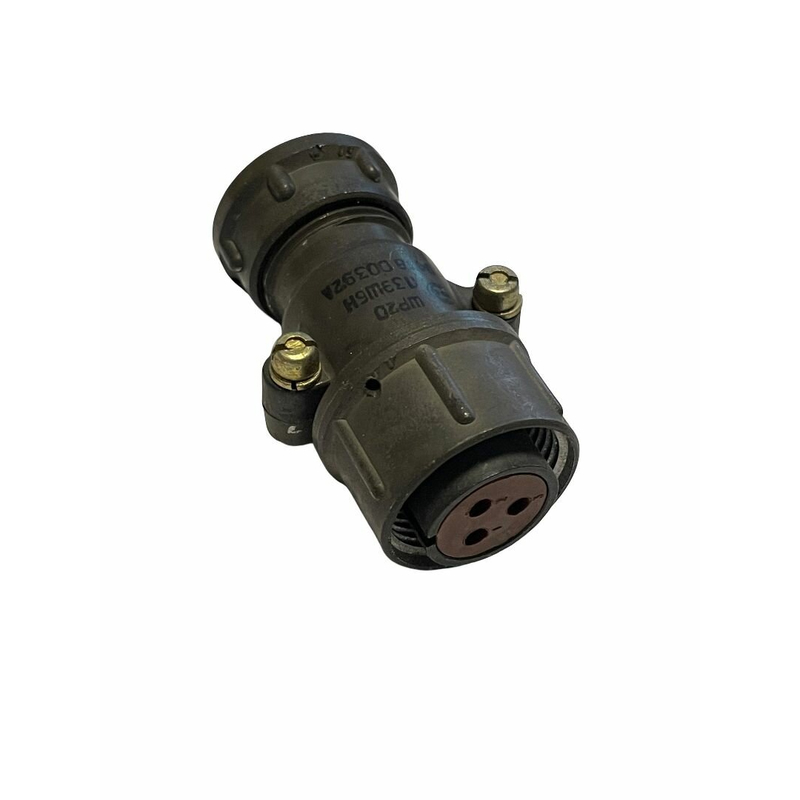

ШР20П3НШ6 — это кабельная розетка серии соединителей ШР (Каскад), предназначенная для надежного соединения электрических цепей.

Применение

Используется в электро- и радиоаппаратуре для монтажа с экранированными или неэкранированными кабелями (проводами) в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).
Подходит для внутреннего и наружного применения (с защитой от пыли и влаги потребителем) в климатическом исполнении УХЛ, включая радиоэлектронную и радиотехническую аппаратуру.
Сочленение резьбовое с одношпоночной поляризацией, монтаж — пайкой. ?

Характеристики

• Количество контактов: 3 шт. (диаметр 1,5 мм). ?

• Сопротивление контакта: не более 2,5 мОм. ?

• Токовая нагрузка: до 10 А на контакт, до 30 А общая. ?

• Сопротивление изоляции: не менее 5000 МОм. ?

• Рабочая температура: от -60 до +60 °C (с учетом перегрева контактов до +110 °C). ?

• Вибрация: 1–5000 Гц, ускорение до 300 м/с? (30 g); удар до 5000 м/с? (500 g).

• Наработка: минимум 1000 часов, сочленений-расчленений — 500.
