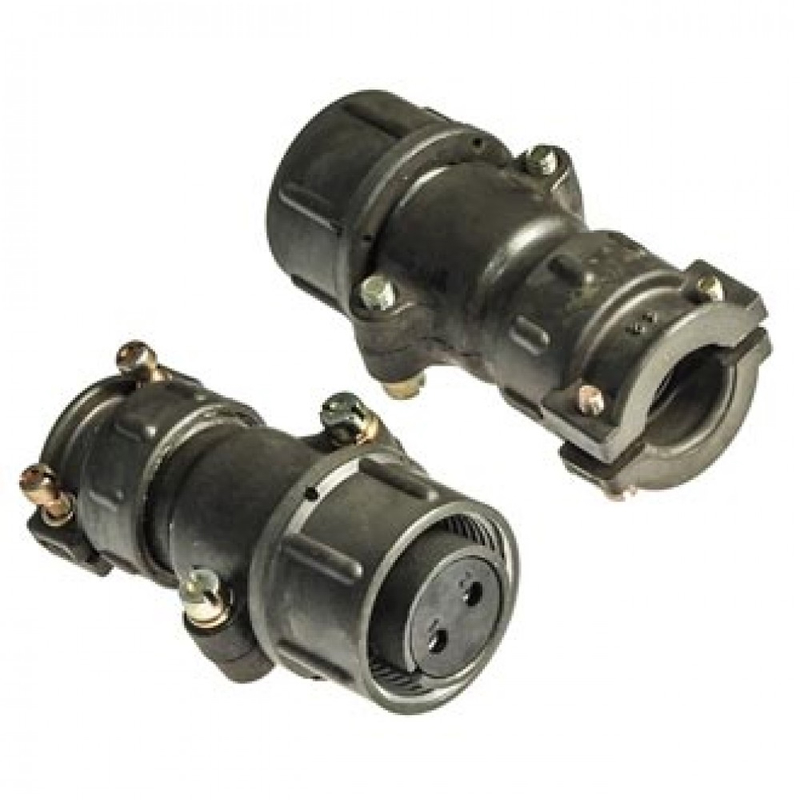

ШР20П3НШ6 — это кабельная розетка цилиндрического низкочастотного соединителя серии ШР. Она предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В.

Основные характеристики

Соединитель имеет 3 контакта диаметром 1,5 мм с материалом из серебра или никеля и сопротивлением контакта не более 2,5 мОм. Максимальная токовая нагрузка на контакт — 10 А, общая — 30 А, сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Тип — негерметичный, климатическое исполнение УХЛ, температура от -60 до +60 °C. Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с² (30 g), механические удары до 5000 м/с² (500 g) и пониженное давление до 1,3×10⁻⁴ Па.

Расшифровка обозначения

ШР — тип соединителя, 20 — условный размер корпуса, П — кабельное исполнение с прямым патрубком, 3 — число контактов, НШ — покрытие контактов (никель/серебро), 6 — поляризация (одношпоночная).

Надежность

Количество сочленений-расчленений — 500 циклов, минимальная наработка — 1000 часов.
