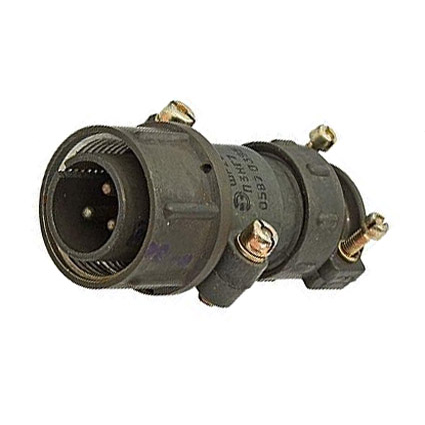

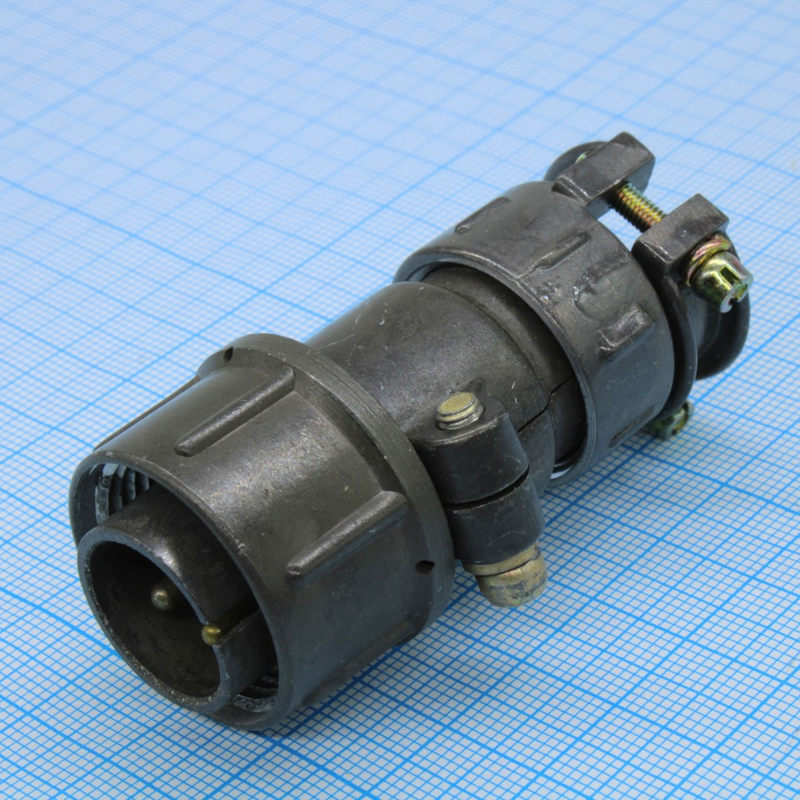

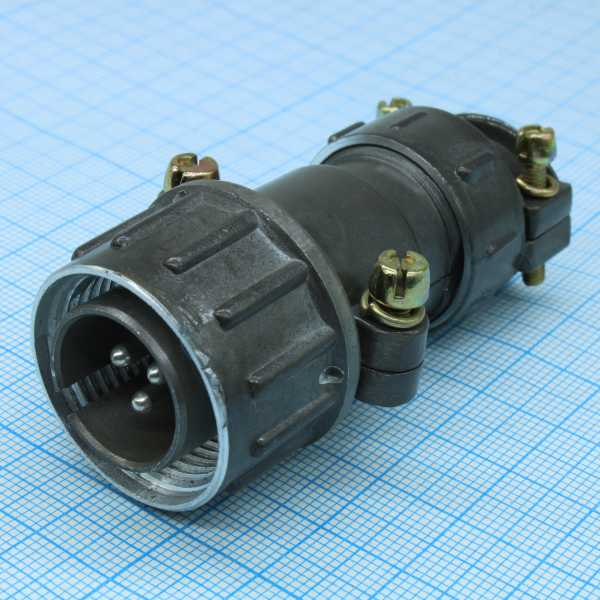

ШР20П3НГ7ВК — это кабельная вилка низкочастотного цилиндрического соединителя серии ШР, предназначенная для электрических цепей постоянного и переменного тока (до 3 МГц) при напряжении до 850 В. Она состоит из двух частей — вилки и розетки, которые могут быть приборными или кабельными с различными исполнениями патрубков (прямой или угловой). Используется в условиях УХЛ для внутреннего монтажа или наружного с защитой от пыли, воды и внешних факторов.

Расшифровка обозначения

• ШР — тип негерметичного цилиндрического соединителя.

• 20 — условный размер корпуса.

• П — конструктивное исполнение (для кабельной части — с прямым патрубком).

• 3 — количество контактов.

• Н — гайка патрубка для неэкранированного кабеля.

• Г — вилка (в паре с розеткой).

• 7 — комбинация контактов.

• ВК — военная приемка, повышенная надежность.

Технические характеристики

Соединитель выдерживает ток до 75 А, имеет сопротивление изоляции не менее 5000 МОм и ресурс 500 сочленений-расчленений. Минимальная наработка — 1000–5000 часов, срок сохраняемости — 15 лет.

Условия эксплуатации

Рабочий диапазон температур — от -60°C до +60°C (смена до +110°C). Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с² одиночный), линейное ускорение 2000 м/с² и пониженное давление до 1,3·10⁻⁴ Па.
