Назначение и область применения

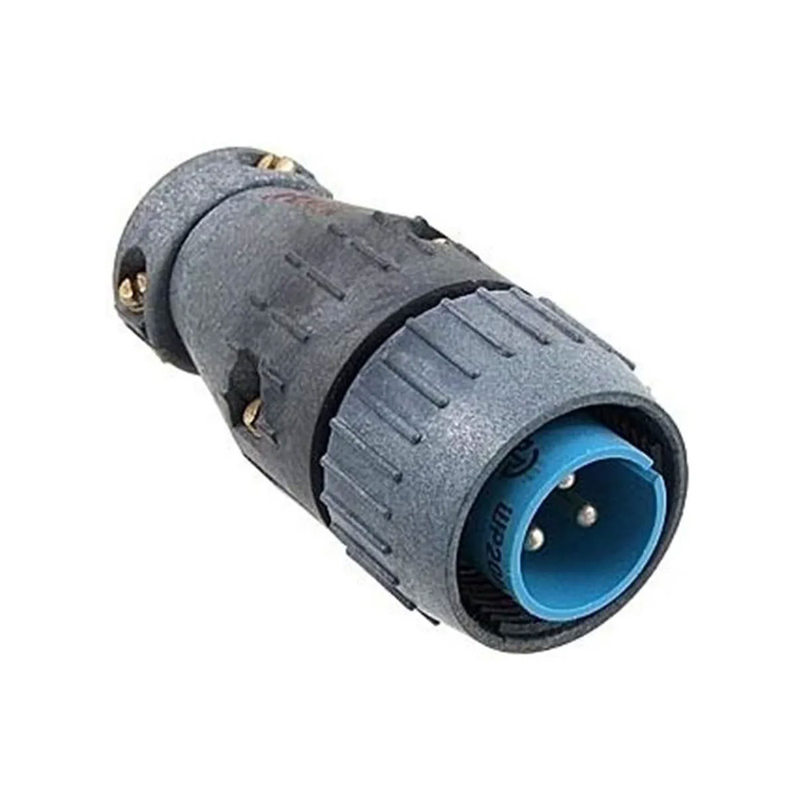

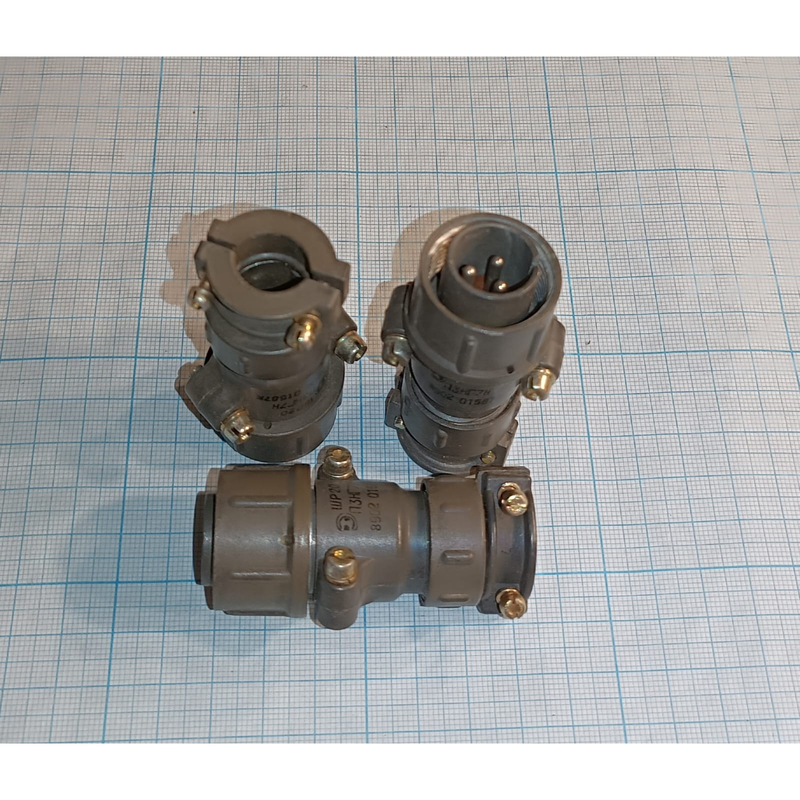

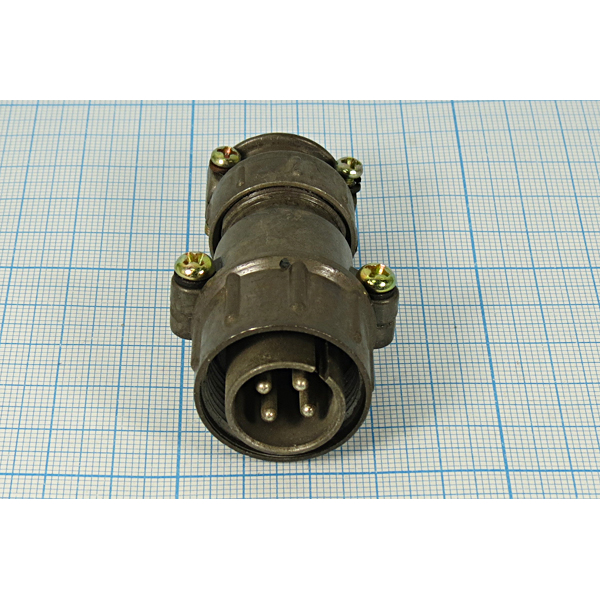

ШР20П3НГ7Н — кабельная вилка серии ШР, представляющая собой цилиндрический соединитель, предназначенный для монтажа с неэкранированными кабелями в электрических цепях постоянного и переменного тока. Изделие применяется там, где требуется надёжное и прочное разъёмное соединение кабелей в составе электрических систем.

Соединитель относится к серии ШР, которая используется для внутреннего и наружного применения в климатическом исполнении УХЛ. Вилка рассчитана на эксплуатацию в широком диапазоне температур и при воздействии вибрационных и ударных нагрузок, что определяет её применение в условиях повышенных механических требований.

Конструкция и обозначение

Вилка имеет условный размер корпуса 20 и прямое исполнение патрубка. Корпус изготовлен из пластмассы. Контакты покрыты никелем. Гайка патрубка предназначена для неэкранированного кабеля.

Обозначение модели отражает основные конструктивные признаки:

• ШР — серия цилиндрического соединителя;
• 20 — условный размер корпуса;
• П — прямое исполнение патрубка;
• 3 — количество контактов;
• Н — гайка патрубка для неэкранированного кабеля;
• Н — никелевое покрытие контактов.

Диаметр контактов составляет 2,5 мм. Такое исполнение обеспечивает возможность коммутации цепей с токовой нагрузкой до 25 А на один контакт.

Технические характеристики

Заявленные параметры изделия приведены ниже:

• максимальная токовая нагрузка на один контакт — не более 25 А;
• общая максимальная токовая нагрузка — не более 75 А;
• амплитудное значение напряжения — до 850 В;
• количество сочленений-расчленений — 500;
• минимальная наработка — 1000 часов;
• синусоидальная вибрация — диапазон частот от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате (30 g);
• механический удар: одиночный — 5000 метров на секунду в квадрате (500 g), многократный — 350 метров на секунду в квадрате (35 g);
• рабочие температуры — от минус 60 до плюс 60 градусов Цельсия.

Условия эксплуатации

Климатическое исполнение УХЛ допускает внутреннее и наружное применение. Совокупность температурного диапазона, стойкости к вибрации и механическим ударам делает вилку пригодной для работы в составе электрических систем, где соединение подвергается нагрузкам. Ресурс по количеству сочленений-расчленений составляет 500 циклов, минимальная наработка — 1000 часов.

Совместимость и особенности применения

Вилка совместима с другими соединителями серий ШР, 2РТ-А, 2РТТ и ШРГ. Это позволяет использовать её в составе существующих соединений указанных серий без изменения типа ответной части.

При монтаже следует учитывать, что изделие предназначено для неэкранированных кабелей, а токовые параметры заданы для одного контакта и для всей вилки в целом. Для трёхконтактного исполнения общая нагрузка не должна превышать 75 А при условии соблюдения ограничения 25 А на контакт.

Артикул изделия — 9092. Вилка поставляется как кабельная часть соединителя серии ШР20 и применяется в цепях постоянного и переменного тока с амплитудным напряжением до 850 В.
