Назначение соединителя

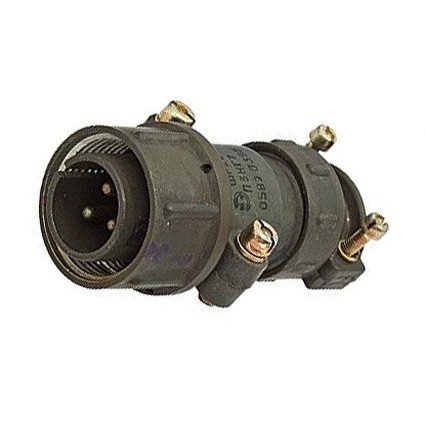

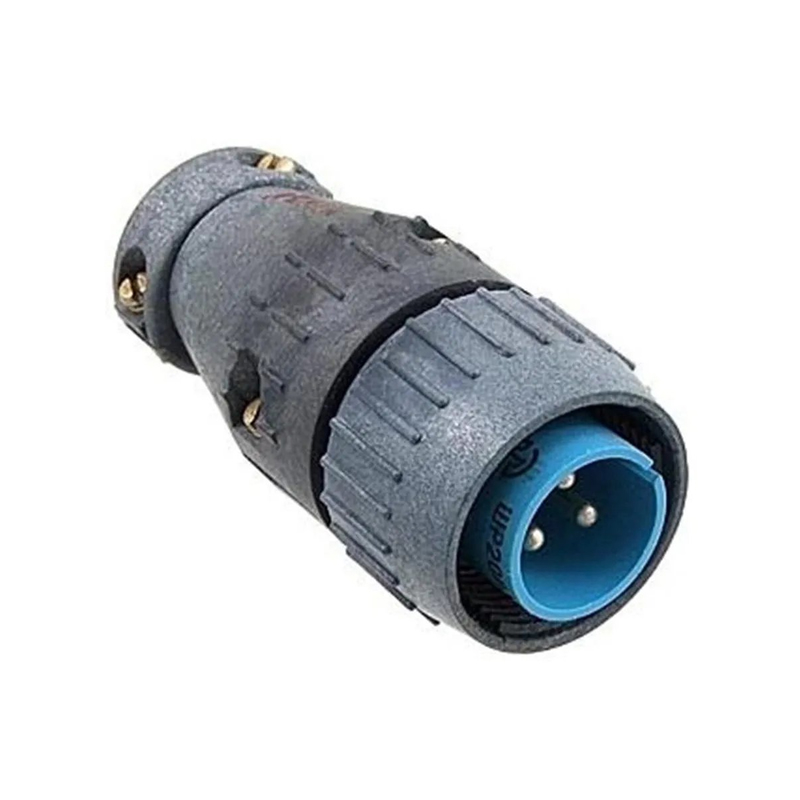

ШР20П3НГ7Н-М (артикул 9094) — вилка кабельная цилиндрического типа, входящая в серию низкочастотных соединителей ШР20. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Кабельное исполнение означает, что соединитель монтируется на кабель и служит для быстрого разъёмного соединения кабельных линий с ответной частью — розеткой соответствующего типоразмера.

Вилка применяется там, где требуется компактное разъёмное соединение с надёжной фиксацией и возможностью многократного сочленения и расчленения без потери качества контакта.

Расшифровка обозначения

Маркировка изделия построена по единой схеме, принятой для соединителей серии ШР, и содержит следующие сведения:

• ШР — тип соединителя;
• 20 — условный размер корпуса;
• П — конструктивное исполнение с прямым патрубком (исполнение У предусматривает угловой патрубок);
• 3 — количество контактов;
• Н — вид гайки патрубка для неэкранированного кабеля (буква Э соответствует исполнению для экранированного кабеля);
• Г — вилка;
• 7 — три контакта диаметром 2,5 мм;
• Н — покрытие контактов никелем (при отсутствии буквы применяется серебряное покрытие);
• М — материал корпуса: пластмасса.

Технические характеристики

Ниже приведены параметры, указанные для данной модели в каталоге.

• Функциональный тип: цилиндрический соединитель;
• серия низкочастотных соединителей: ШР;
• материал корпуса: пластмасса;
• материал изолятора: пластмасса;
• тип контактов: штырь;
• гайка патрубка: для неэкранированного кабеля;
• герметичность: отсутствует;
• сопротивление контактов: не более 1 Ом;
• номинальное напряжение: 850 В;
• рабочий ток: 35 А;
• метод сочленения: резьбовой;
• монтаж: объёмный;
• диапазон частот: 1 МГц (в описании назначения указан верхний предел до 3 МГц).

Особенности конструкции

Корпус и изолятор выполнены из пластмассы, что снижает массу изделия и исключает необходимость в дополнительной изоляции при монтаже. Контакты штыревого типа с никелевым покрытием обеспечивают стабильное переходное сопротивление не более 1 Ом на протяжении всего срока службы. Соединение с ответной частью производится резьбовым способом: гайка патрубка фиксирует вилку и препятствует самопроизвольному расчленению под действием вибрации.

Исполнение патрубка прямое, гайка рассчитана на неэкранированный кабель. Монтаж выполняется объёмным способом, то есть провода подключаются к контактам непосредственно внутри корпуса. Соединитель не является герметичным, поэтому его не следует применять в условиях прямого воздействия влаги и агрессивных сред.

Применение и условия эксплуатации

Вилка востребована в составе кабельных сборок и приборных соединений: для подключения блоков питания, измерительной и испытательной аппаратуры, промышленного оборудования и других устройств, работающих при напряжении до 850 В и токе до 35 А. Резьбовой метод сочленения делает её удобной для стационарных и передвижных установок, где важна стойкость к вибрационным нагрузкам.

По данным каталога изделие рассчитано на механический удар многократного действия с ускорением 350 м/с², пониженное давление до 1,3 × 10⁻⁴ Па, а также нормируется по амплитуде ускорения, линейному ускорению и уровню звукового давления. Перед применением в конкретной аппаратуре рекомендуется уточнить совместимость с ответной розеткой серии ШР20 и соответствие параметров режима работы указанным характеристикам.
