Назначение

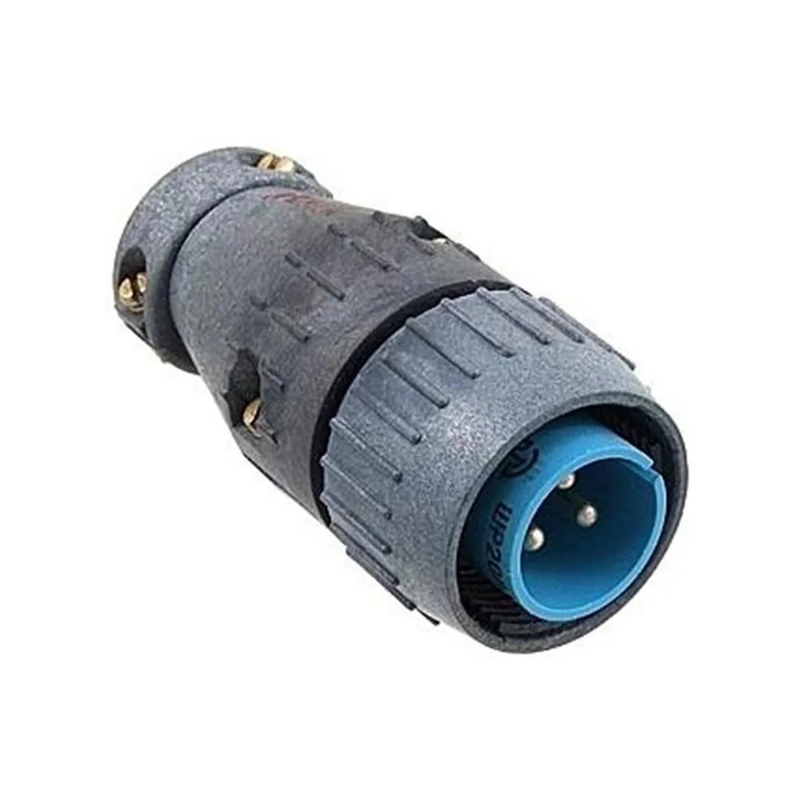

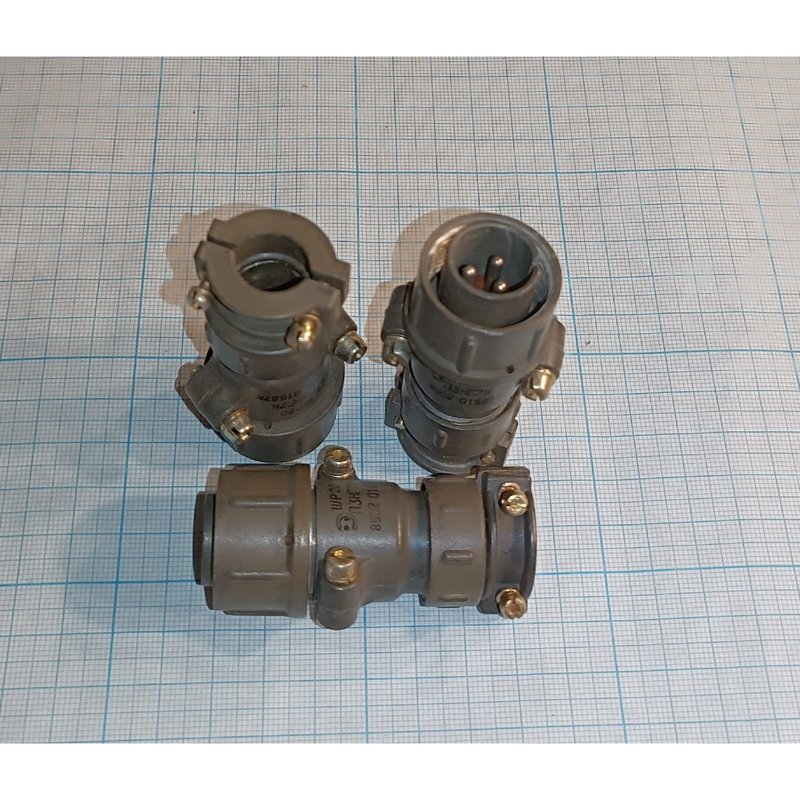

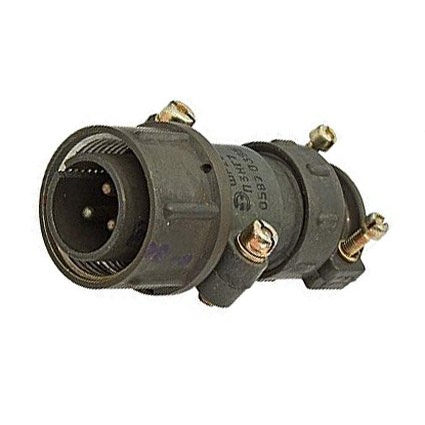

ШР20П3НГ7Н-М — кабельная вилка типа ШР, предназначенная для создания разъёмного электрического соединения. Товар относится к категории ШР20 и имеет артикул 9093. По данным каталога, соединитель используется в электрических цепях для подключения как экранированных, так и неэкранированных кабелей. Вилка рассчитана на работу с переменным и постоянным током, а также может применяться в условиях различных климатических факторов.

Изделие применяется там, где требуется устойчивое к внешним воздействиям соединение электрических цепей. В описании указано, что вилка подходит для монтажа в условиях, требующих защиты от пыли и влаги; конкретная степень защиты в предоставленных данных не приведена.

Конструктивные особенности

Конструкция вилки определяется обозначением ШР20П3НГ7Н-М и подтверждёнными параметрами каталога. Условный размер корпуса составляет 20, а исполнение предусматривает прямой патрубок. Контактная группа включает три контакта, объединённых обозначением сочетания 7. Покрытие контактов — никель.

• Тип соединителя — ШР.
• Условный размер корпуса — 20.
• Конструктивное исполнение — прямой патрубок, обозначение «П».
• Количество контактов — 3.
• Обозначение сочетания контактов — 7; три контакта диаметром 2,5 мм.
• Покрытие контактов — никель, обозначение «Н».
• Форм-фактор — вилка кабельная.

Такое исполнение позволяет использовать вилку в составе разъёмного соединения с ответными приборными розетками. Прямой патрубок упрощает организацию подвода кабеля, а никелевое покрытие контактов является частью заявленного исполнения контактной группы.

Технические характеристики

Электрические и температурные параметры вилки приведены в исходных данных и определяют допустимые режимы работы. Максимальная токовая нагрузка на один контакт составляет 25 А, общая максимальная нагрузка — 75 А. Сопротивление контакта — не более 2 мОм, сопротивление изоляции — не менее 5000 МОм. Допустимое амплитудное значение напряжения — до 850 В.

• Максимальная токовая нагрузка на одиночный контакт — 25 А.
• Общая максимальная токовая нагрузка — 75 А.
• Сопротивление контакта — не более 2 мОм.
• Амплитудное значение напряжения — до 850 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочая температура — от -60 °C до +60 °C.

Указанный диапазон рабочих температур охватывает значения от -60 °C до +60 °C. Эти сведения следует учитывать при выборе места монтажа и условий эксплуатации соединителя.

Применение и совместимость

Вилка ШР20П3НГ7Н-М применяется в промышленности и электронике, где необходимо разъёмное соединение кабельных линий и стабильная работа в электрических цепях. Она может использоваться для подключения экранированных и неэкранированных кабелей при работе с переменным и постоянным током.

Для данной вилки предусмотрены ответные части — приборные розетки. В предоставленных данных указаны следующие совместимые изделия:

• Розетка приборная ШР20П3ЭГ7.
• Розетка приборная ШР20П3ЭГ7Н.
• Розетка приборная ШР20П3ЭГ7Н-М.

При подборе ответной части следует учитывать тип соединителя, условный размер корпуса 20, количество контактов и обозначение сочетания контактов. Совместимость с перечисленными розетками позволяет собрать разъёмное соединение в составе кабельной и приборной части.
