Назначение

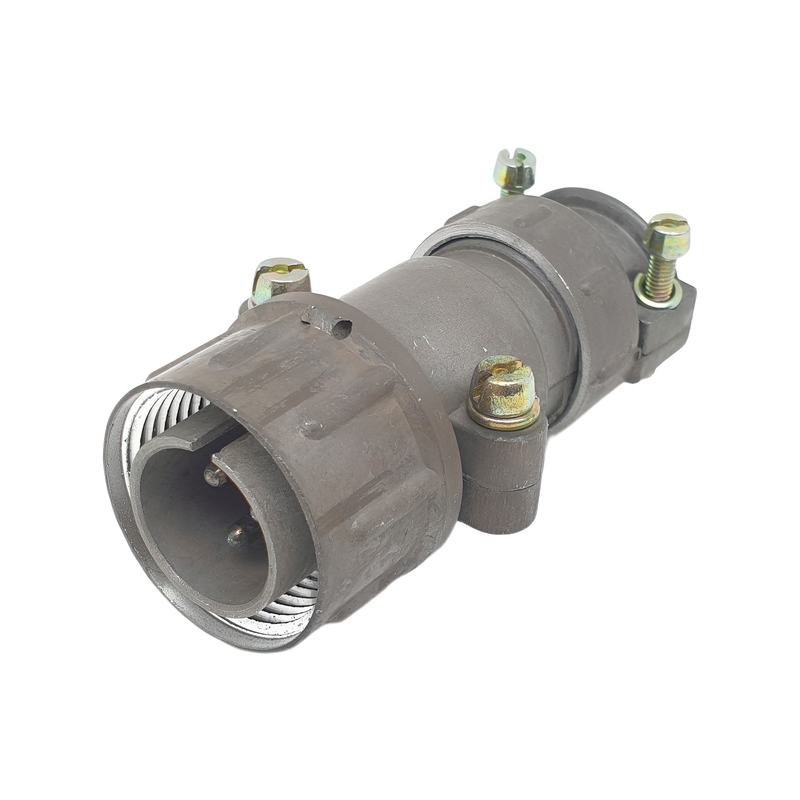

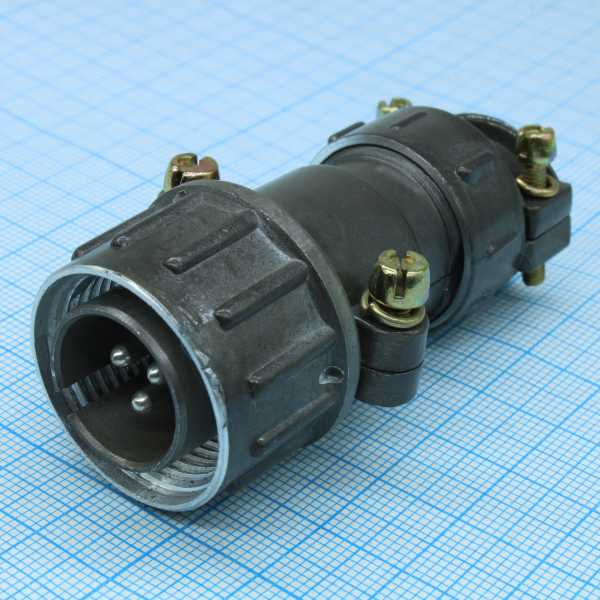

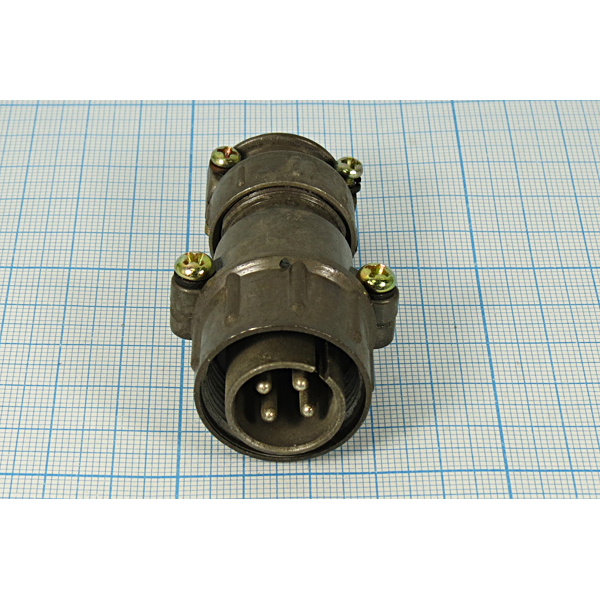

ШР20П3НГ7 (SZC) — это кабельная вилка, выполненная в виде цилиндрического соединителя. Изделие предназначено для работы в электрических цепях постоянного и переменного тока. Основная функция вилки заключается в соединении и разъединении электрических цепей в различных устройствах и аппаратах.

В описании товара отдельно указано применение вилки для резисторов нагрузочных генераторов. Также изделие может использоваться в составе устройств и аппаратов, где требуется разъёмное подключение электрических цепей с заданными токовыми и частотными параметрами.

Подтверждённые технические характеристики

Для модели ШР20П3НГ7 заявлены следующие параметры:

• Количество контактов: 3.
• Диаметр контактов: 2,5 мм.
• Максимальный рабочий ток: 35 А.
• Рабочее напряжение: до 850 В.
• Частота: до 3 МГц.
• Тип соединения: резьбовое.
• Корпус: металлический, с возможностью фиксации провода.
• Способ подключения проводов: пайка.
• Материал контактов: серебро или никель.

Конструкция и соединение

Вилка ШР20П3НГ7 входит в состав соединителя, у которого предусмотрены кабельная часть, то есть сама вилка, и блочная часть, то есть розетка. Части фиксируются между собой с помощью накидной гайки. Такое решение обеспечивает резьбовое соединение и надёжную фиксацию сопрягаемых элементов.

Для предотвращения неправильного подключения в конструкции предусмотрены элементы ориентации. На кабельной части имеется проточка, а на блочной части — выступ, называемый «ключом». При сборке проточка и ключ совмещаются, что помогает правильно сориентировать вилку относительно ответной части.

Монтаж и условия эксплуатации

Подключение проводов к вилке выполняется пайкой. В описании также указан объёмный монтаж и пайка. Корпус изделия металлический, с возможностью фиксации провода, что важно для стабильного положения кабельной части при эксплуатации.

Изделие рассчитано на использование в условиях нормального климата. Климатическое исполнение — УХЛ, что соответствует умеренно холодному климату. Заявленный диапазон рабочих температур составляет от -55 °C до +70 °C.

• Климатическое исполнение: УХЛ.
• Температурный диапазон: от -55 °C до +70 °C.
• Условия применения: нормальный климат.

Сведения каталога

Артикул товара — 9087. Категория — ШР20. Производитель в предоставленных данных не указан. В описании приведены только подтверждённые сведения о назначении, конструкции, параметрах соединения, монтаже и условиях эксплуатации вилки ШР20П3НГ7 (SZC).

Сведения о комплектации, сертификатах, стандартах, гарантии и стране производства в предоставленных данных отсутствуют, поэтому в описание не добавлялись неподтверждённые значения.
