Назначение

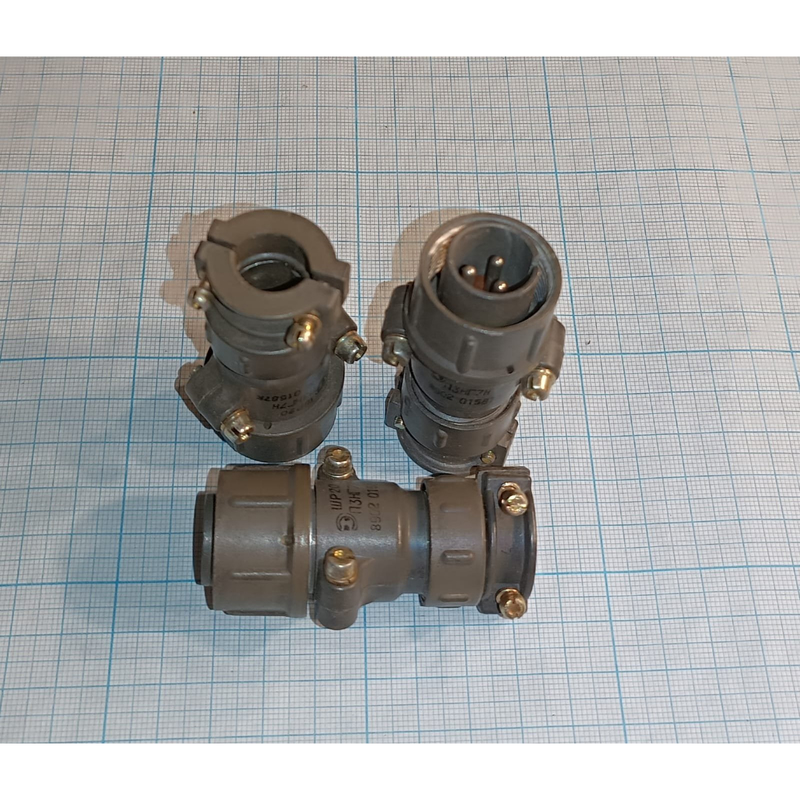

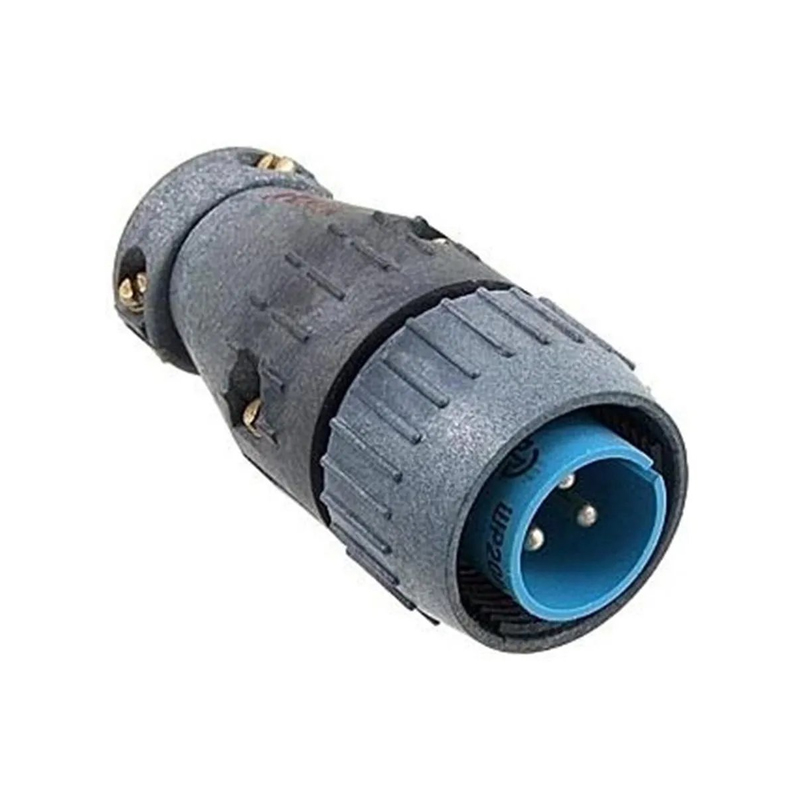

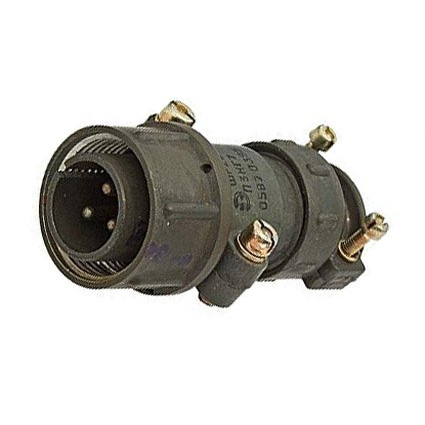

ШР20П3НГ7 представляет собой кабельную вилку цилиндрического разъёма серии ШР. Изделие предназначено для надёжного соединения электрических цепей в промышленной аппаратуре, а также для коммутации проводов, кабелей и отдельных блоков между собой. Основное применение — электро- и радиоаппаратура, где требуется устойчивое электрическое соединение при повышенных токах и напряжениях. Вилка часто востребована в составе сварочного оборудования, генераторов и аналогичных установок, работающих в условиях интенсивной эксплуатации.

Категория товара — ШР20, производитель — Коннектор, артикул — 21171. Ответной частью для данной вилки служит блочная розетка ШР20П3ЭГ7, что позволяет собирать разъёмные соединения типа «вилка — розетка» в составе кабельных сборок и приборных блоков.

Конструкция и особенности

Корпус вилки имеет условный размер 20 миллиметров и выполнен металлическим. Тип корпуса — кабельный, с прямым патрубком, предназначенным для неэкранированного кабеля. Фиксация провода в корпусе осуществляется скобой, а проходной диаметр составляет 24 миллиметра. Соединение с ответной частью производится посредством накидной гайки и резьбы, что обеспечивает механическую прочность и стабильный электрический контакт.

Материал контактов — серебро. Сопротивление контактов диаметром 2,5 миллиметра составляет не более 1,0 миллиОма, что подтверждает низкие потери при передаче тока. Подключение проводов к контактам выполняется пайкой — это обеспечивает надёжный и долговечный электрический переход.

Расшифровка маркировки

Обозначение ШР20П3НГ7 построено по принятой для серии схеме и читается следующим образом:

• ШР — серия разъёма;
• 20 — условный размер корпуса;
• П — вилка;
• 3 — количество контактов;
• Н — негерметичное исполнение;
• Г — прямой патрубок для кабеля;
• 7 — комбинация контактов.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его применение в электрических цепях:

• число контактов — 3;
• диаметр контактов — 2,5 миллиметра;
• рабочий ток — до 25 ампер на контакт;
• максимальный ток — до 35 ампер;
• напряжение — до 850 вольт для постоянного и переменного тока частотой до 3 мегагерц;
• сопротивление контактов — не более 1,0 миллиОма;
• материал контактов — серебро;
• условный размер корпуса — 20 миллиметров;
• тип корпуса — кабельный, с прямым патрубком;
• проходной диаметр — 24 миллиметра;
• способ фиксации — накидная гайка, резьбовое соединение;
• подключение проводов — пайка;
• исполнение по герметичности — негерметичное;
• год — 2008.

Применение и совместимость

Вилка ШР20П3НГ7 применяется для соединения проводов, кабелей или блоков в электро- и радиоаппаратуре. Благодаря трём контактам с рабочим током до 25 ампер и допустимому напряжению до 850 вольт изделие подходит для силовых и сигнальных цепей, в том числе в сварочном оборудовании и генераторах. Негерметичное исполнение корпуса предполагает эксплуатацию в условиях, где не требуется защита от влаги и агрессивной среды.

Для организации разъёмного соединения вилка используется совместно с ответной блочной розеткой ШР20П3ЭГ7. Прямой патрубок корпуса и фиксация провода скобой упрощают монтаж неэкранированного кабеля, а резьбовое соединение накидной гайкой обеспечивает механическую устойчивость стыка и сохранение контакта при вибрациях и нагрузках. Пайка проводов к серебряным контактам гарантирует стабильное переходное сопротивление не более 1,0 миллиОма и надёжную работу соединения в течение длительного срока службы.
