Назначение соединителя

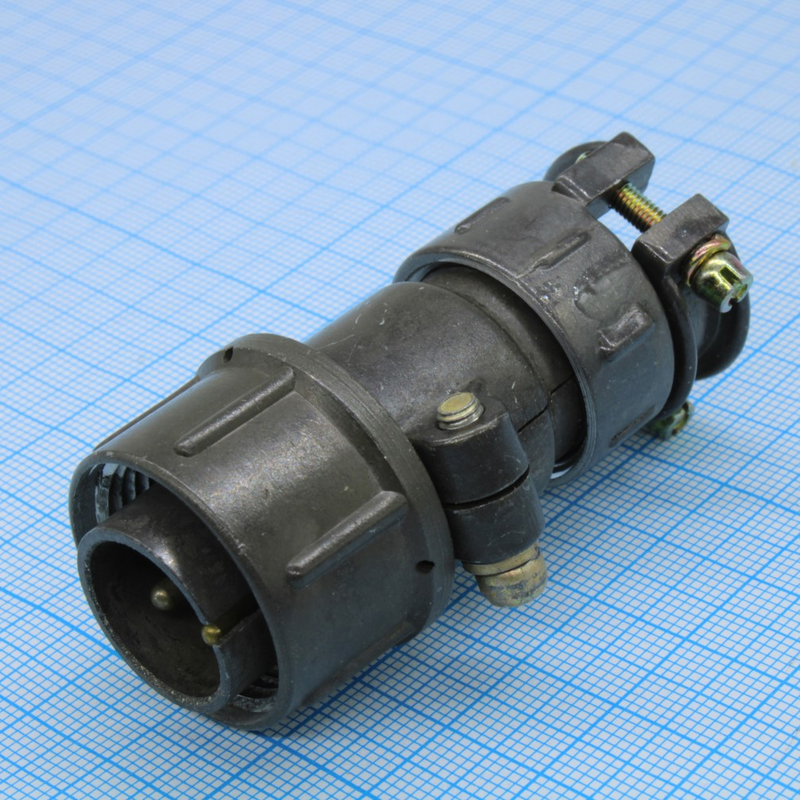

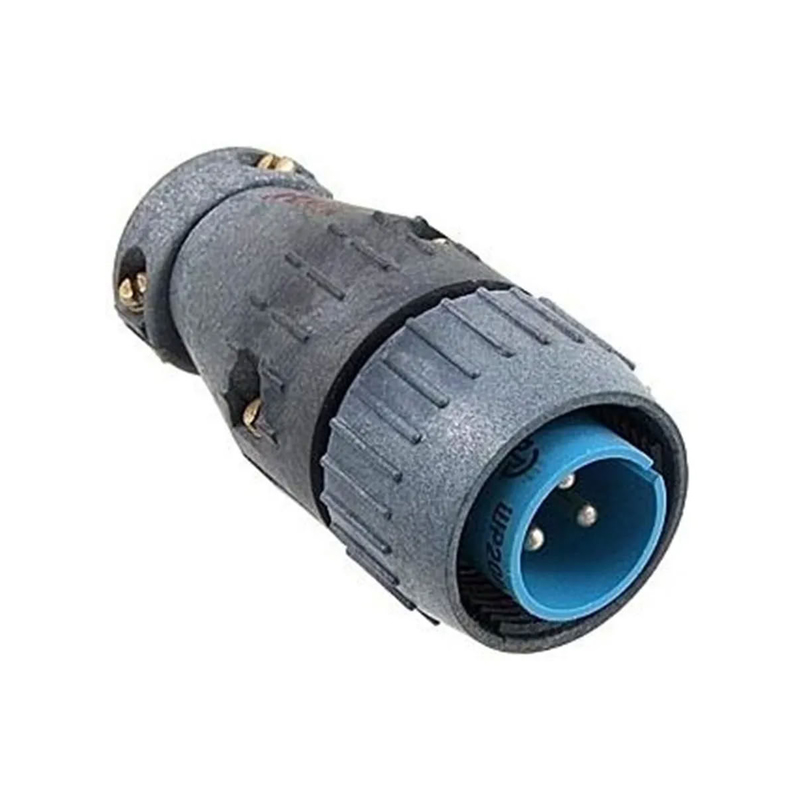

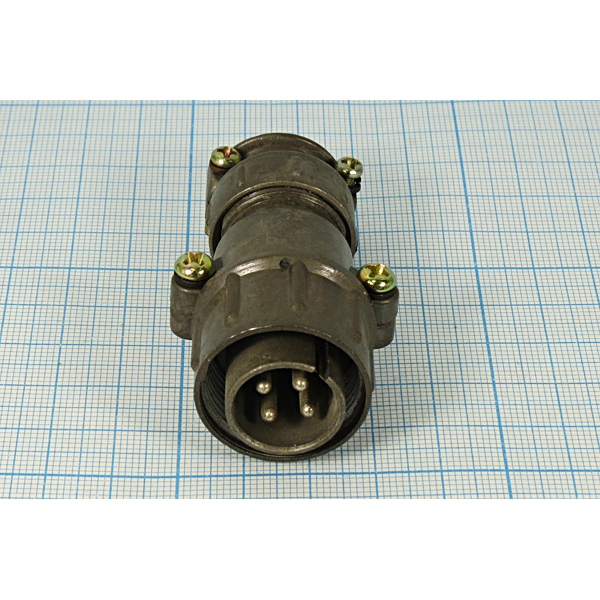

ШР20П3НГ7 — это кабельная вилка, представляющая собой цилиндрический электрический соединитель, предназначенный для работы в электрических цепях как постоянного, так и переменного тока. Изделие применяется в различных областях электро- и радиоаппаратуры для соединения и разъединения проводов и кабелей, обеспечивая надёжную коммутацию при эксплуатации в составе разнообразного оборудования.

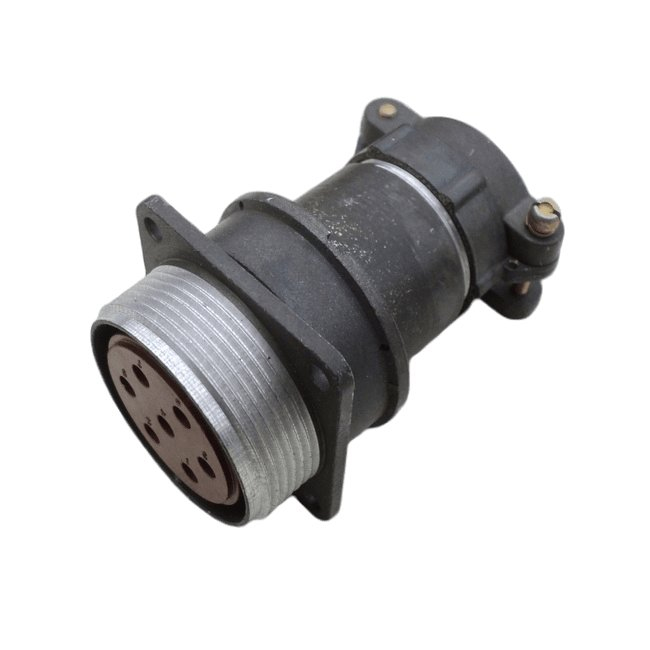

Вилка работает в паре с ответной розеткой, например блочной розеткой ШР20П3ЭГ7. Совместное использование двух частей образует разъёмное соединение, которое фиксируется накидной гайкой. Такое конструктивное решение обеспечивает стабильный электрический контакт и механическую прочность стыка при вибрациях и ударных нагрузках.

Технические характеристики

Основные параметры соединителя подтверждены в описании товара и приведены ниже.

• Тип соединителя: вилка
• Количество контактов: 3
• Диаметр контакта: 2.5 мм
• Максимальный рабочий ток: 35 А
• Максимальное рабочее напряжение: 850 В (амплитудное значение)
• Частота работы: до 3 МГц
• Материал контактов: серебро или никель
• Способ подключения проводов: пайка
• Тип корпуса: кабельный
• Поляризация корпуса: одношпоночная

Указанные значения позволяют использовать вилку в цепях с высокими токами и напряжением, а также в радиочастотных трактах с частотой до 3 МГц. Контакты диаметром 2.5 мм обеспечивают плотное сопряжение с ответной частью и снижают переходное сопротивление.

Конструкция и особенности

Вилка ШР20П3НГ7 состоит из двух частей: самой вилки и ответной розетки. Эти части фиксируются между собой с помощью накидной гайки, что обеспечивает надёжное соединение и предотвращает самопроизвольное разъединение под воздействием вибрации. Для предотвращения неправильного подключения предусмотрены специальные проточки и выступы, которые помогают правильно совместить детали при стыковке.

Корпус кабельного типа предназначен для монтажа на кабель, а пайка проводов к контактам обеспечивает стабильный и долговечный электрический контакт. Одношпоночная поляризация исключает ошибку при соединении частей разъёма, что особенно важно при эксплуатации в составе многопроводных кабельных сборок.

Применение и условия эксплуатации

Данная вилка применяется в различных устройствах, таких как резисторы нагрузочных генераторов и их аналоги. Она подходит для монтажа как с экранированными, так и с неэкранированными кабелями, что расширяет область её использования в радиоэлектронной и электротехнической аппаратуре.

Соединитель предназначен для работы в нормальных климатических условиях с высокой устойчивостью к механическим воздействиям, включая вибрации и удары. Это позволяет использовать его в различных промышленных и бытовых условиях. ШР20П3НГ7 является надёжным выбором для тех, кто ищет качественные электрические соединители для своих проектов.

При подборе ответной части следует учитывать тип розетки, количество контактов и диаметр контактов, чтобы обеспечить полную совместимость с вилкой. Соблюдение полярности при монтаже и правильная пайка проводов гарантируют длительную и безопасную работу соединения.
