Назначение

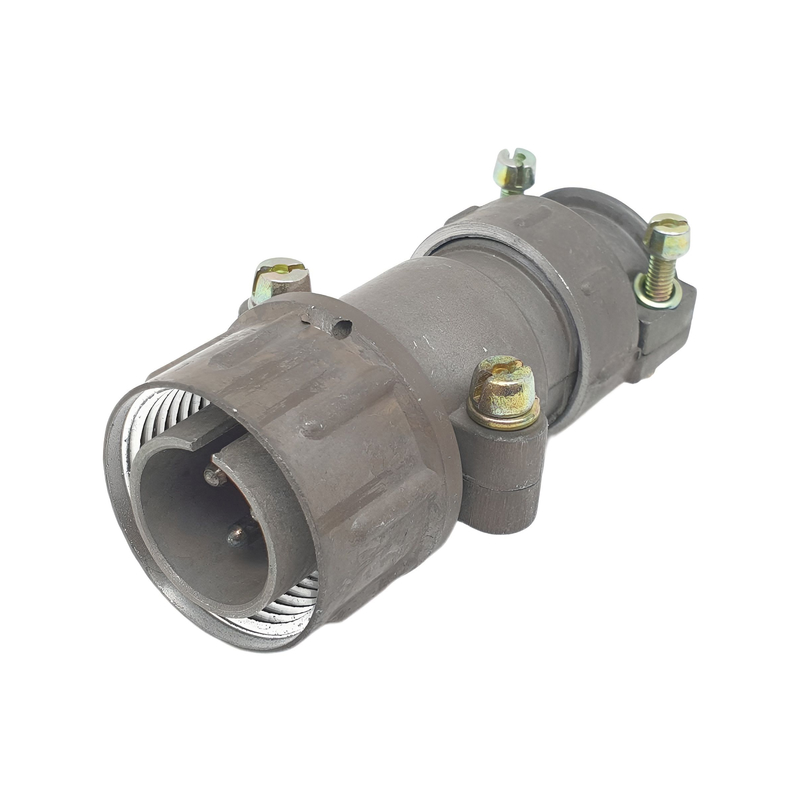

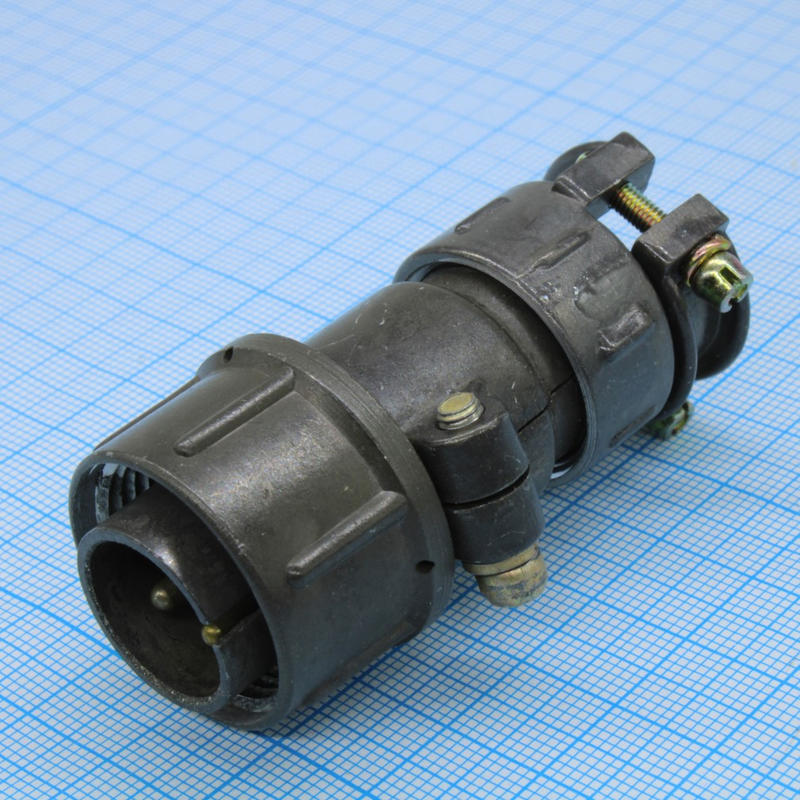

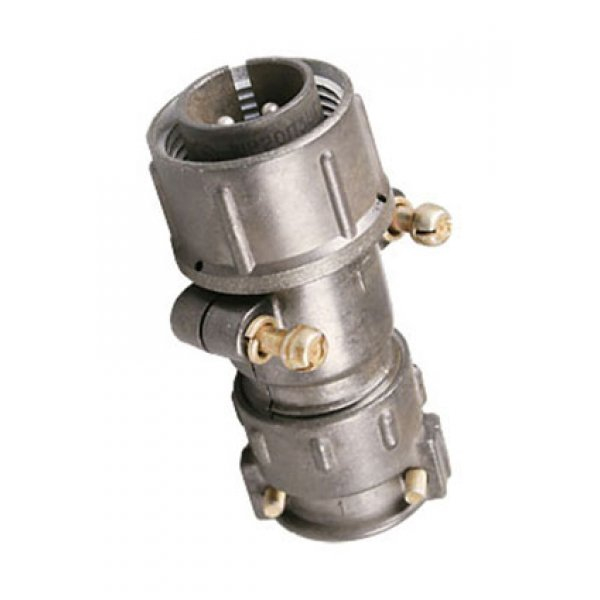

ШР20П3НГ7 — кабельная вилка, выполненная в виде низкочастотного цилиндрического соединителя. Она предназначена для соединения и разъединения электрических цепей постоянного и переменного тока в электронных и радиотехнических устройствах. Допустимое рабочее напряжение — до 850 В, частота — до 3 МГц. Соединитель может применяться как для приборных, так и для кабельных подключений. Артикул товара — 9088, категория — ШР20. Производитель в предоставленных данных не указан.

Конструкция и маркировка

Изделие относится к негерметичным соединителям с резьбовым соединением. Корпус пластмассовый, условный размер корпуса — 20. В вилке предусмотрено 3 контакта; монтаж выполняется объёмным способом с пайкой. Покрытие контактов — никель, в данных также указана возможность серебряного покрытия. Климатическое исполнение — УХЛ.

Обозначение ШР20П3НГ7 расшифровывается по элементам:

• ШР — тип соединителя;
• 20 — условный размер корпуса;
• П — конструктивное исполнение с прямым патрубком;
• 3 — количество контактов;
• Н — вид гайки патрубка для неэкранированного кабеля;
• Г — вид контактов «вилка»;
• 7 — обозначение сочетания контактов.

Технические характеристики

• Максимальный ток на одиночный контакт — до 35 А.
• Максимальная токовая нагрузка на соединитель — до 75 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочая температура окружающей среды — от -60 °C до +60 °C.
• Допускается перегрев до +110 °C.

Указанные параметры относятся к электрическим и климатическим режимам, приведённым в описании товара. Соединитель рассчитан на работу в цепях с постоянным и переменным током при напряжении до 850 В и частоте до 3 МГц.

Применение

ШР20П3НГ7 применяется для коммутации электрических цепей в радиоаппаратуре, электронных блоках и других устройствах, где требуется цилиндрическое разъёмное соединение. Вилка подходит для кабельного и приборного монтажа, обеспечивая передачу электрического сигнала через три контакта. Резьбовое соединение способствует механической фиксации ответной части, а исполнение с прямым патрубком упрощает ввод неэкранированного кабеля.

В описании каталога отмечены долгий срок службы и возможность использования в различных условиях эксплуатации. При этом соединитель является негерметичным, поэтому его не следует рассматривать как изделие для постоянного контакта с влагой или для работы в среде, требующей полной герметичности. Климатическое исполнение УХЛ и диапазон температур от -60 °C до +60 °C определяют допустимые условия эксплуатации; кратковременный перегрев до +110 °C также указан в данных товара.
