Назначение и область применения

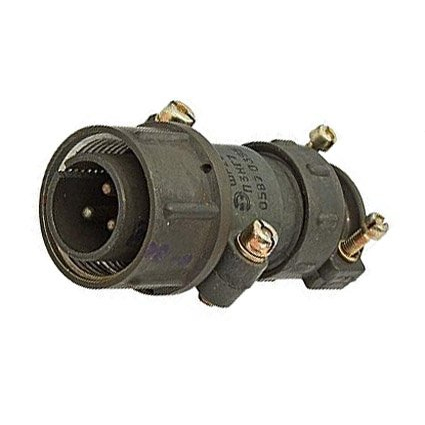

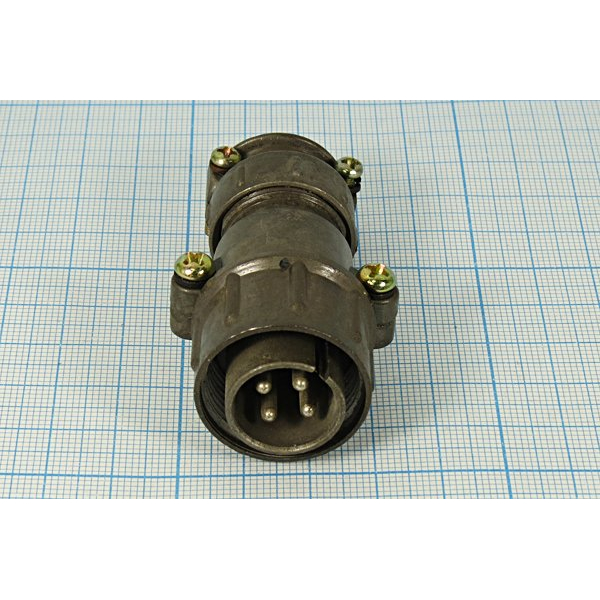

ШР20П3НГ7 вилка импорт «1» представляет собой кабельную вилку серии ШР, предназначенную для создания разъёмных электрических соединений в цепях общего назначения. Изделие относится к цилиндрическим соединителям с резьбовым сочленением и рассчитано на три контакта при условном размере корпуса 20. Основная сфера использования — промышленная аппаратура, приборное оборудование и электрические цепи, где требуется надёжная многоконтактная связь с повышенной токовой нагрузкой.

Благодаря кабельному исполнению с прямым патрубком вилка удобна для оконцевания неэкранированных кабелей и последующего подключения к ответным розеткам серии ШР. Изделие применяется при внутреннем монтаже, а при организации защиты от прямого попадания осадков и пыли допускается эксплуатация вне помещений.

Конструктивные особенности

Соединитель выполнен в негерметичном исполнении и относится к типу «вилка». Корпус имеет условный размер 20, что определяет габаритные и присоединительные характеристики для совместимости с ответными частями серии. Кабельная часть оснащена прямым патрубком, рассчитанным на ввод неэкранированного кабеля. Монтаж проводов осуществляется методом пайки, после чего кабель фиксируется в кабельной части соединителя для предотвращения механических нагрузок на контакты.

Количество контактов — 3, диаметр каждого контакта составляет 2,5 мм. Такая конфигурация обеспечивает стабильное электрическое соединение и достаточную механическую прочность при многократных циклах сочленения и расчленения. Резьбовой механизм соединения гарантирует плотное прилегание контактных пар и защиту от самопроизвольного разъединения в условиях вибрации.

Электрические параметры

• Рабочая токовая нагрузка — до 25 А на каждый контакт
• Суммарная нагрузка на соединитель — до 75 А
• Максимальное рабочее напряжение постоянного тока — до 850 В
• Допускается применение в цепях с частотой до 3 МГц

Указанные параметры позволяют использовать вилку в силовых и сигнальных цепях средней и высокой мощности, включая оборудование с импульсным характером нагрузки. При выборе режима эксплуатации следует учитывать суммарный нагрев контактов и не превышать предельно допустимые значения тока и напряжения.

Эксплуатационные условия

Изделие рассчитано на климатическое исполнение УХЛ2, что соответствует умеренному и холодному климату при размещении в помещениях с естественной вентиляцией. Рабочий диапазон температур составляет приблизительно от минус 60 °C до плюс 60 °C. По отдельным данным производителей серии допускается кратковременный нагрев контактов до плюс 110 °C, однако базовым диапазоном для длительной эксплуатации следует считать значения от минус 60 °C до плюс 60 °C.

Для наружного применения необходима дополнительная защита от прямого воздействия атмосферных осадков и пыли, поскольку соединитель не имеет герметичного исполнения. При соблюдении указанных условий изделие обеспечивает стабильную работу в составе электротехнических установок промышленного назначения.

Особенности исполнения «импорт»

Пометка «импорт» в обозначении товара указывает на зарубежное или неоригинальное исполнение изделия. При этом конструкция и маркировка сохраняют полную совместимость с отечественной серией ШР, что позволяет применять данную вилку совместно с ответными розетками и другими элементами серии независимо от их происхождения. В отдельных каталогах встречается указание на производителя SZC/SCZ и китайское происхождение таких соединителей, однако в рамках конкретной карточки товара производитель не указан.

Приёмка «1» подтверждает, что изделие прошло входной контроль и соответствует предъявляемым требованиям по геометрическим, электрическим и механическим характеристикам.
