Назначение и область применения

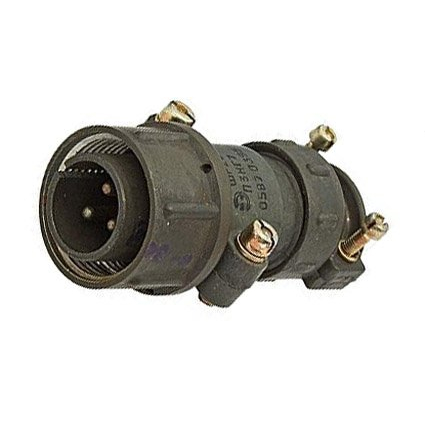

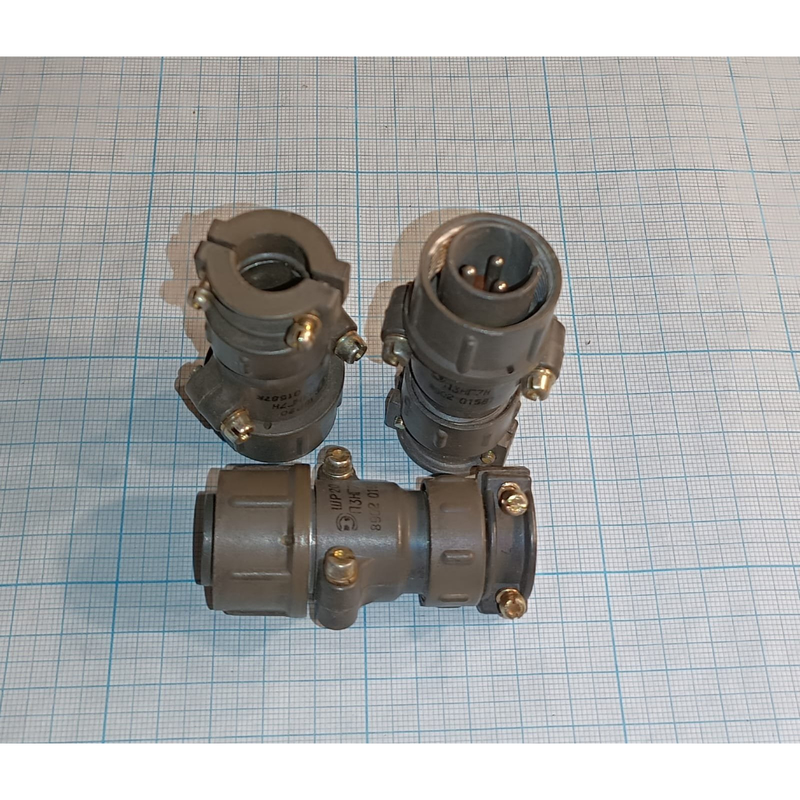

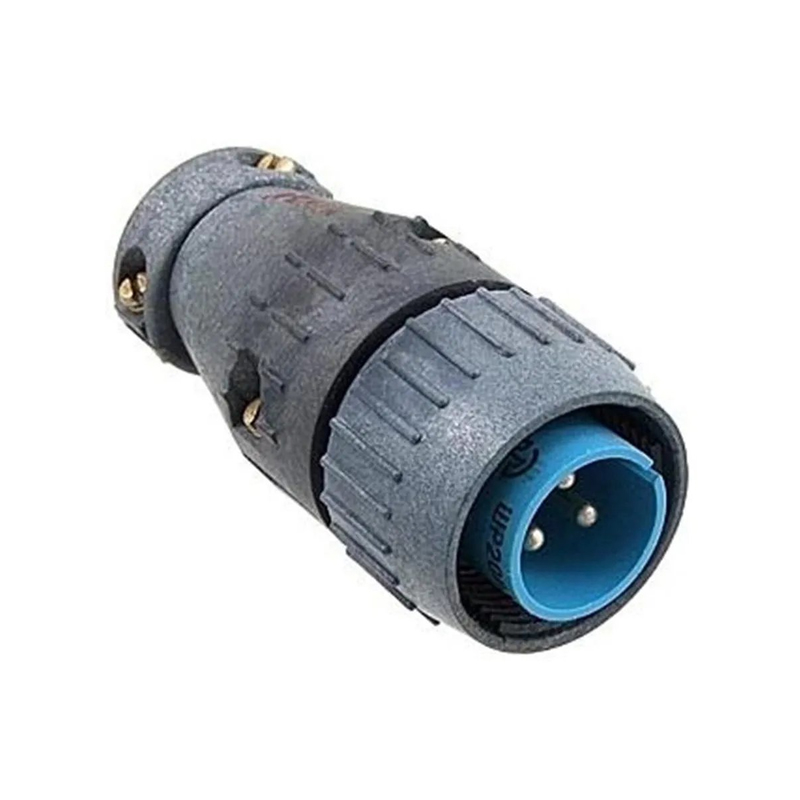

ШР20П3НГ7 — кабельная вилка производства завода «Элекон», входящая в серию негерметичных соединителей ШР. Изделие предназначено для соединения электрических цепей переменного и постоянного тока в промышленных и технических приложениях. Разъем применяется в авиационной, судостроительной и общей промышленной технике для подключения неэкранированных кабелей, обеспечивая стабильный электрический контакт в условиях повышенных механических нагрузок и широкого диапазона рабочих температур.

Вилка монтируется на кабель методом пайки и рассчитана на проводники сечением до 2,5 мм². Корпус имеет прямой неэкранированный патрубок, что упрощает монтаж в ограниченном пространстве оборудования и кабельных трасс. Совместимость с розетками серии, например Ю8289, позволяет формировать разъемные пары для оперативного подключения и отключения цепей при проведении регламентных и ремонтных работ.

Электрические и конструктивные параметры

Соединитель оснащен тремя контактами диаметром 2,5 мм. Рабочий ток на один контакт составляет до 25 А, максимальное значение достигает 35 А. Номинальное напряжение — до 850 В, что допускает использование вилки в цепях как постоянного, так и переменного тока промышленной частоты и выше.

• Количество контактов: 3
• Диаметр контактов: 2,5 мм
• Рабочий ток на контакт: до 25 А
• Максимальный ток: 35 А
• Напряжение: до 850 В
• Проходной диаметр корпуса: 24 мм
• Сечение подключаемого кабеля: до 2,5 мм²
• Тип монтажа: пайка
• Тип патрубка: прямой неэкранированный
• Степень защиты: IP20
• Материал корпуса: металлический

Металлический корпус обеспечивает механическую прочность конструкции и защиту внутренних элементов от внешних воздействий, соответствующих условиям эксплуатации негерметичных соединителей. Степень защиты IP20 указывает на предназначение вилки для установки внутри корпусов оборудования, шкафов и других закрытых объемов, где отсутствует прямое воздействие влаги и пыли.

Устойчивость к внешним воздействиям и эксплуатационный ресурс

Изделие сохраняет работоспособность в диапазоне температур от минус 60°C до плюс 60°C. При этом учитывается возможность перегрева контактов до плюс 110°C в процессе длительной работы под нагрузкой. Такой температурный диапазон позволяет эксплуатировать вилку в неотапливаемых помещениях, на открытых технических площадках и в составе оборудования, работающего в сложных климатических условиях.

Разъем устойчив к вибрационным нагрузкам в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с². Конструкция выдерживает механические удары с ускорением до 5000 м/с², что подтверждает пригодность для применения на подвижной технике и в системах, подверженных динамическим воздействиям.

Ресурс изделия составляет минимум 1000 часов наработки и 500 циклов соединений и расстыковок. Такие показатели обеспечивают длительную эксплуатацию в составе стационарных и бортовых систем при соблюдении правил монтажа и допустимых электрических режимов.

Совместимость и применение в трактах

ШР20П3НГ7 предназначена для работы с неэкранированными кабелями, что упрощает подготовку монтажных концов и сокращает время сборки жгутов. Прямой патрубок позволяет выполнять аккуратную укладку кабеля без дополнительных изгибов непосредственно в зоне ввода, снижая механическое напряжение на месте пайки контактов.

Соединитель совместим с ответными розетками серии ШР, включая модели типа Ю8289, что расширяет возможности применения при модернизации существующих систем и замене отдельных элементов разъемных соединений. Использование вилки в промышленной технике обеспечивает быстрое размыкание электрических цепей при техническом обслуживании без необходимости демонтажа кабельных линий.

Благодаря сочетанию рабочих напряжений до 850 В, токовой нагрузке до 25 А на контакт и устойчивости к вибрации и ударам, ШР20П3НГ7 применяется в цепях питания, управления и сигнализации промышленных установок, судового оборудования и авиационных систем, где требуется надежный разъемный контакт с высокой повторяемостью соединения.
