Назначение

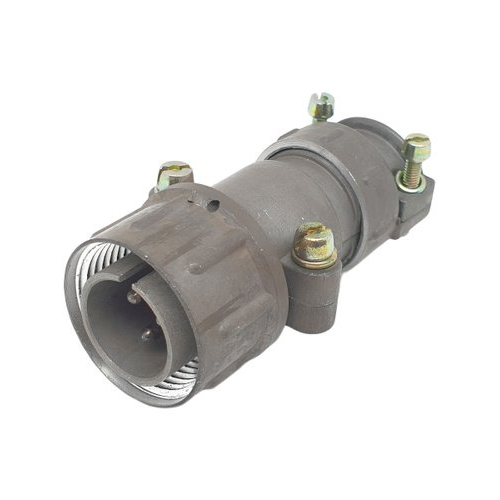

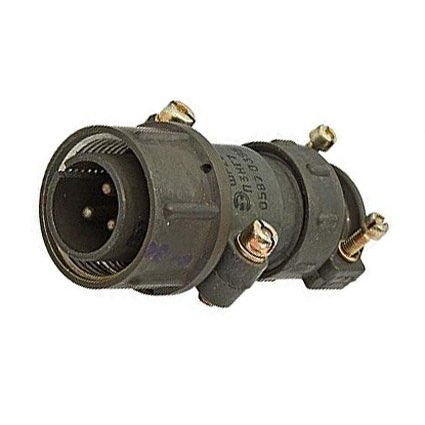

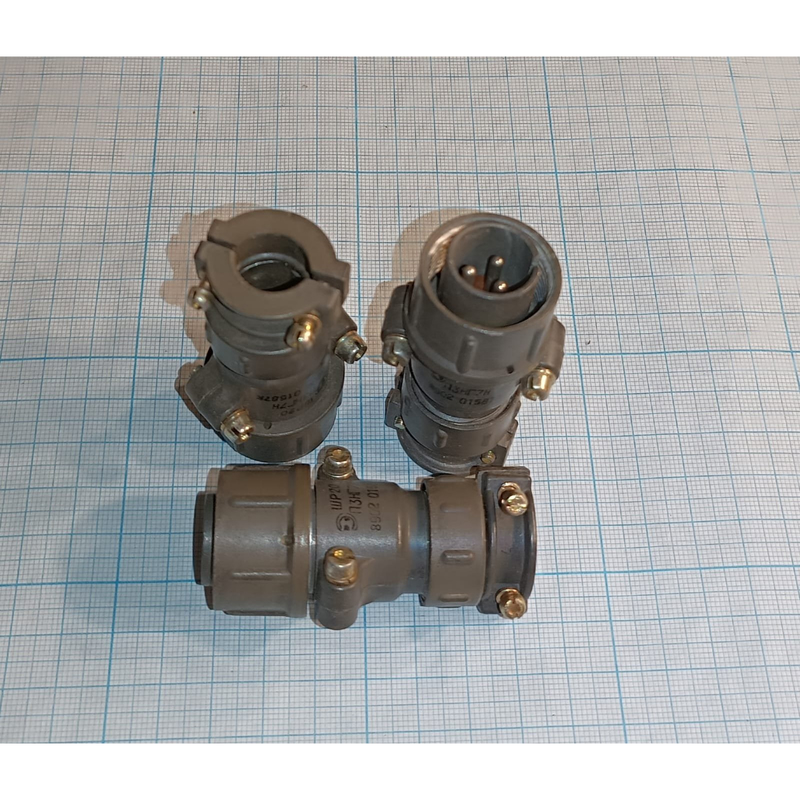

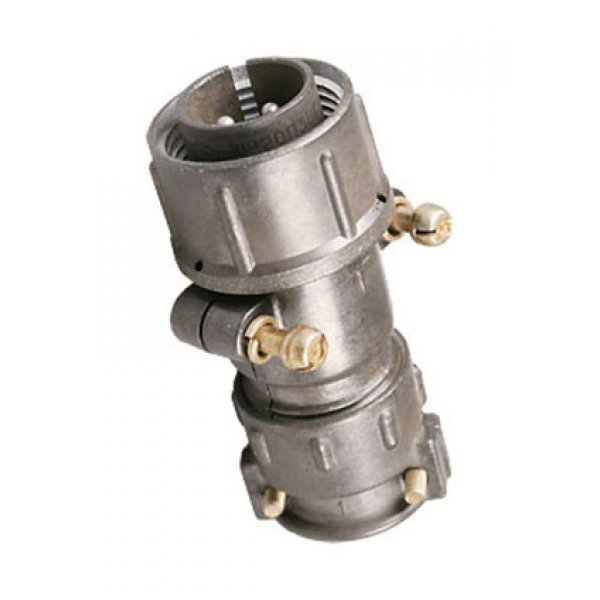

ШР20П3НГ7 — это кабельная вилка производства завода «Элекон», входящая в серию соединителей ШР20. Изделие предназначено для надёжного коммутационного соединения в электрических цепях переменного и постоянного тока. Вилка применяется в составе разъёмных соединений промышленного оборудования, где требуется прочное механическое сопряжение без герметизации. Конструкция рассчитана на эксплуатацию в условиях повышенных механических нагрузок, вибраций и ударных воздействий.

Подтверждённые особенности

Соединитель оснащён тремя контактами диаметром 2,5 мм. Рабочее напряжение достигает 850 В, максимальная токовая нагрузка на один контакт составляет 35 А, при этом номинальный рабочий ток — 25 А. Вилка имеет негерметичное исполнение со степенью защиты IP20 и снабжена прямым неэкранированным патрубком, рассчитанным на кабель сечением до 2,5 мм². Подключение проводников выполняется методом пайки.

Диапазон рабочих температур составляет от минус 60 °C до плюс 110 °C с учётом перегрева контактов. Изделие устойчиво к вибрационным нагрузкам в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с², а также к одиночным ударам с ускорением до 5000 м/с². Минимальная наработка на отказ составляет 1000 часов. Корпус вилки металлический, с проходным диаметром 24 мм, соединение — резьбовое. Масса изделия около 62 г.

Совместимость и эксплуатационные параметры

• Ответная часть: розетка Ю8289.
• Количество соединений-расчленений: до 500 циклов.
• Срок сохраняемости: 15 лет.
• Категория соединителя: ШР20.
• Страна производства: Россия, завод «Элекон».
• Год выпуска конструкторской документации: 2006.

Применение

Вилка ШР20П3НГ7 используется в промышленных системах, где необходимо прочное разъёмное соединение без требований к герметизации. Изделие подходит для стационарного и подвижного монтажа кабельных линий, распределительных устройств, испытательных стендов и технологического оборудования. Благодаря металлическому корпусу и резьбовой фиксации соединение сохраняет стабильность при вибрациях и механических воздействиях.

Соединитель востребован в машиностроении, приборостроении и электротехнических шкафах управления. Наличие трёх силовых контактов позволяет организовывать цепи питания и управления с рабочим током до 25 А на контакт. Паяное подключение обеспечивает низкое переходное сопротивление и надёжный контакт при длительной эксплуатации.

Изделие сохраняет заявленные характеристики в течение всего срока службы при соблюдении допустимых режимов нагрузки и количества циклов соединения-расчленения. Срок сохраняемости 15 лет позволяет формировать складские резервы без потери рабочих свойств.
