Назначение

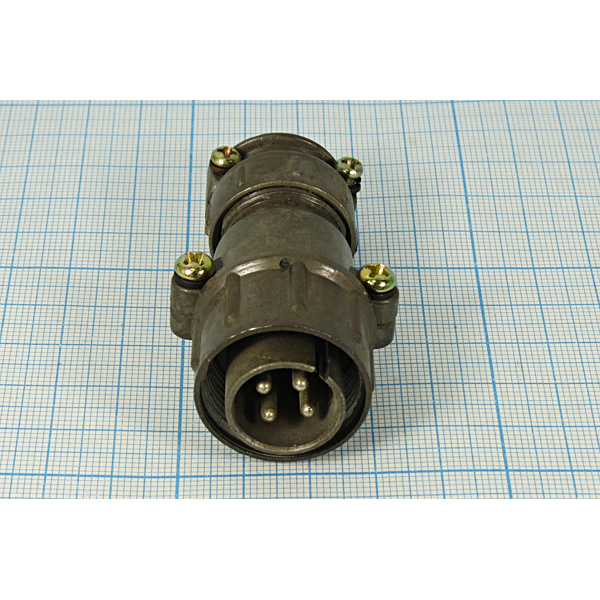

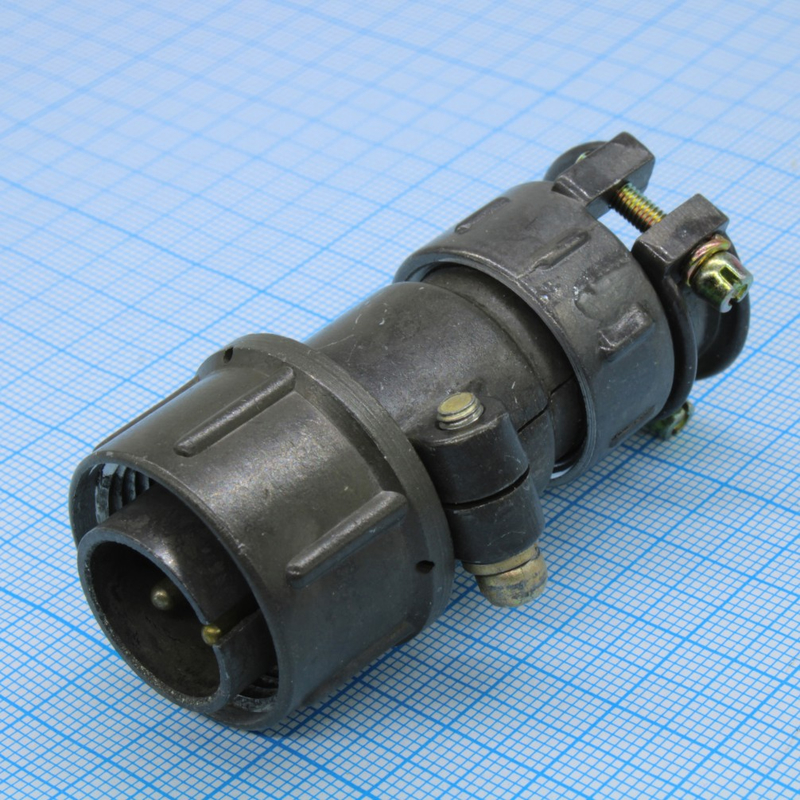

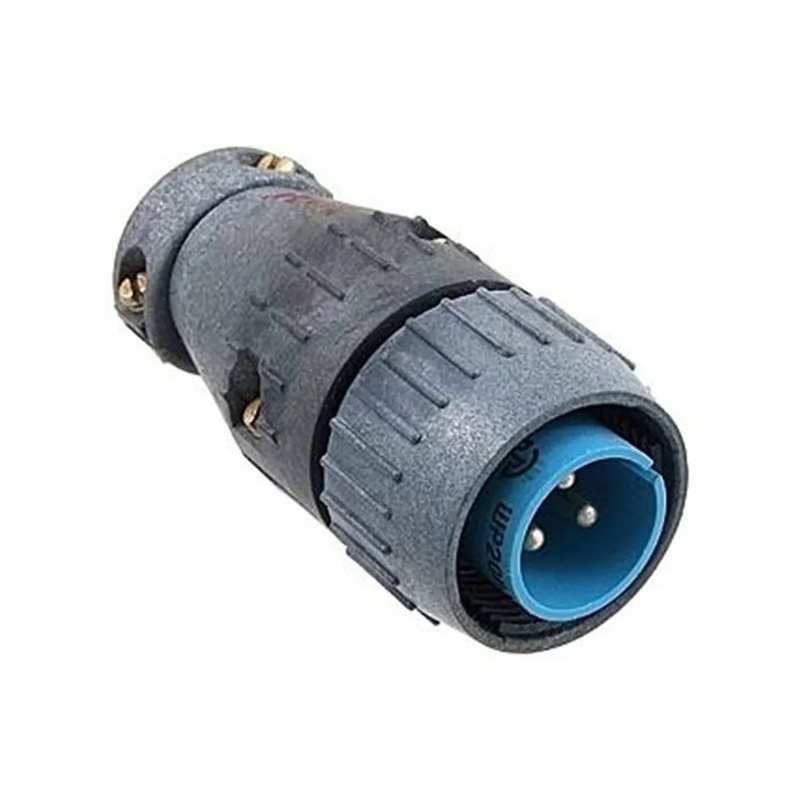

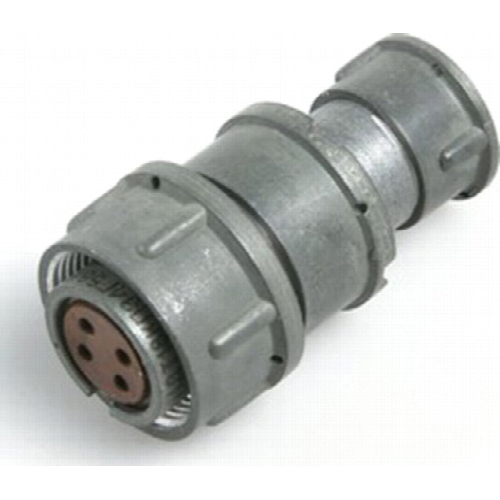

ШР20П3НГ7 — кабельная вилка цилиндрического соединителя ШР20, предназначенная для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Изделие применяется в электро- и радиоаппаратуре, где требуется разъёмное подключение кабеля к ответной части.

Соединители типа ШР состоят из вилки и розетки. Исполнение может быть приборным, блочным или кабельным. Для правильного сочленения ШР20П3НГ7 необходимо использовать соответствующие кабельную и блочную части. Артикул товара — 9086, категория — ШР20.

Конструктивные особенности

Вилка ШР20П3НГ7 имеет прямой патрубок и кабельное исполнение. Сочленение с ответной частью резьбовое, поляризация корпусов одношпоночная. Монтаж проводов выполняется пайкой. Контакты могут иметь серебряное или никелевое покрытие.

• Тип изделия: вилка кабельная цилиндрического соединителя.
• Количество контактов: 3.
• Диаметр контактов: 2,5 мм.
• Патрубок: прямой.
• Способ сочленения: резьбовой.
• Поляризация: одношпоночная.
• Монтаж: пайка.

Электрические и эксплуатационные характеристики

Максимальная токовая нагрузка на одиночный контакт составляет 25 А. Общая токовая нагрузка не должна превышать 75 А. Сопротивление контакта — не более 1 мОм. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Напряжение: до 850 В.
• Частота тока: до 3 МГц.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Допустимое сечение подсоединяемых проводов: 3 мм².
• Количество перепаек: не более 3.
• Диапазон рабочих температур: от -60 °C до +60 °C.

Изделие рассчитано на воздействие синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением 300 м/с². Допустимое ускорение механического удара одиночного действия — 5000 м/с², многократного действия — 350 м/с².

Применение и сведения карточки

ШР20П3НГ7 применяется для коммутации цепей в электро- и радиоаппаратуре, включая случаи, когда необходим кабельный вывод с прямым патрубком. Для сборки важно учитывать необходимость ответной блочной части, резьбовое сочленение и пайку проводов. Допустимое сечение провода — 3 мм², число перепаек ограничено тремя.

В предоставленных данных производитель не указан. Сведения о сертификатах, стандартах, гарантии, стране производства и комплектации в карточке товара отсутствуют, поэтому они не приводятся. Обозначение ШР20П3НГ7 относится к соединителям ШР20; в имеющемся описании расшифровка обозначения приведена частично.
