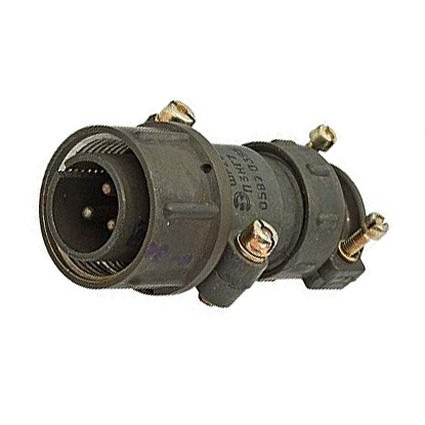

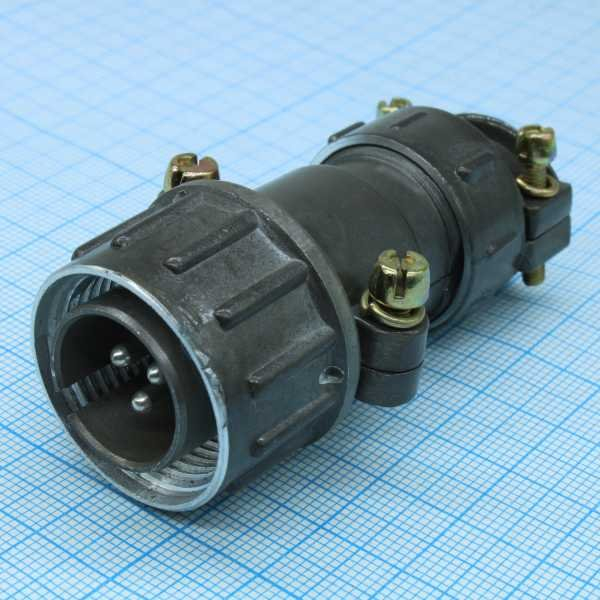

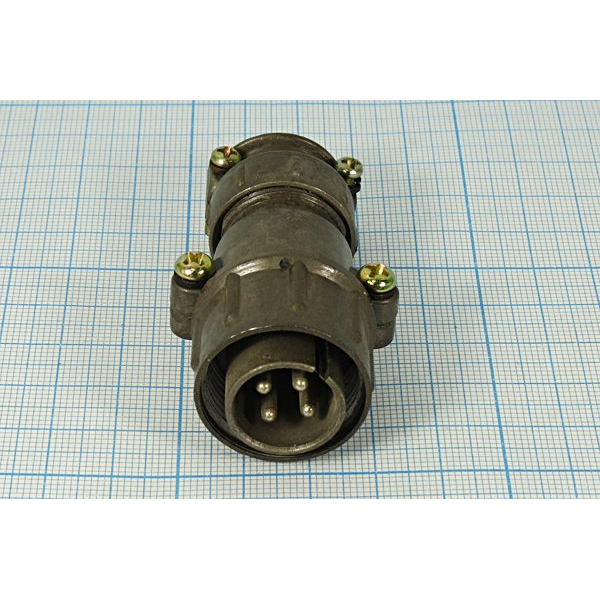

ШР20П3НГ7 — это кабельная вилка серии ШР с 3 контактами, прямым патрубком и исполнением для неэкранированного кабеля. Она относится к негерметичным цилиндрическим соединителям и применяется в цепях постоянного и переменного тока до 850 В, обычно при частоте до 3 МГц.

Что означает обозначение

• ШР — серия соединителей.

• 20 — условный размер корпуса.

• П — кабельное исполнение, вилка.

• 3 — количество контактов.

• НГ7 — вариант с гайкой и патрубком для неэкранированного кабеля.

Основные характеристики

• Количество контактов: 3.

• Диаметр контактов: 2,5 мм.

• Номинальная токовая нагрузка: до 25 А на контакт, до 75 А на соединитель.

• Рабочее напряжение: до 850 В.

• Сопротивление контакта: не более 1 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Ресурс сочленений: около 500 циклов.

Конструкция и применение

Это разъем для кабельного монтажа с прямым выводом, рассчитанный на соединение трех силовых цепей. Его используют в промышленной аппаратуре, приборах и других устройствах, где нужен надежный разборный разъем с высокой токовой нагрузкой.

Условия эксплуатации

Соединитель обычно указывают как негерметичный, климатического исполнения УХЛ. Для него приводятся диапазоны эксплуатации примерно от -60 °C до +60 °C, а при повышенной температуре перегрева контактов — до +110 °C.
