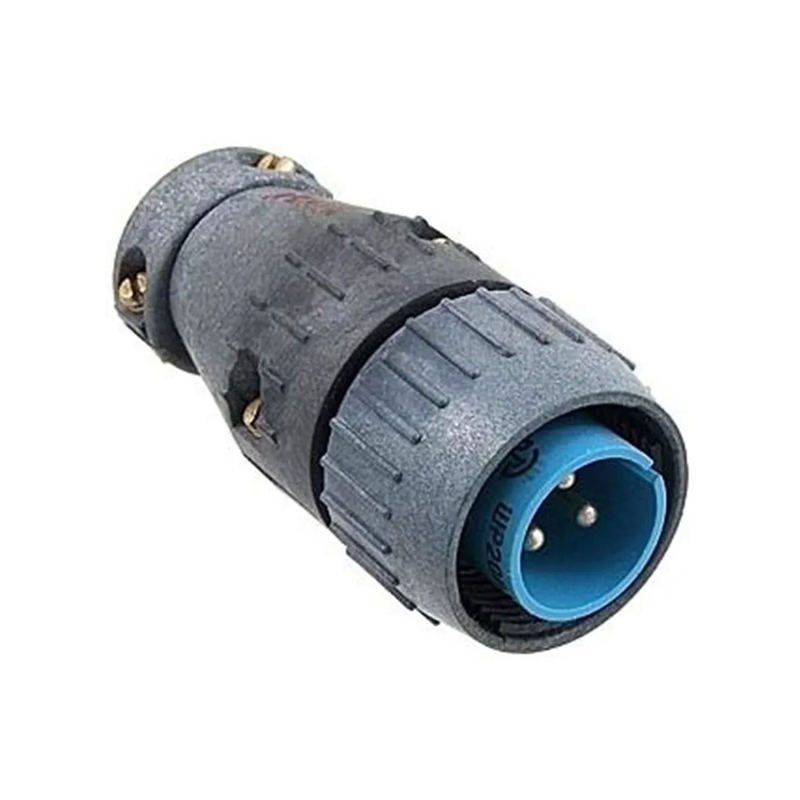

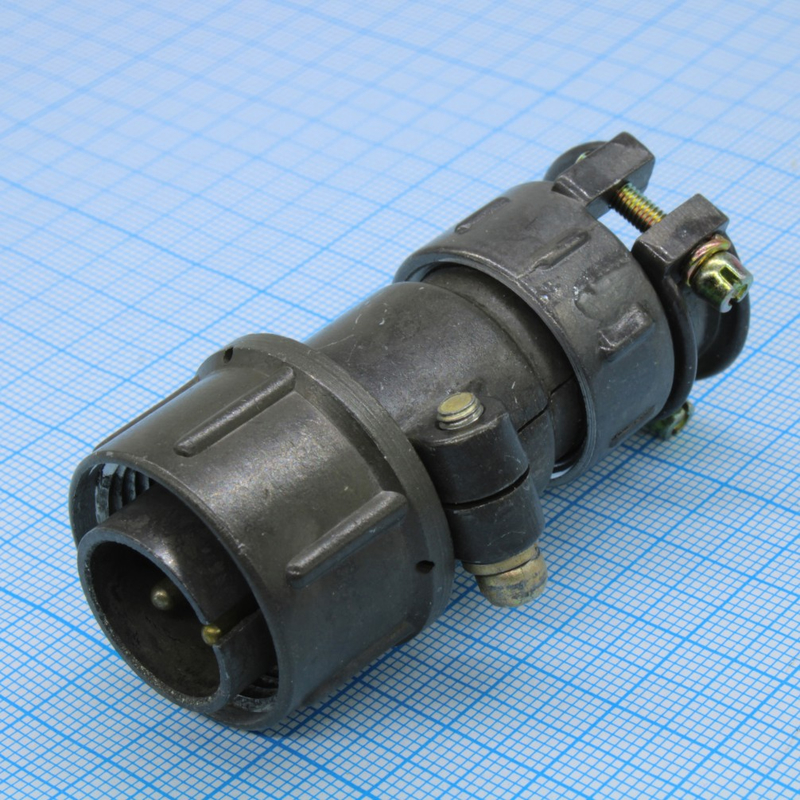

ШР20П3НГ7 — это кабельная вилка цилиндрического соединителя серии ШР производства компании Каскад, прошедшая ОТК в 2024 году. Она предназначена для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Применение

Соединители типа ШР20П3НГ7 используются для объемного монтажа и работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Подходят для внутренней и наружной установки (при защите от пыли и влаги потребителем) в электро- и радиоаппаратуре.

Основные характеристики

• Тип корпуса: кабельный, вилка с прямым патрубком и гайкой для неэкранированного кабеля.

• Условный размер корпуса: 20.

• Количество контактов: 3 (диаметр 2,5 мм).

Условия эксплуатации

Выдерживает вибрацию (1–5000 Гц, до 300 м/с?), удары (до 5000 м/с?), линейное ускорение до 2000 м/с? и температуры от -60 до +60 °C (смена до +110 °C). Срок службы — до 5000 часов, не менее 500 сочленений-расчленений.
