Назначение и область применения

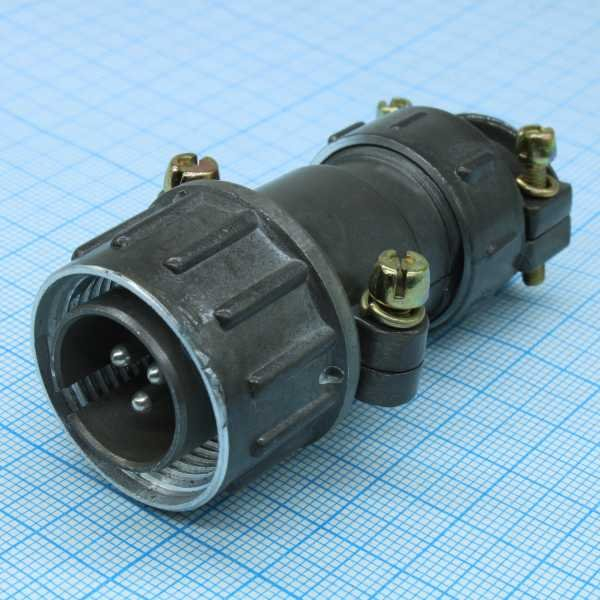

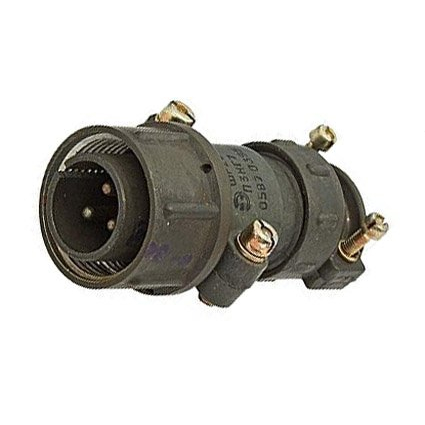

ШР20П3НГ7 — это кабельная цилиндрическая вилка из серии ШР20, предназначенная для подключения и разъединения электрических цепей в технических и промышленных устройствах. Соединитель относится к низкочастотным разъёмам и применяется в цепях постоянного и переменного тока при сравнительно высоких напряжениях и токах. Изделие используется для коммутации силовых и сигнальных линий в электрооборудовании, испытательных стендах, распределительных устройствах и различных промышленных установках, где требуется надёжное разъёмное соединение с возможностью многократного сочленения и расчленения.

Вилка поставляется в кабельном исполнении и рассчитана на монтаж с неэкранированным кабелем. Конструкция предусматривает прямой патрубок и гайку для фиксации кабельного ввода, что обеспечивает удобство подключения проводников и стабильность контакта в условиях эксплуатации.

Технические параметры и конструктивные особенности

Соединитель имеет три штыревых контакта диаметром 2,5 мм. Контакты изготовлены из латуни и имеют серебряное покрытие, благодаря чему достигается низкое переходное сопротивление порядка 1 мОм. Такое исполнение контактов положительно сказывается на стабильности электрического соединения и снижает нагрев при прохождении рабочих токов.

Основные электрические характеристики:

• количество контактов — 3 штыря диаметром 2,5 мм;
• максимальное рабочее напряжение — до 850 В переменного и постоянного тока;
• рабочий ток на контакт — до 25 А;
• сопротивление изоляции в нормальных условиях — не менее 5000 МОм;
• диапазон рабочих частот — до нескольких мегагерц.

Корпус вилки выполнен из алюминиевого сплава А‑22 и имеет оксидное покрытие, обеспечивающее защиту от коррозии и механических повреждений. Изолятор изготовлен из бакелита (карболита) чёрного цвета, что гарантирует необходимую электрическую прочность и устойчивость к воздействию рабочих температур.

Кодировка «3НГ7» указывает на исполнение с тремя контактами и гайкой для неэкранированного кабеля. Изделие не является герметичным, однако обладает достаточной устойчивостью к вибрации и ударным нагрузкам, характерным для промышленных условий.

Условия эксплуатации и приёмка

Соединитель рассчитан на работу в диапазоне температур приблизительно от −60 до +60 °C. Допускается кратковременный перегрев контактов до температуры около +110 °C с учётом смены температурных режимов. Такие характеристики позволяют использовать вилку в умеренно жёстких климатических условиях и внутри производственных помещений с возможными перепадами температуры.

Изделие имеет маркировку приёмки «5» и относится к продукции 1992 года выпуска. Это указывает на прохождение контроля в соответствии с требованиями, действовавшими на момент изготовления, и подтверждает соответствие конструкторской документации серии ШР20.

Вилка ШР20П3НГ7 может применяться совместно с ответными кабельными или приборными розетками серии ШР20, имеющими совместимую цоколёвку и количество контактов. При выборе ответной части необходимо учитывать соответствие по числу контактов, диаметру штырей и типу корпусного исполнения.

Изделие предназначено для стационарного и периодически разъединяемого монтажа в составе электротехнических шкафов, блоков управления и распределительной аппаратуры, где требуется надёжная передача тока до 25 А на контакт при напряжении до 850 В.
