Назначение и область применения

ШР20П3НГ7 — кабельная вилка цилиндрического разъёма серии ШР, предназначенная для соединения электрических цепей переменного и постоянного тока частотой до 3 МГц. Изделие применяется в железнодорожной и промышленной технике, где требуется надёжное разъёмное соединение с защитой от внешних воздействий. Вилка рассчитана на эксплуатацию в составе электрооборудования, работающего в условиях повышенной вибрации, ударных нагрузок и значительных перепадов температуры.

Разъём взаимосочетается с блочными розетками типа 2РТТ или 2РТ-А, что обеспечивает совместимость с широким рядом ответных частей, применяемых в аппаратуре ответственного назначения. Изделие относится к приёмке «1», что подтверждает соответствие установленным техническим требованиям для использования в составе серийной аппаратуры.

Конструктивные особенности и технические характеристики

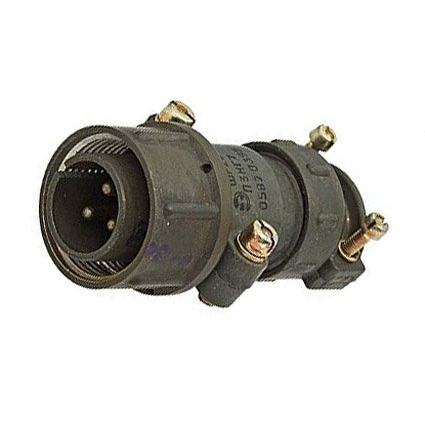

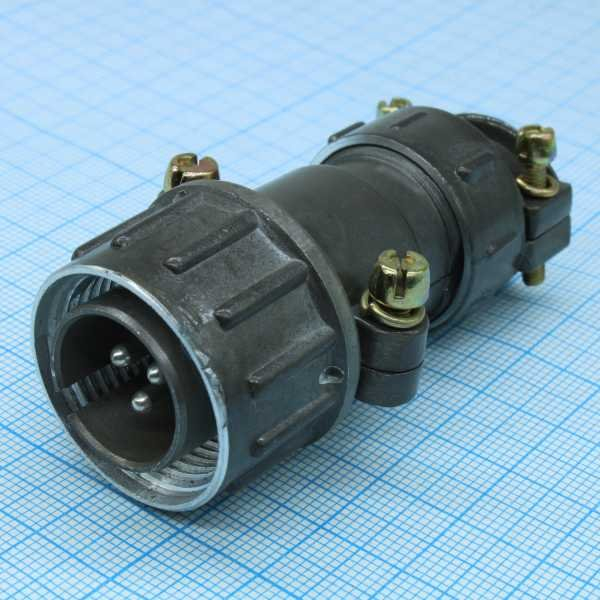

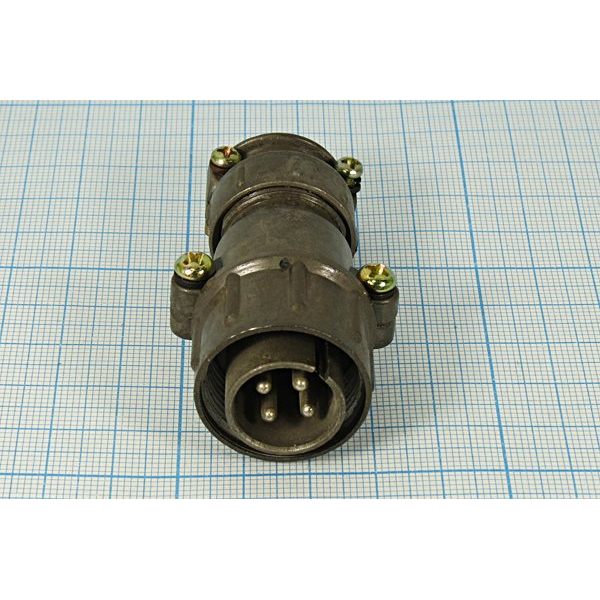

Вилка имеет 3 контакта диаметром 2,5 мм, условный размер корпуса 20 и прямой патрубок для неэкранированного кабеля с проходным диаметром 24 мм. Рабочее напряжение достигает 850 В, ток на контакт — до 25 А, максимальное значение — 35 А. Допустимое сечение провода — до 3 мм², сопротивление контакта — не более 0,001 Ом.

Корпус изготовлен из алюминиевого сплава с оксидированием, изолятор — карболит (бакелит). Монтаж проводников выполняется методом пайки. Поляризация — одношпоночная, исключающая ошибочное соединение контактов при сочленении.

• Число контактов: 3
• Диаметр контактов: 2,5 мм
• Рабочее напряжение: 850 В
• Ток на контакт: до 25 А, максимум 35 А
• Сечение провода: до 3 мм²
• Сопротивление контакта: не более 0,001 Ом
• Проходной диаметр патрубка: 24 мм
• Сопротивление изоляции: не менее 5000 МОм
• Ресурс: 1000 часов наработки, 500 циклов соединений
• Масса: около 48–68 г в зависимости от модификации

Условия эксплуатации

Разъём выдерживает вибрационные нагрузки в диапазоне 1–5000 Гц с ускорением до 300 м/с². Изделие рассчитано на одиночные удары с ускорением до 5000 м/с² и многократные удары до 350 м/с², а также на линейное ускорение 2000 м/с². Температурный диапазон эксплуатации — от -60 до +110 °C.

Климатическое исполнение — УХЛ, изделие пригодно для эксплуатации в любом пространственном положении. Конструкция обеспечивает стабильное электрическое соединение при воздействии внешних механических факторов, характерных для подвижного состава и промышленного оборудования.

Монтаж и комплектация

Вилка ШР20П3НГ7 поставляется как самостоятельное изделие и предназначена для монтажа на кабель методом пайки. Патрубок прямого типа обеспечивает удобный ввод неэкранированного кабеля с проходным диаметром 24 мм. Артикул изделия — 41153. Категория по каталогу — ШР20. Тип присоединения — кабельная вилка.

Изделие сохраняет работоспособность при длительной эксплуатации благодаря оксидированному алюминиевому корпусу, защищающему внутренние элементы от коррозии и механических повреждений. Одношпоночная поляризация исключает неправильное сочленение с ответной частью и обеспечивает корректное подключение цепей.
