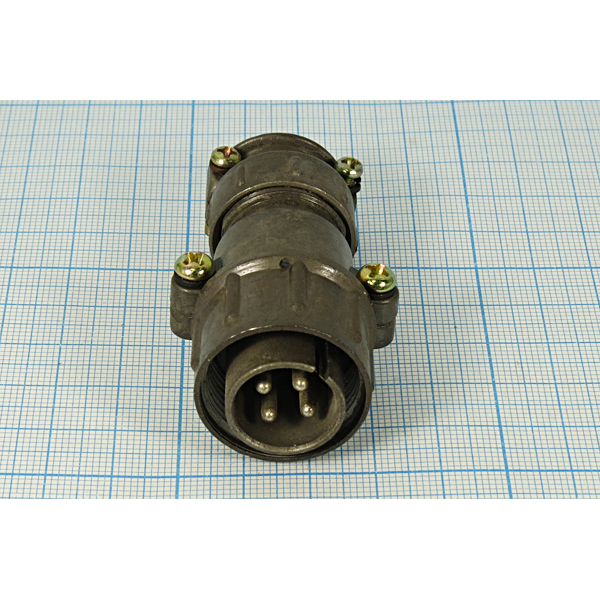

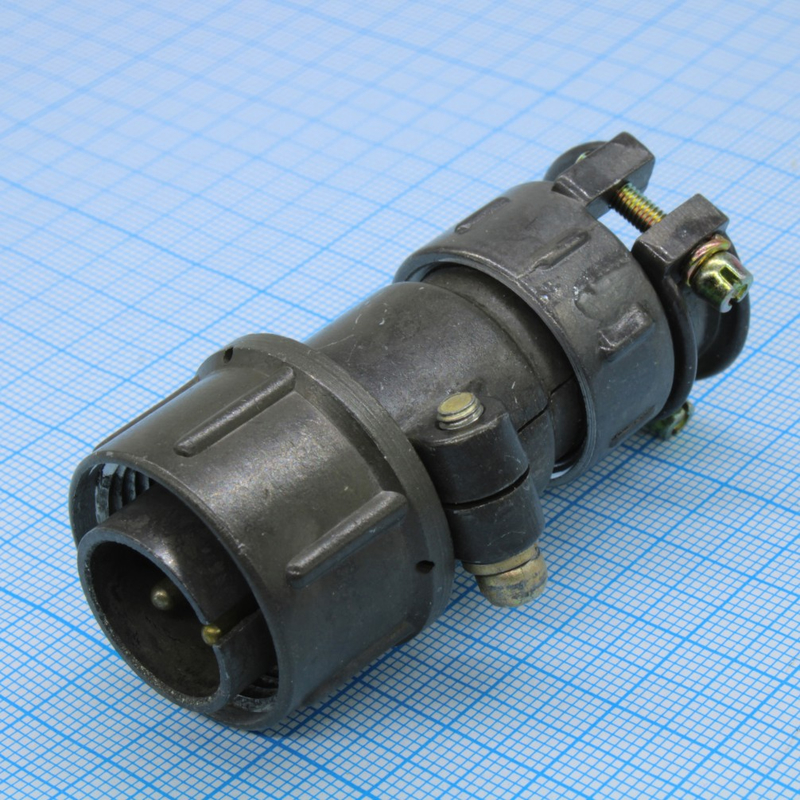

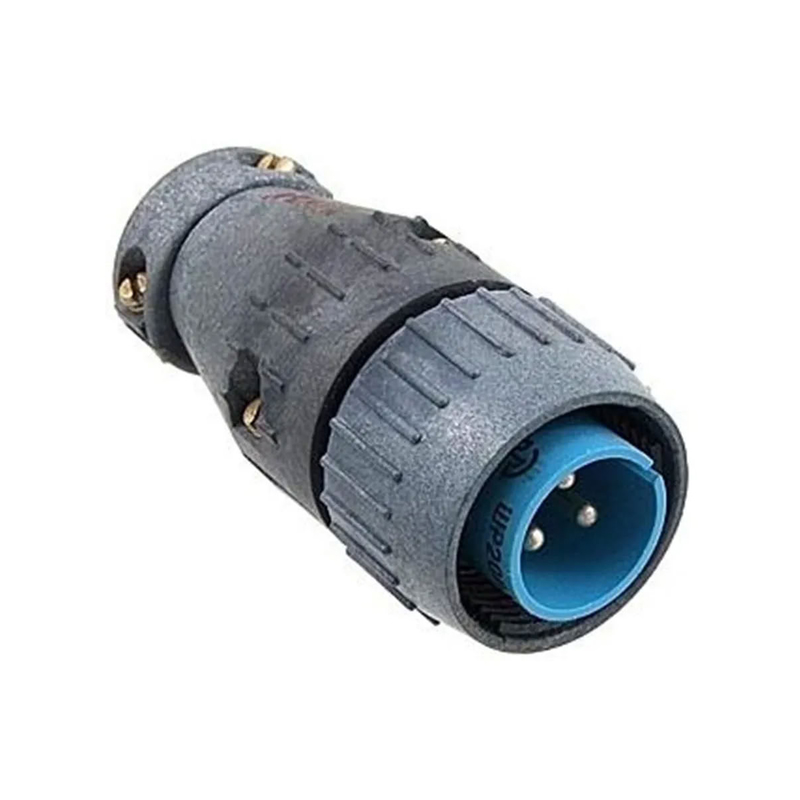

ШР20П3НГ7 — это кабельная вилка цилиндрического соединителя серии ШР с прямым патрубком для неэкранированного кабеля.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре.
Используется в сварочном оборудовании, например, для подключения резисторов регулировочных генераторов. ?
Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2, допускается наружный монтаж при защите от дождя, пыли и солнца.

Характеристики

• Количество контактов: 3, диаметр 2,5 мм.

• Максимальное напряжение: 850 В (амплитудное), частота до 3 МГц (постоянный и переменный ток).

• Рабочая токовая нагрузка: до 25 А на контакт, до 75 А на соединитель. ?

• Рабочая температура: от -60 до +60 °C (смена температур до +110 °C).

• Вибрация: синусоидальная 1–5000 Гц, ускорение до 300 м/с?; удар до 5000 м/с?.

• Наработка: минимум 1000 часов, 500 сочленений-расчленений, срок сохраняемости 15 лет.
