Назначение

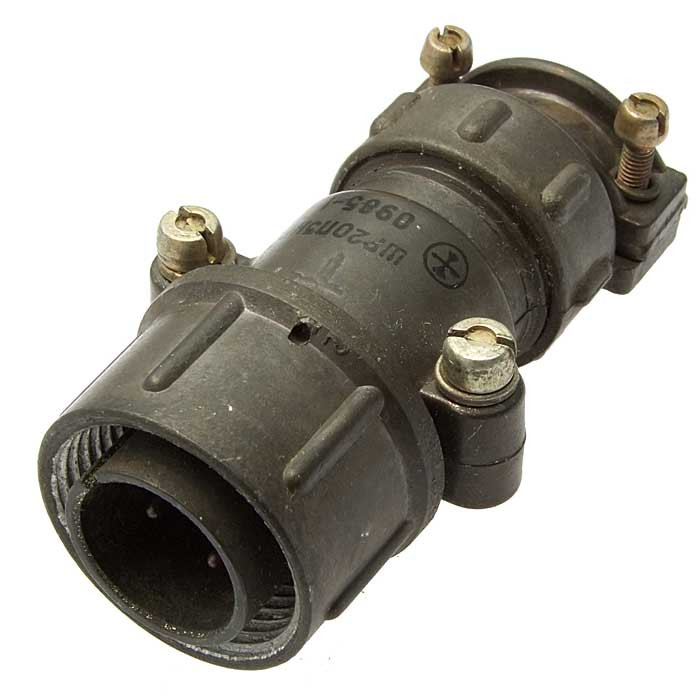

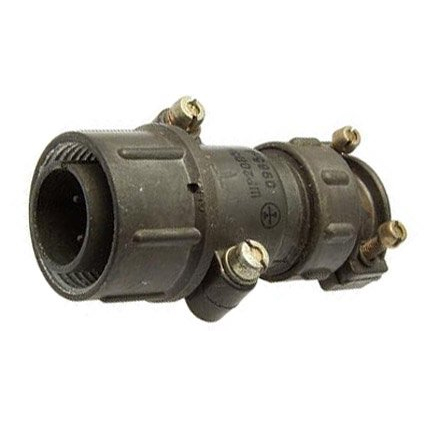

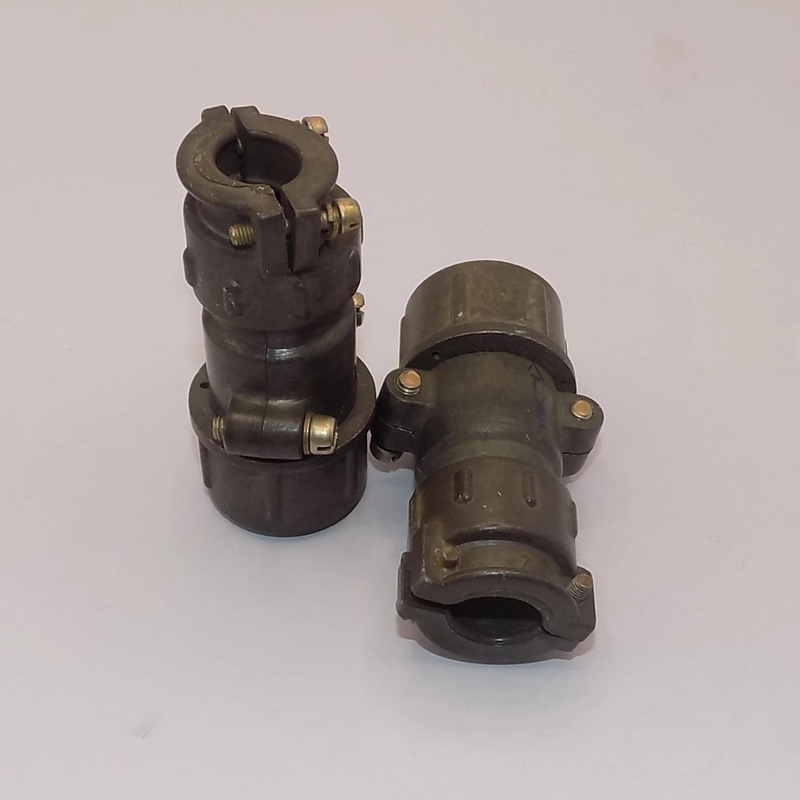

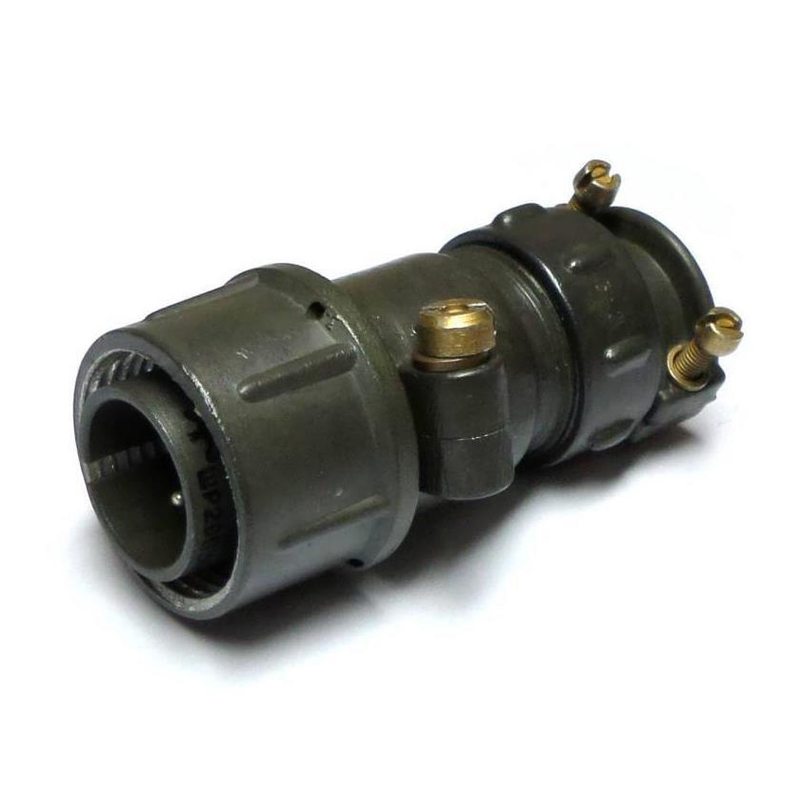

ШР20П3НГ6 — это кабельная вилка цилиндрического низкочастотного соединителя, выпускаемая АО «НПО «Каскад». Изделие предназначено для надёжного соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Вилка обеспечивает объёмный монтаж и применяется для коммутации проводов, кабелей, узлов и блоков.

Соединитель используется в цепях постоянного и переменного тока с частотой до 3 МГц. Конструкция рассчитана на эксплуатацию в условиях вибрации, ударов и экстремальных температур, в том числе при внутреннем и наружном применении с защитой от пыли и влаги (климатическое исполнение УХЛ).

Подтверждённые особенности

• Максимальное рабочее напряжение: 850 В постоянного тока.
• Рабочий ток: 10 А.
• Количество контактов: 3 (сочетание 6).
• Корпус: кабельный, вилка, патрубок прямой, гайка для неэкранированного кабеля, условный размер 20.
• Температура эксплуатации: от минус 60 до плюс 60 °C, смена до плюс 110 °C.
• Вибрация: от 1 до 5000 Гц, ускорение до 300 метров на секунду в квадрате.
• Удары: ускорение до 5000 метров на секунду в квадрате.
• Линейное ускорение: 2000 метров на секунду в квадрате.
• Наработка: 5000 часов.
• Ресурс сочленений-расчленений: 500 циклов.
• Сохраняемость: 15 лет.
• Год выпуска: 2024, изделие прошло ОТК.

Артикул изделия — 51120, категория — ШР20, производитель — «Каскад».

Применение

Вилка ШР20П3НГ6 применяется для объёмного монтажа в электро- и радиоаппаратуре. Она подходит для соединения и разъединения проводов, кабелей, узлов и блоков, работающих в цепях постоянного и переменного тока частотой до 3 МГц.

Благодаря климатическому исполнению УХЛ и стойкости к механическим нагрузкам соединитель может использоваться как внутри помещений, так и снаружи при защите от пыли и влаги. Изделие выдерживает вибрацию, удары и линейные ускорения, что делает его пригодным для ответственных узлов радиоэлектронной и радиотехнической аппаратуры.

Вилка рассчитана на эксплуатацию при температурах от минус 60 до плюс 60 °C с возможностью кратковременного повышения до плюс 110 °C. Наработка составляет 5000 часов, ресурс сочленений-расчленений — 500 циклов, срок сохраняемости — 15 лет, что подтверждает возможность длительного использования в составе аппаратуры.
