Назначение

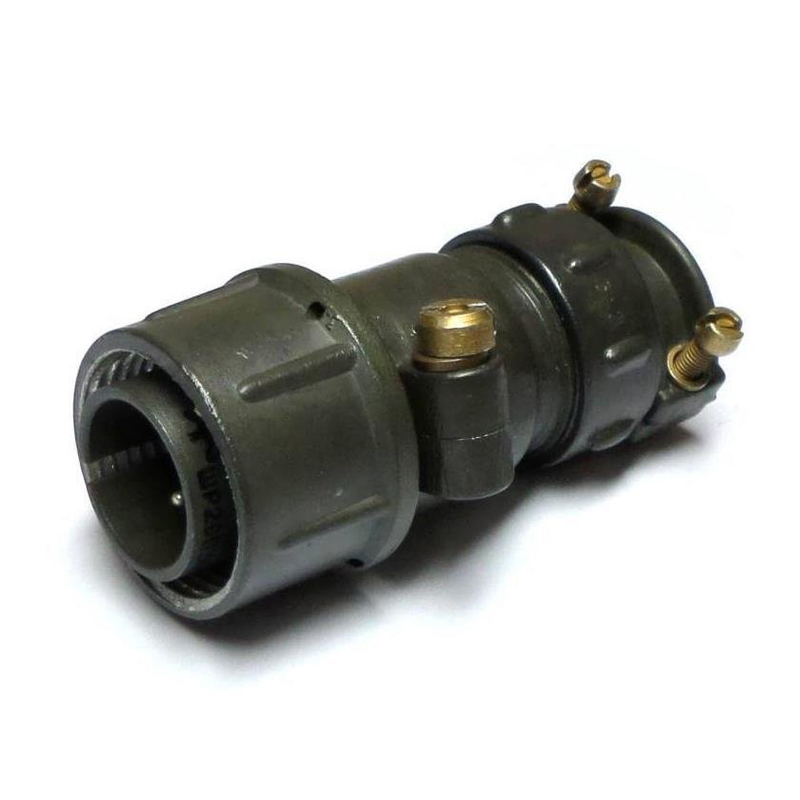

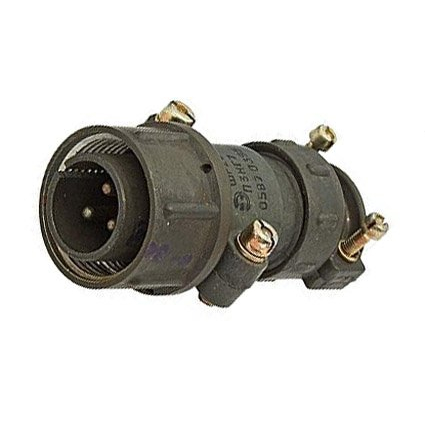

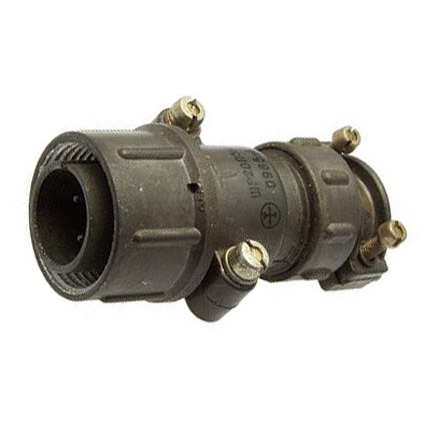

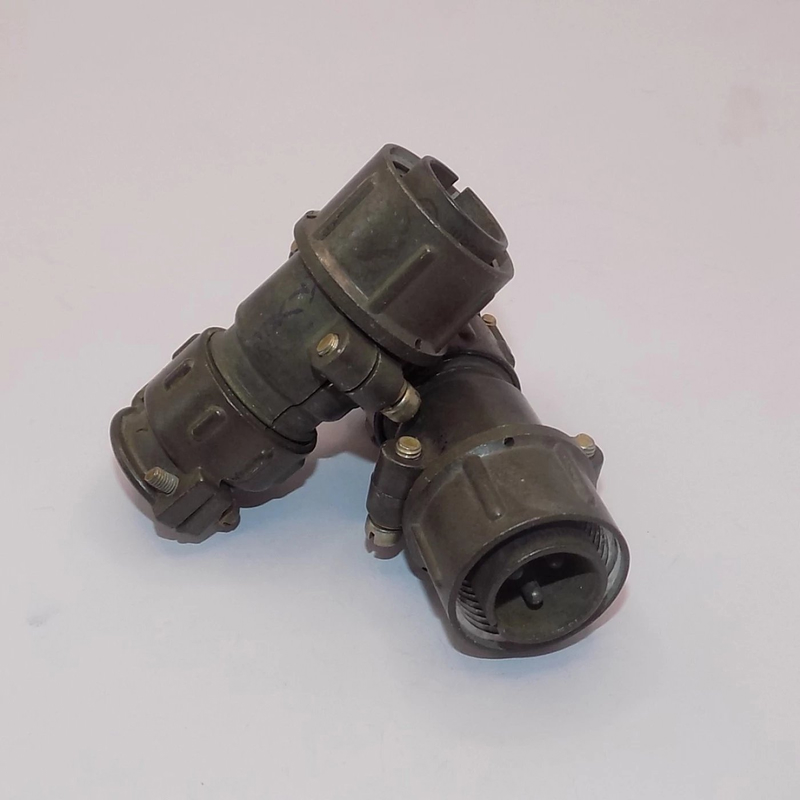

ШР20П3НГ6 «Вилки Элекон» — цилиндрический кабельный разъём-вилка серии ШР, предназначенный для подключения к родственным розеткам (гнёздовым соединителям ШР) в электро- и радиоэлектронной аппаратуре. Разъём рассчитан на работу в условиях повышенных механических нагрузок и широкого диапазона температур, что делает его типичным решением для промышленного и оборонного применений.

Подтверждённые особенности конструкции

• Тип исполнения: кабельная вилка ШР20П3НГ6, цилиндрический соединитель с наружным диаметром корпуса около 20 миллиметров, с прямым патрубком под неэкранированный кабель.
• Количество контактов: 3 штыревых контакта диаметром около 1,5 миллиметра, рассчитанных на относительно небольшой рабочий ток.
• Материалы и исполнение: корпус, как правило, металлический, с наружной резьбой для винтового соединения с розеткой; применяется керамический или пластмассовый контактный блок.
• Совместимость: вилка предназначена для сочленения с соответствующей розеткой ШР той же серии и условного размера; конструкция обеспечивает быстрое соединение и разъединение за счёт винтового замка.

Электрические и эксплуатационные характеристики

Суммарный номинальный ток соединителя составляет около 20–30 ампер, что соответствует использованию контактов под провода сечением порядка 1,5–2,5 квадратного миллиметра. Разъёмы серии ШР применяются в цепях постоянного и переменного тока частотой до нескольких мегагерц, с напряжением до нескольких сотен вольт. Сопротивление пары контактов обычно не превышает единиц миллиома (до примерно 2–2,5 миллиома), что обеспечивает малые потери и нагрев.

Условия работы и надёжность

• Температурный диапазон: рабочая температура окружающей среды от примерно минус 60 до плюс 60 градусов Цельсия, с возможностью кратковременного перегрева контактов до плюс 110 градусов Цельсия.
• Механическая стойкость: разъём рассчитан на восприятие вибрации в диапазоне примерно от 1 до 5000 герц, ударов и линейных ускорений на уровне сотен–тысяч метров на секунду в квадрате, что важно для бортовых и вибронагруженных установок.
• Ресурс и сохраняемость: количество сочленений-расчленений порядка 500 циклов, минимальная наработка около 1000 часов, срок сохраняемости не менее 10–15 лет.

Применение

Разъём используется внутри и снаружи приборов (при дополнительной защите от пыли и влаги) в системах связи, измерительной и промышленной аппаратуре. Благодаря винтовому замку и стойкости к вибрации и ударам вилка ШР20П3НГ6 востребована в бортовых и вибронагруженных установках, где требуется надёжное электрическое соединение в жёстких условиях эксплуатации.

Маркировка ШР20П3НГ6 может быть дополнительно расшифрована по буквам и цифрам, а сам тип — сопоставлен с ближайшими аналогами, например ШР20П3НГ7 или ШР20П4НГ8, при подборе совместимых соединителей.
