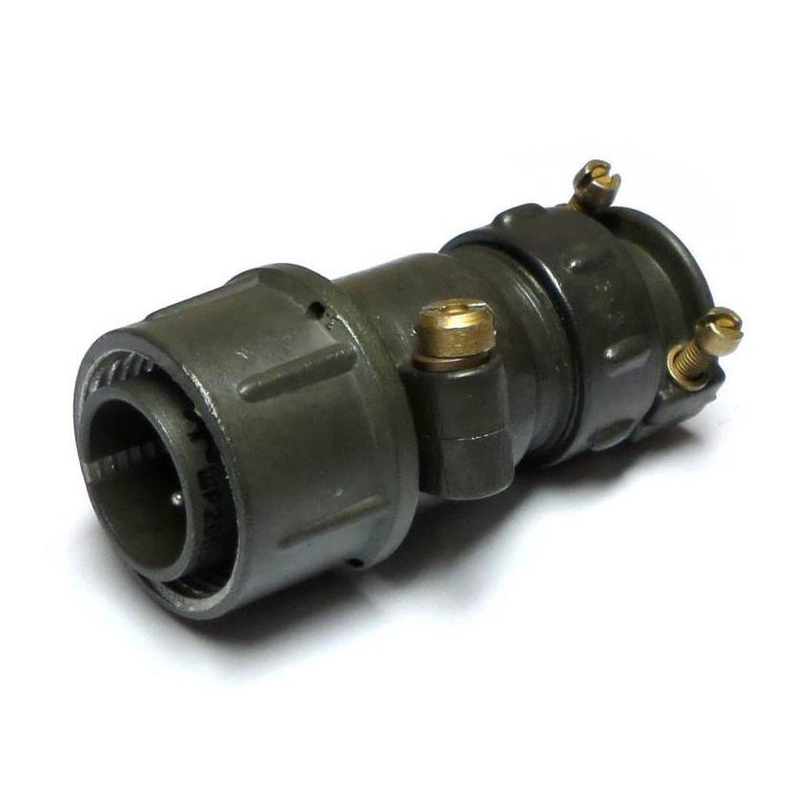

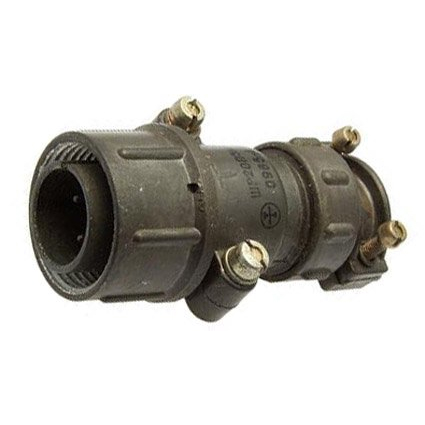

ШР20П3НГ6 — это кабельная вилка с прямым патрубком из серии низкочастотных цилиндрических соединителей ШР.

Применение

Предназначена для работы в электрических цепях постоянного и переменного токов (частотой до 3 МГц) в радиоэлектронной и радиотехнической аппаратуре.
Используется для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. ?
Подходит для внутреннего и наружного монтажа (при защите от пыли и воды) в климатическом исполнении УХЛ.

Характеристики

Рабочий ток — 10 А, максимальное напряжение — до 850 В (амплитудное).
Количество контактов — 3, для неэкранированного кабеля, сечением 1,93–2 мм?; габаритные размеры — 67,7?37,1?29,5 мм.
Сочленение резьбовое, поляризация одношпоночная; число соединений-расчленений — 500, наработка — минимум 1000 ч.
Температура эксплуатации: от -60°C до +60°C (до +110°C с учетом перегрева контактов); вибрация 1–5000 Гц до 300 м/с?, удары до 5000 м/с?.
