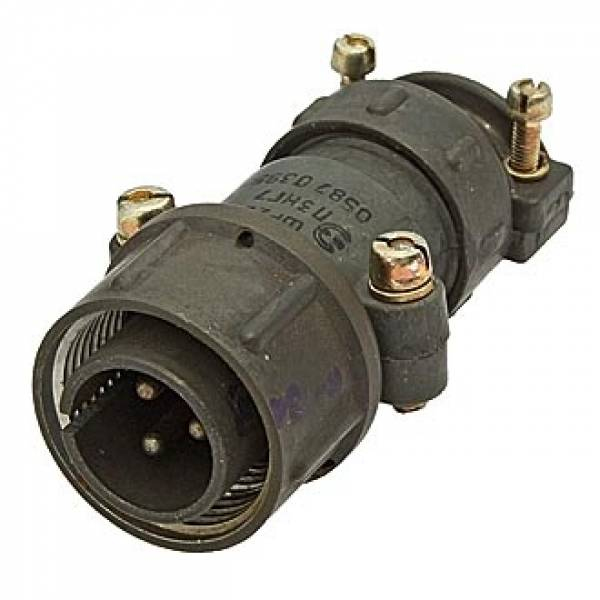

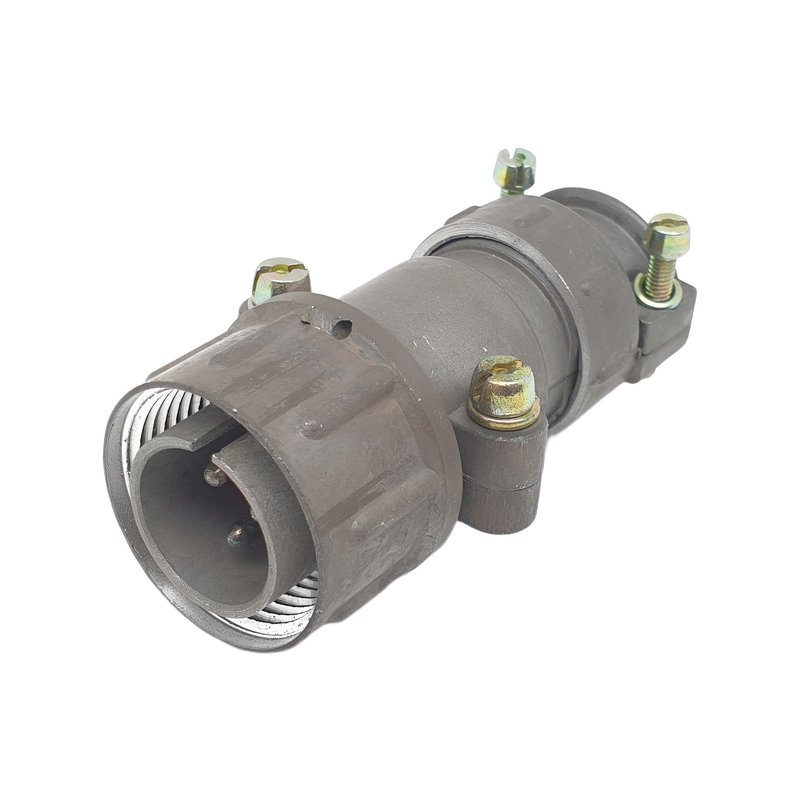

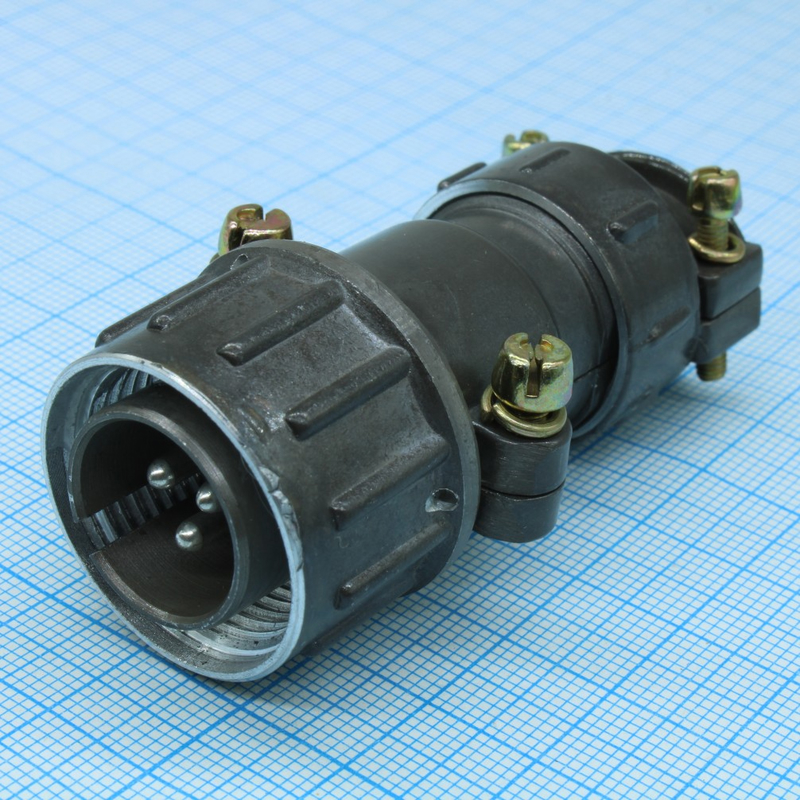

ШР20П3НГ3 — это низкочастотный цилиндрический электрический соединитель советского/российского производства из серии ШР, предназначенный для надежного соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Назначение

Он используется в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Подходит для работы с проводами, кабелями, узлами и блоками оборудования.

Конструкция

Соединитель состоит из вилки (ШР20П3НГ3) и ответной розетки. Это кабельная часть с разборным корпусом и прямым патрубком, имеет 3 контакта, резьбовое сочленение и одношпоночную поляризацию. Покрытие контактов — серебро или никель, монтаж — пайкой.

Расшифровка обозначения

• ШР — тип соединителя (негерметичный).

• 20 — условный размер корпуса.

• П — приборное исполнение без патрубка (для вилки/розетки).

• 3 — количество контактов.

• НГ — серия с определенным типом корпуса (кабельный, прямой патрубок).

• 3 — вариант исполнения.

Технические характеристики

Климатическое исполнение — УХЛ2 (для внутреннего монтажа, от -60 до +60 °C). Сопротивление изоляции >5000 МОм, вибрация до 5000 Гц, срок службы — до 500 сочленений-расчленений, наработка 1000 часов.
