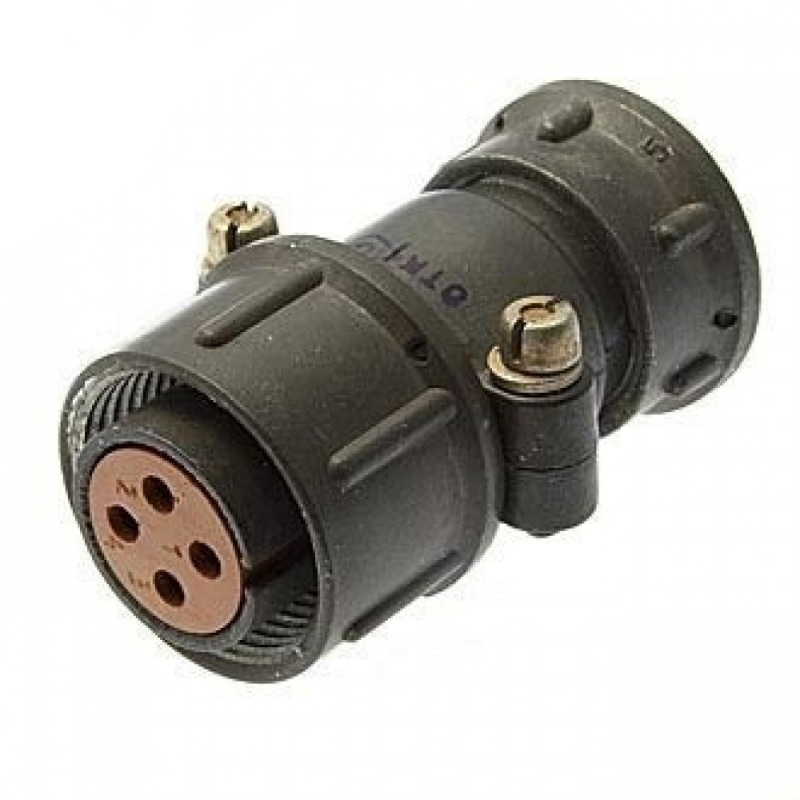

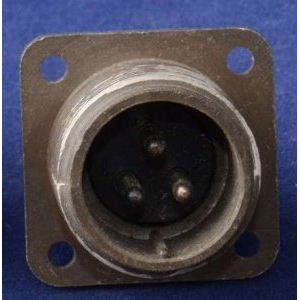

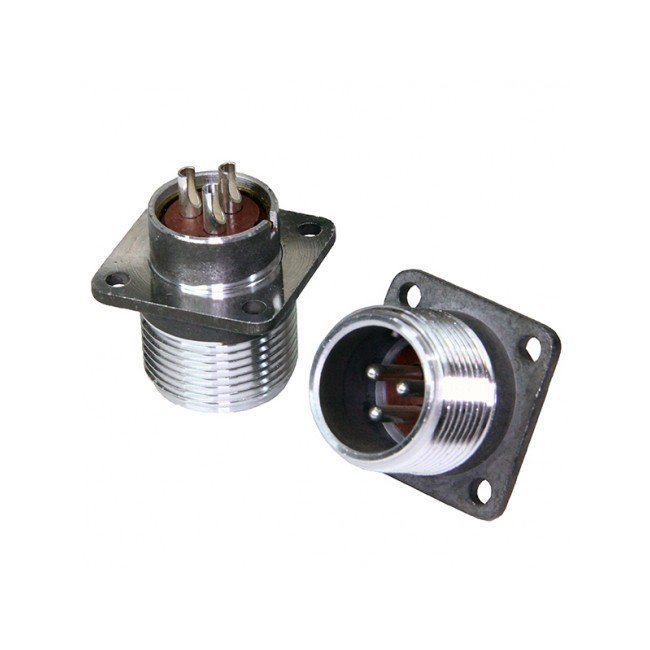

ШР20П3ЭШ8 — это низкочастотный цилиндрический электрический разъём (соединитель) серии ШР, предназначенный для надёжного соединения электрических цепей в электро- и радиоаппаратуре. Он используется для работы с постоянным и переменным токами частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Расшифровка обозначения

ШР — тип соединителя (негерметичный цилиндрический).

• 20 — условный размер корпуса.

• П — конструктивное исполнение приборной части без патрубка.

• 3 — количество контактов.

• Э — гайка патрубка для экранированного кабеля.

• Ш — вилка (для кабельной части это розетка).

• 8 — сочетание контактов (условное обозначение).

Технические характеристики

Соединитель состоит из вилки и розетки, которые могут быть приборными (блочными) или кабельными, с прямым или угловым патрубком. Сочленение резьбовое, поляризация одношпоночная, монтаж — пайкой, покрытие контактов — серебро или никель. Работает в климатическом исполнении УХЛ2 (от -60 до +60 °C), устойчив к вибрациям (до 5000 Гц), ударам и низкому давлению.

Применение

Предназначен для монтажа с экранированными или неэкранированными кабелями внутри аппаратуры, допускается наружное использование при защите от дождя, пыли и солнца. Обеспечивает минимум 500 сочленений-расчленений и наработку 1000 часов. Срок сохраняемости — 15 лет.
