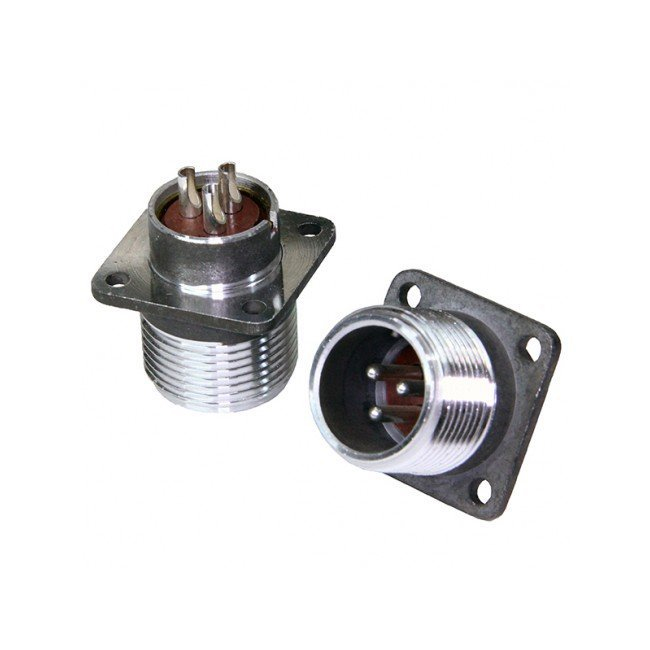

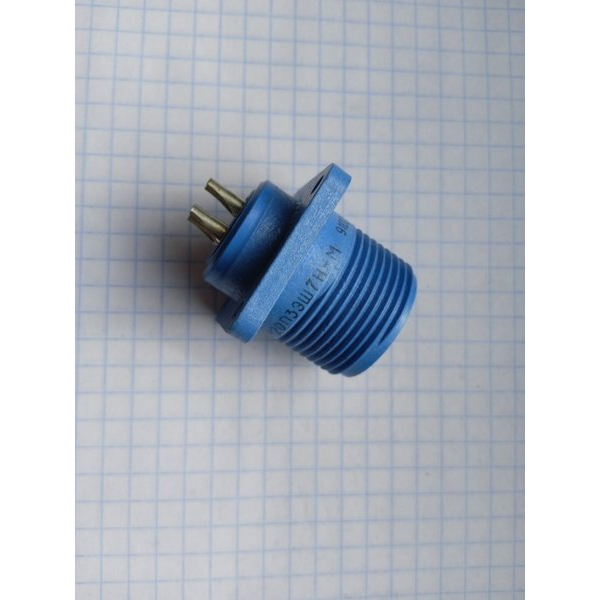

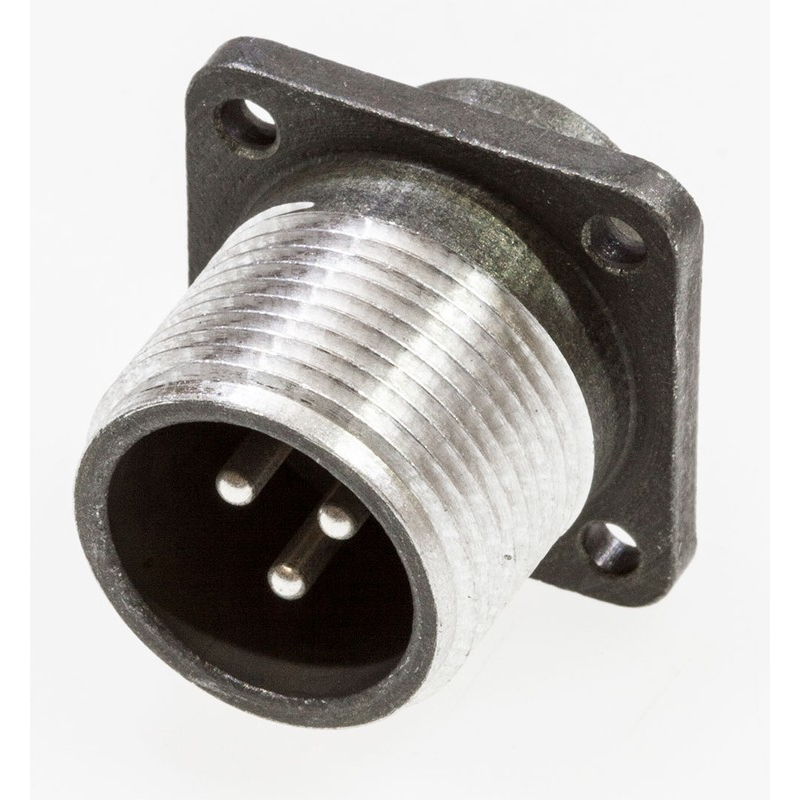

ШР20П3ЭШ7Н-М — это тип разъема, предназначенный для использования в промышленных и приборных соединениях. Ниже представлены ключевые характеристики и особенности данного соединителя.

Основные характеристики

• Тип : ШР (разъемы для промышленных применений).
• Условный размер корпуса : 20.
• Количество контактов : 7.
• Конструктивное исполнение : П - без патрубка, что делает его удобным для установки в ограниченных пространствах.
• Вид гайки патрубка : Э - предназначен для экранированного кабеля, что обеспечивает защиту от электромагнитных помех.

Применение

Разъемы типа ШР20П3ЭШ7Н-М используются в электрических цепях как постоянного, так и переменного тока (с частотой до 3 МГц) при напряжении до 850 В. Это делает их подходящими для различных промышленных и приборных приложений, где требуется надежное соединение.

Механические характеристики

Разъемы обладают высокой стойкостью к механическим воздействиям:

• Синусоидальная вибрация : до 300 м/с?.
• Механический удар : выдерживают одиночные удары с ускорением до 5000 м/с?.

Эти характеристики делают ШР20П3ЭШ7Н-М идеальными для использования в условиях, где возможны сильные механические нагрузки и вибрации. В целом, разъем ШР20П3ЭШ7Н-М является надежным решением для создания устойчивых электрических соединений в различных промышленных и научных приложениях.
