Технические характеристики

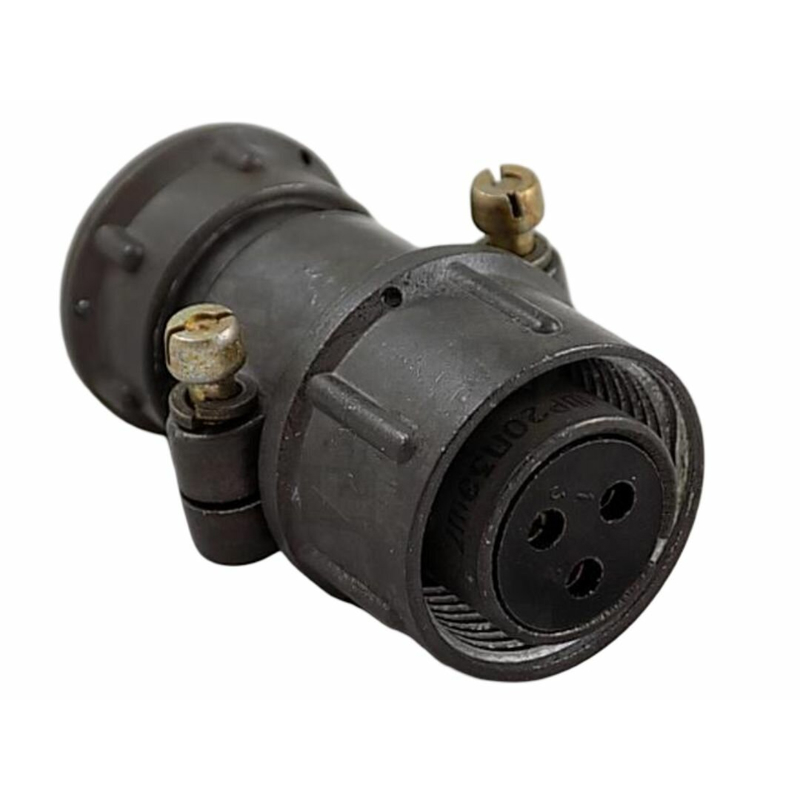

ШР20П3ЭШ7Н-М

ШР20П3ЭШ7Н-М — это блочная вилка цилиндрического низкочастотного разъема серии ШР производства России, предназначенная для надежного соединения электрических цепей переменного и постоянного тока.

Основные характеристики

Она имеет условный размер корпуса 20, 3 контакта диаметром 2,5 мм из латуни с никелевым покрытием (буква "Н"), максимальную токовую нагрузку до 25 А на контакт (общая до 75 А) и рабочее напряжение до 850 В.

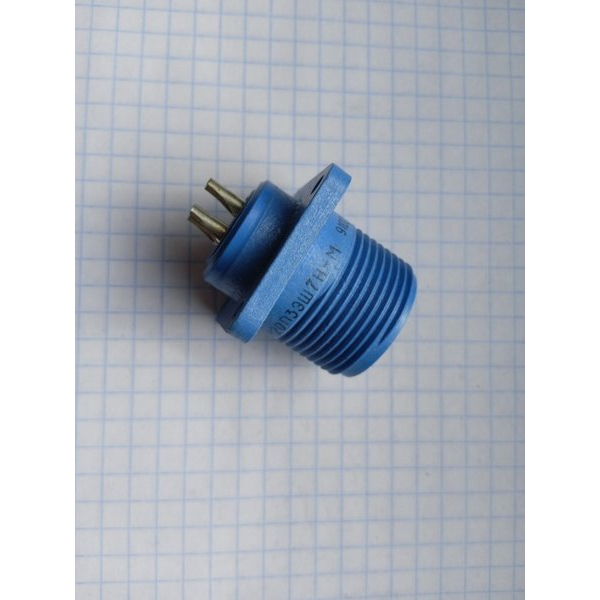

Габариты составляют 30×30×42 мм, корпус выполнен из пластмассы синего цвета без покрытия, без патрубка (исполнение "П"), с учетом экранированного кабеля ("ЭШ").

Условия эксплуатации

Разъем выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 30 g, механические удары до 500 g (однократные) и 35 g (многократные), акустические шумы до 170 дБ, а также пониженное давление до 1,3×10⁻⁴ Па.

Рабочий диапазон температур — от -60 до +60 °С (с учетом перегрева контактов до +110 °С), климатическое исполнение УХЛ, влажность до 98% при +25 °С, срок службы — минимум 1000 часов наработки и 500 циклов соединений-расчленений.

Расшифровка маркировки

ШР — тип соединителя (цилиндрический низкочастотный).
20 — размер корпуса.
П — блочное исполнение без патрубка.
3 — количество контактов.
ЭШ — для экранированного кабеля, вилка.
7 — сочетание контактов Ø 2,5 мм.
Н — никелевое покрытие.
М — пластмассовый корпус.

Описание

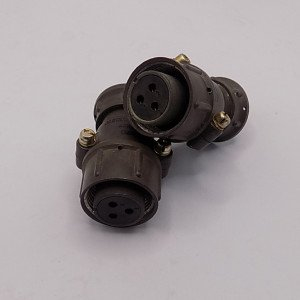

ШР20П3ЭШ7Н-М

ШР20П3ЭШ7Н-М: надежный трехконтактный разъем для промышленного оборудования

ШР20П3ЭШ7Н-М — цилиндрический низкочастотный разъем серии ШР, выполненный в виде блочной вилки для монтажа на панель или корпус оборудования. Он применяется для разъемного подключения электрических цепей в приборах, системах автоматики, радиоэлектронной аппаратуре и промышленной технике.

Конструкция разъема рассчитана на стабильную работу в условиях вибраций, перепадов температуры и повышенных требований к надежности соединений. Резьбовое сочленение помогает обеспечить прочную фиксацию ответной части, а одношпоночная поляризация снижает риск ошибочного подключения при монтаже и обслуживании.

Основные характеристики ШР20П3ЭШ7Н-М

Разъем относится к серии ШР с условным размером корпуса 20. Модификация предусматривает три штыревых контакта диаметром 2,5 мм. Контакты выполнены из латуни с никелевым покрытием, а их электрическое соединение выполняется пайкой. Конструкция является негерметичной и предназначена для внутреннего монтажа.

Параметр	Значение
Тип изделия	Вилка блочная, цилиндрический низкочастотный разъем
Серия	ШР
Условный размер корпуса	20
Количество контактов	3
Диаметр контактов	2,5 мм
Тип контактов	Штыревые, круглые
Максимальный ток на контакт	До 25 А
Суммарная токовая нагрузка	До 75 А
Рабочее напряжение	До 850 В
Способ сочленения	Резьбовой
Электрический монтаж	Пайка
Сопротивление изоляции	Не менее 5000 МОм
Рабочая температура	От −60 до +60 °C

Технические параметры ШР20П3ЭШ7Н-М делают его подходящим для применения в силовых и сигнальных цепях, где важно получить компактное, обслуживаемое и устойчивое к внешним воздействиям соединение. Данные о трех контактах диаметром 2,5 мм, токе до 25 А на контакт, рабочем напряжении до 850 В и температурном диапазоне от −60 до +60 °C приводятся в описаниях исполнения разъема серии ШР20.

Конструктивные особенности разъема

Маркировка ШР20П3ЭШ7Н-М отражает ключевые особенности конструкции. Обозначение ШР указывает на серию цилиндрических штепсельных соединителей, цифра 20 — на условный размер корпуса, а сочетание контактов 7 соответствует трем контактам диаметром 2,5 мм. Буква «Ш» обозначает вилку, а исполнение «П» связано с приборной частью без патрубка.

Корпус разъема рассчитан на установку на панель. Механическое крепление выполняется через монтажные отверстия, а подключение проводников — пайкой. Для сочленения с ответной частью используется накидная гайка с резьбой, что позволяет сохранять надежность контакта при вибрационных нагрузках и периодическом подключении оборудования.

Никелированное покрытие контактов способствует защите от внешних воздействий и поддержанию стабильных электрических характеристик в процессе эксплуатации. Контактное сопротивление для контактов диаметром 2,5 мм заявлено на уровне не более 2 мОм.

Где используется ШР20П3ЭШ7Н-М

Разъем ШР20П3ЭШ7Н-М может применяться в составе оборудования, где необходимо быстрое разъединение и повторное подключение электрических цепей без нарушения стационарной проводки. Его используют в следующих направлениях:

Промышленные установки и станочное оборудование
Системы управления, автоматики и телемеханики
Электрораспределительные и приборные шкафы
Измерительная, испытательная и радиоэлектронная аппаратура
Оборудование связи и специализированные технические комплексы
Системы с экранированными кабелями при подборе совместимой ответной части

Соединители серии ШР предназначены для работы в цепях постоянного и переменного тока с частотой до 3 МГц и используются для соединения проводов, кабелей, узлов и блоков электро- и радиоаппаратуры.

Преимущества выбора разъема ШР20П3ЭШ7Н-М

Главное достоинство этой модели — сочетание компактного корпуса, трех силовых контактов и резьбовой фиксации. Разъем подходит для оборудования, в котором недостаточно обычного клеммного подключения, а соединение должно оставаться разборным и надежным.

Ключевые преимущества ШР20П3ЭШ7Н-М:

Три контакта для передачи питания или управляющих сигналов
Допустимая нагрузка до 25 А на каждый контакт
Резьбовое соединение, устойчивое к вибрациям
Монтаж на панель для аккуратной компоновки оборудования
Пайка как надежный способ электрического подключения
Работа в широком температурном диапазоне
Ресурс до 500 циклов сочленения и расчленения при соблюдении условий эксплуатации.

При подборе ответной части важно учитывать тип соединителя, исполнение корпуса, количество и расположение контактов, диаметр контактов, способ монтажа и необходимость использования экранированного кабеля. Правильно подобранная пара вилки и розетки обеспечивает корректное резьбовое сочленение, совпадение поляризации и стабильность электрических параметров во время работы оборудования.
