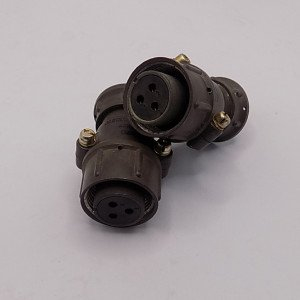

ШР20П3ЭШ7Н: цилиндрический разъём для надёжных электрических соединений

ШР20П3ЭШ7Н — приборный цилиндрический низкочастотный разъём серии ШР, рассчитанный на создание устойчивого разъёмного соединения в электрических цепях постоянного и переменного тока. Исполнение с тремя штыревыми контактами применяется в аппаратуре, где особенно важны механическая прочность, удобство монтажа и фиксация соединения резьбовым способом.

Конструкция и расшифровка

Маркировка ШР20П3ЭШ7Н отражает ключевые конструктивные параметры изделия:

• ШР — серия цилиндрических соединителей общего назначения.

• 20 — условный размер корпуса.

• П — приборное исполнение без патрубка.

• 3 — количество контактов.

• Э — исполнение, связанное с применением экранированного кабеля.

• Ш — штыревые контакты, то есть вилка.

• 7 — контактная группа: три контакта диаметром 2,5 мм.

• Н — никелевое покрытие контактов.

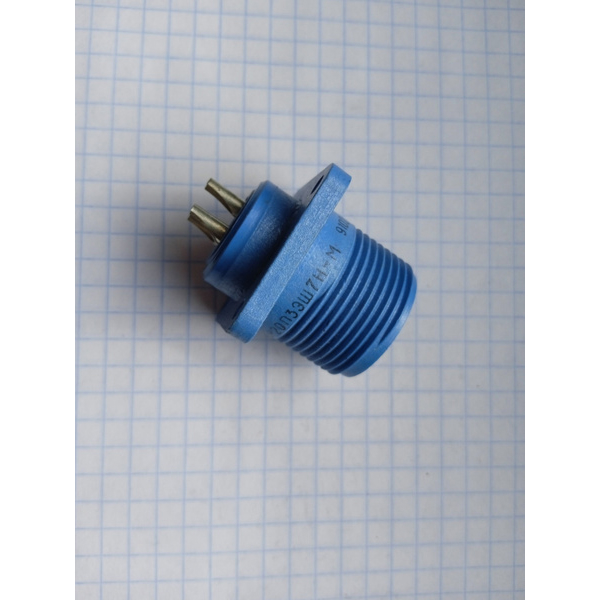

Разъём выполняется в виде блочной вилки и рассчитан на установку на панель оборудования. Механический монтаж осуществляется на панель, а электрическое подключение проводников выполняется пайкой. Резьбовое сочленение помогает предотвратить случайное разъединение при вибрациях, перемещении техники и эксплуатационных нагрузках.

Основные характеристики ШР20П3ЭШ7Н

Указанные параметры позволяют использовать разъём в цепях с относительно высокой токовой нагрузкой при соблюдении требований к монтажу, сечению проводника и режиму эксплуатации.

Где применяется разъём

Разъёмы серии ШР используются в радиоэлектронной, радиотехнической, измерительной и промышленной аппаратуре. ШР20П3ЭШ7Н может быть востребован при производстве, ремонте и модернизации оборудования, в котором требуется разъёмное подключение силовых, управляющих или сигнальных цепей.

Типичные направления применения:

• приборные панели и блоки управления;

• источники питания и распределительные устройства;

• промышленная автоматика;

• измерительная и испытательная техника;

• транспортное, полевое и специализированное оборудование;

• радиоэлектронные комплексы и системы связи.

Конструкция разъёма ориентирована на эксплуатацию в условиях воздействия вибрации и механических ударов. Для серии ШР указываются испытания на вибрацию в диапазоне частот 1–5000 Гц, а также на многократные и одиночные механические удары.

Особенности монтажа

Для надёжной работы ШР20П3ЭШ7Н важно соблюдать технологию установки. Контакты рекомендуется паять без перегрева изолятора и с обязательной проверкой качества соединения. Перед подключением следует убедиться в соответствии ответной части, расположения контактов и электрических параметров цепи.

При монтаже стоит учитывать несколько моментов:

• использовать ответный разъём, совместимый с контактной группой и способом сочленения;

• правильно ориентировать вилку по пазу и ключу корпуса;

• исключить механическое натяжение проводов после пайки;

• проверить отсутствие замыканий между контактами и корпусом;

• при эксплуатации в условиях помех обеспечить корректную организацию экранирования кабеля, если этого требует схема оборудования.

Надёжное решение для аппаратуры

ШР20П3ЭШ7Н сочетает трёхконтактную конфигурацию, резьбовую фиксацию, панельное исполнение и возможность пайки проводников. Контакты диаметром 2,5 мм рассчитаны на ток до 25 А на один контакт, а номинальное напряжение цепи может достигать 850 В. Это делает ШР20П3ЭШ7Н практичным решением для оборудования, где требуются прочные, ремонтопригодные и устойчивые к внешним воздействиям электрические соединения.
