Назначение соединителя ШР20П3ЭШ7

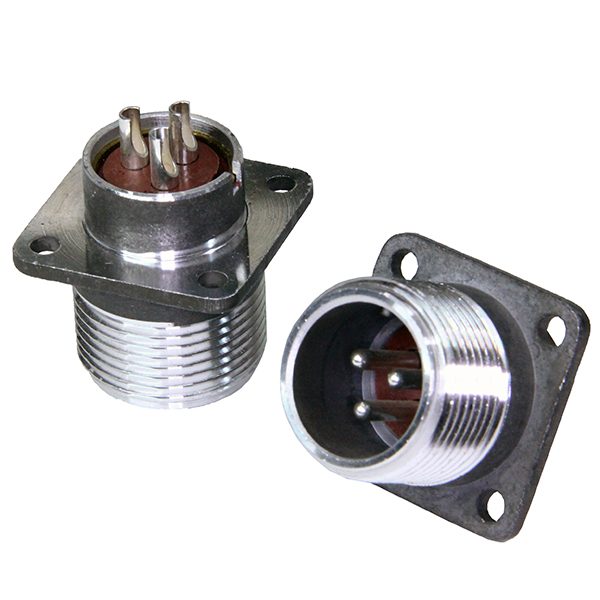

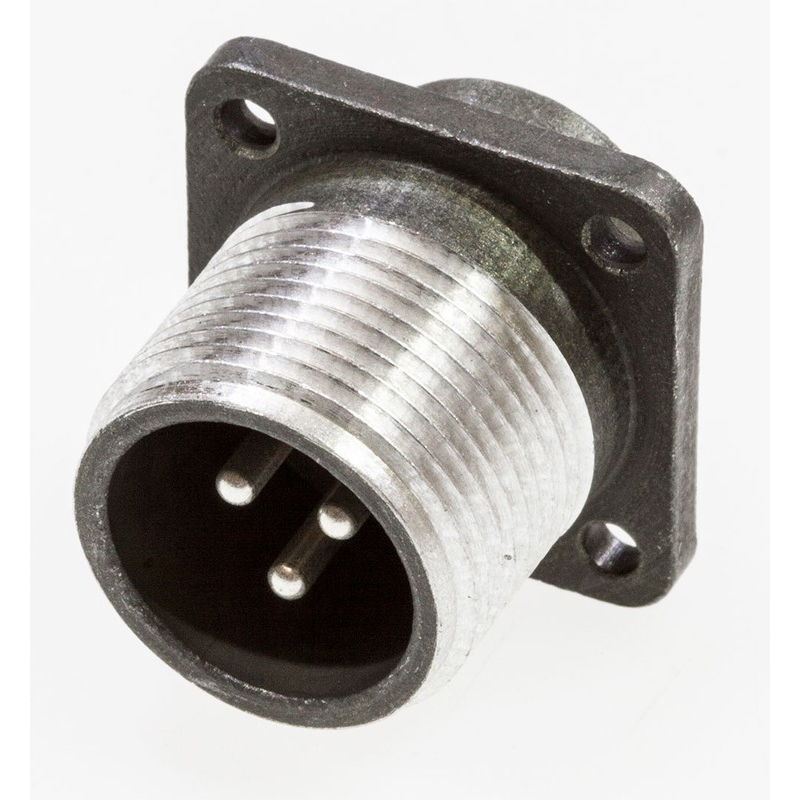

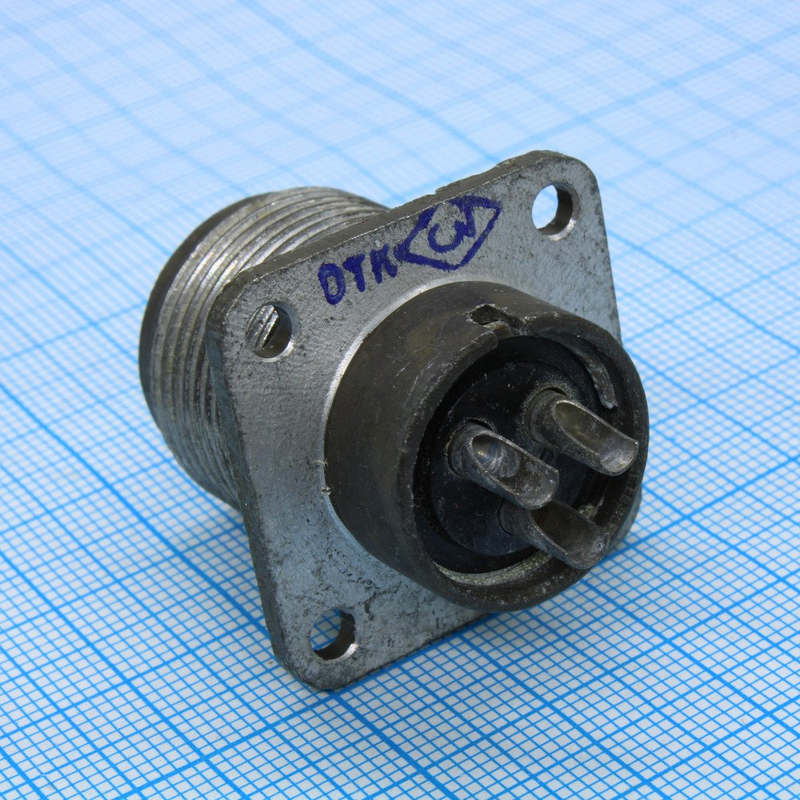

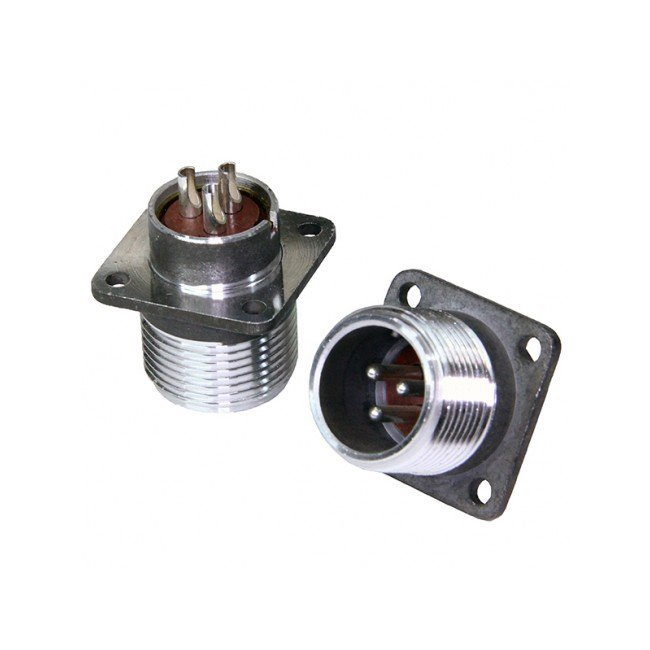

ШР20П3ЭШ7 — это блочная вилка производства «Каскад», предназначенная для соединения и разъединения электрических цепей в составе электро- и радиоаппаратуры. Изделие применяется для коммутации проводов, кабелей, отдельных узлов и блоков, обеспечивая стабильный электрический контакт при эксплуатации в цепях постоянного и переменного тока.

Вилка рассчитана на работу в цепях с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Такие параметры позволяют использовать её как в силовых, так и в слаботочных цепях, где требуется надёжное механическое и электрическое соединение.

Технические характеристики

Основные параметры соединителя определяются его конструкцией и типом установленных контактов. Ниже приведены подтверждённые характеристики модели ШР20П3ЭШ7.

• Условный размер соединителя: 20
• Количество контактов: 3
• Диаметр контакта: 2,5 мм
• Максимальная токовая нагрузка на один контакт: 35 А
• Суммарная максимальная токовая нагрузка на соединитель: 75 А
• Рабочая частота: до 3 МГц
• Рабочее напряжение: до 850 В (амплитудное значение)
• Климатическое исполнение: УХЛ
• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия

Конструкция и материалы

Вилка имеет резьбовое соединение, что обеспечивает надёжную фиксацию ответной части и устойчивость к вибрационным нагрузкам. Модель предназначена для монтажа как с экранированными, так и с неэкранированными кабелями.

Корпус вилки изготавливается из пластика. Контакты могут быть никелированными или серебряными — выбор покрытия влияет на переходное сопротивление и ресурс работы соединителя. Исполнение УХЛ допускает эксплуатацию в широком диапазоне температур, включая условия с отрицательными температурами.

Расшифровка обозначения

Маркировка ШР20П3ЭШ7 построена по стандартной схеме и содержит информацию о типе и параметрах изделия.

1. ШР — тип соединителя.
2. 20 — условный размер корпуса.
3. П — конструктивное исполнение (без патрубка).
4. 3 — количество контактов.
5. Э — исполнение для экранированного кабеля.
6. Ш — вид контактов (вилка).
7. 7 — обозначение сочетания контактов (три контакта диаметром 2,5 мм).

Применение

ШР20П3ЭШ7 применяется в электро- и радиоаппаратуре для создания разъёмных соединений, которые позволяют быстро подключать и отключать блоки, узлы и кабельные линии. Благодаря трёхконтактной схеме и высоким токовым параметрам вилка востребована в устройствах, где требуется передача значительного тока при сохранении компактных размеров соединителя.

Резьбовое крепление и возможность работы с экранированным кабелем делают модель пригодной для использования в условиях повышенных требований к помехозащищённости и механической прочности соединения. Климатическое исполнение УХЛ расширяет область применения, допуская эксплуатацию при температуре от минус 60 до плюс 60 градусов Цельсия.

Вилка ШР20П3ЭШ7 является надёжным решением для организации электрических соединений в различных устройствах, обеспечивая стабильность и безопасность работы электрических цепей.
