Назначение и область применения

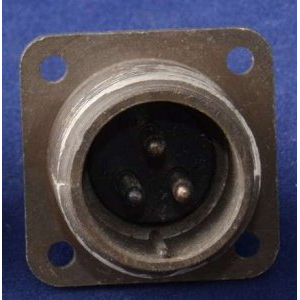

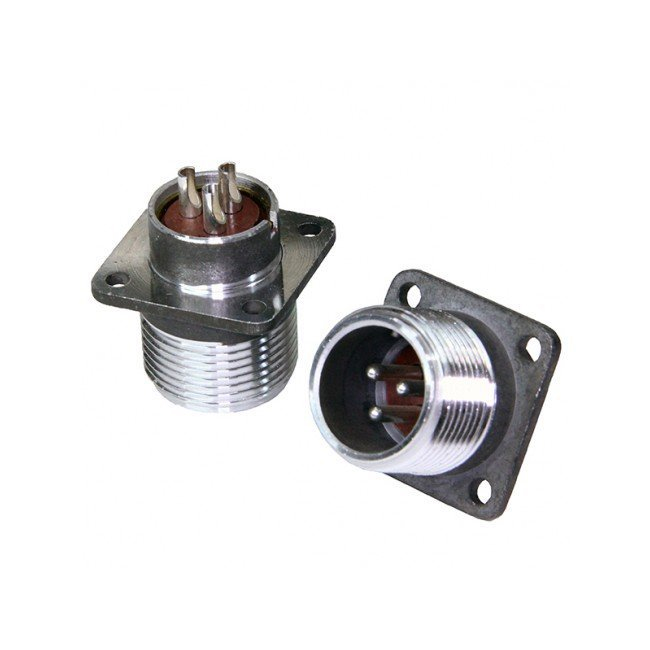

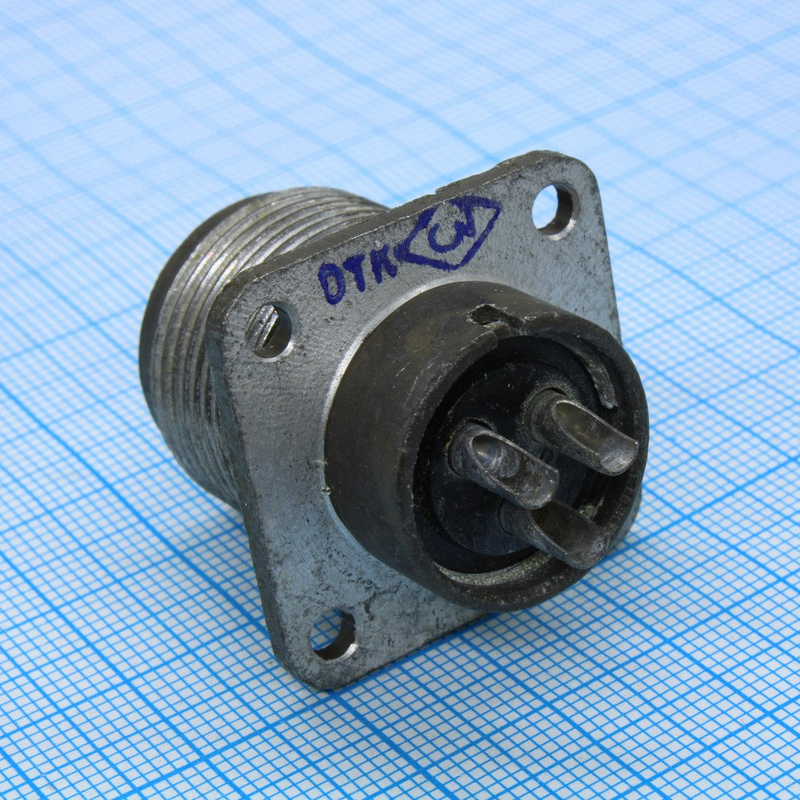

ШР20П3ЭШ7 ВИЛКИ БЛОЧНЫЕ с артикулом 9146 — это блочная вилка из категории ШР20, представляющая собой цилиндрический соединитель. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Вилка используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Блочное исполнение без патрубка позволяет применять её для стыковки с кабельными розетками соответствующих типов. Согласно описанию, изделие подходит для внутреннего и наружного применения в климатическом исполнении УХЛ.

Производитель в предоставленных данных не указан. Краткое описание из каталога и заполненные характеристики VirtueMart также отсутствуют, поэтому ниже приведены только подтверждённые сведения из имеющегося описания товара.

Подтверждённые технические характеристики

• Количество контактов: 3.
• Диаметр контакта: 2,5 мм.
• Максимальная токовая нагрузка на один контакт: 25–35 А в зависимости от источника.
• Максимальная суммарная токовая нагрузка: 75 А.
• Метод монтажа: объёмный.
• Тип контактов: штырь.
• Габаритные размеры: 30 × 30 × 38 мм.
• Материал вставки, то есть изолятора: карболит.
• Герметичность: нет.
• Интервал рабочих температур: от -60 до +60 °С.

Конструкция и расшифровка обозначения

Соединители ШР состоят из двух частей: вилки и розетки. В данном случае поставляется вилка блочная, то есть одна часть соединителя, рассчитанная на стыковку с ответной кабельной розеткой соответствующего типа.

Обозначение ШР20П3ЭШ7 расшифровывается следующим образом:

1. ШР — тип соединителя.
2. 20 — условный размер корпуса.
3. П — конструктивное исполнение без патрубка для блочной части.
4. 3 — количество контактов.
5. Э — вид гайки патрубка для экранированного кабеля.
6. Ш — тип контактов: вилка для блочной части.
7. 7 — обозначение сочетания контактов.

Совместимость и условия эксплуатации

ШР20П3ЭШ7 применяется в блочном исполнении без патрубка и соединяется с кабельными розетками соответствующих типов. Контакты выполнены в виде штырей, а монтаж изделия — объёмный. Материалом вставки служит карболит.

Изделие не обладает герметичностью, что следует учитывать при выборе условий эксплуатации. Заявленный интервал рабочих температур составляет от -60 до +60 °С. Допускается внутреннее и наружное применение в климатическом исполнении УХЛ.

В предоставленных данных отсутствуют сведения о производителе, стране производства, сертификатах, гарантии и комплектации. Для подбора ответной части необходимо ориентироваться на тип соединителя ШР20, блочное исполнение вилки, три контакта и указанные технические параметры.
