Назначение и конструкция

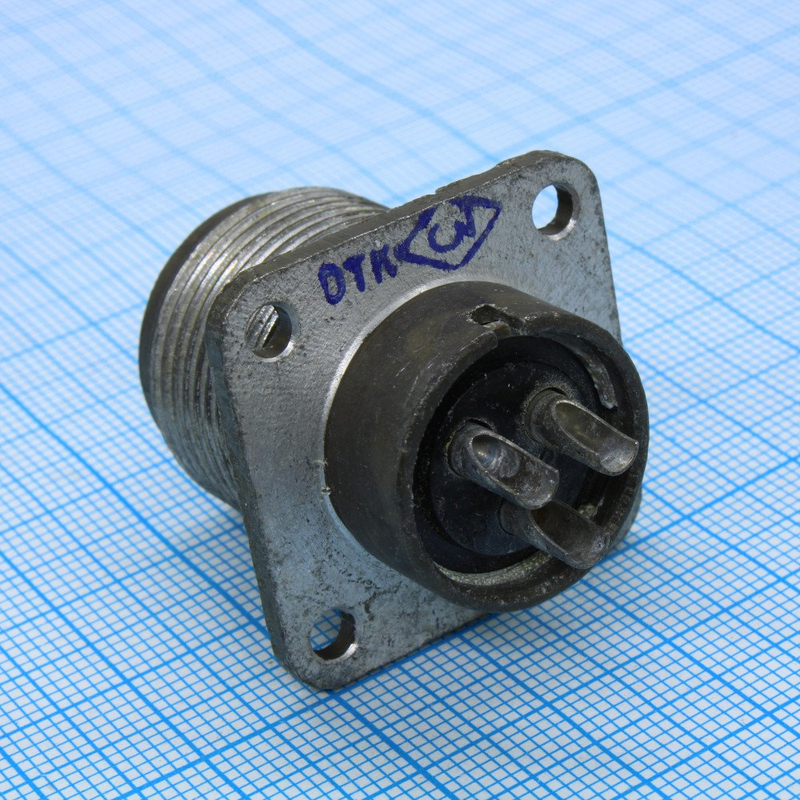

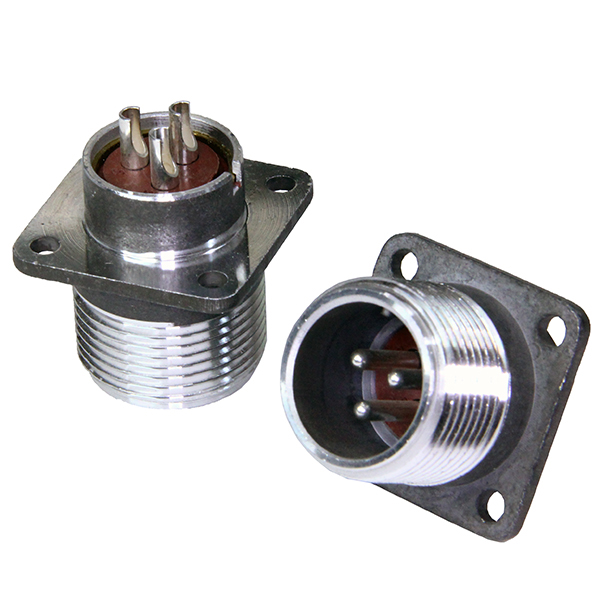

ШР20П3ЭШ7 — приборная вилка, представляющая собой блочную часть низкочастотного цилиндрического соединителя серии ШР. Артикул изделия — 9144. Модель выполнена без патрубка и предназначена для внутреннего монтажа. Конструкция включает три контакта, одношпоночную поляризацию и резьбовое соединение. Изделие применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, включая провода, кабели, узлы и блоки.

Как блочная часть, вилка устанавливается со стороны прибора или блока. Резьбовое соединение обеспечивает механическую фиксацию ответной части, а одношпоночная поляризация задаёт правильное взаимное положение контактов при сочленении. Исполнение без патрубка отличает данную модель от вариантов, рассчитанных на кабельный ввод.

Подтверждённые технические особенности

Основные параметры изделия по данным каталога:

• Тип: приборная вилка, блочная часть низкочастотного цилиндрического соединителя серии ШР.
• Число контактов: 3.
• Поляризация: одношпоночная.
• Соединение: резьбовое.
• Диаметр контактов: 2,5 мм.
• Максимальный ток: 25 А на контакт и до 75 А на соединитель.
• Рабочее напряжение: до 850 В, амплитудное значение.
• Частота: постоянный и переменный ток частотой до 3 МГц.
• Сопротивление контактов: не более 0,75 МОм по данным каталога.
• Климатическое исполнение: УХЛ.
• Рабочая температура: от -60 до +60 °C; с учётом перегрева контактов — до +110 °C.
• Ресурс: не менее 1000 часов наработки и 500 сочленений-расчленений.

Электрические параметры

Вилка рассчитана на цепи постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В амплитудного значения. Максимальный ток составляет 25 А на контакт и до 75 А на соединитель. Диаметр контактов — 2,5 мм. Сопротивление контактов по данным каталога — не более 0,75 МОм.

Климатические и механические параметры

Изделие выполнено в климатическом исполнении УХЛ. Рабочая температура — от -60 до +60 °C; с учётом перегрева контактов допускается нагрев до +110 °C. Заявленный ресурс — не менее 1000 часов наработки и 500 сочленений-расчленений. Конструкция без патрубка соответствует внутреннему монтажу, а резьбовое соединение и одношпоночная поляризация относятся к подтверждённым признакам модели.

Применение и условия эксплуатации

ШР20П3ЭШ7 используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Область применения включает провода, кабели, узлы и блоки. Вилка предназначена для внутреннего монтажа; наружный монтаж допускается при защите от дождя, динамической пыли и солнечного излучения.

• Соединение и разъединение цепей постоянного и переменного тока частотой до 3 МГц.
• Эксплуатация при напряжении до 850 В амплитудного значения.
• Передача тока до 25 А на контакт и до 75 А на соединитель.
• Внутренний монтаж в приборах и блоках.
• Наружный монтаж при защите от дождя, динамической пыли и солнечного излучения.

При подборе изделия следует учитывать тип соединителя ШР20, число контактов, диаметр контактов 2,5 мм, одношпоночную поляризацию и резьбовое соединение. Артикул товара — 9144; категория — ШР20. Производитель в предоставленных данных не указан. В карточке товара указан год 2016.
