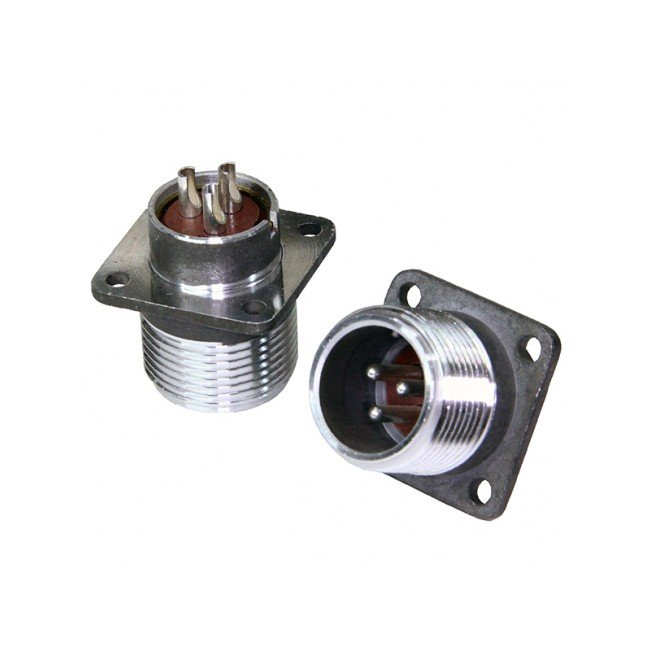

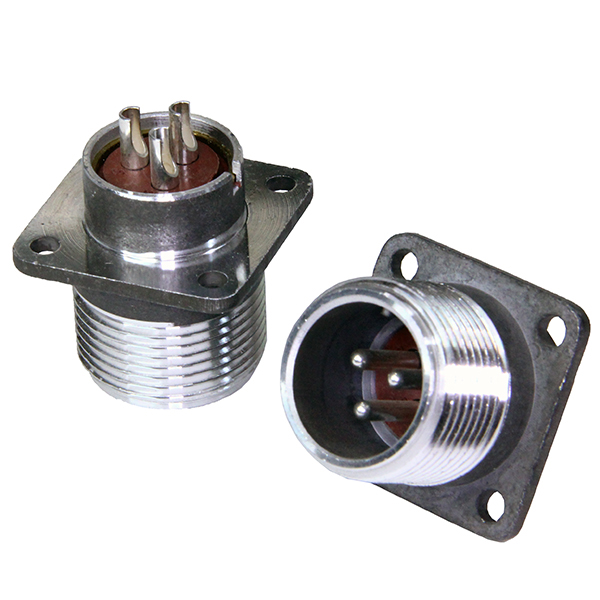

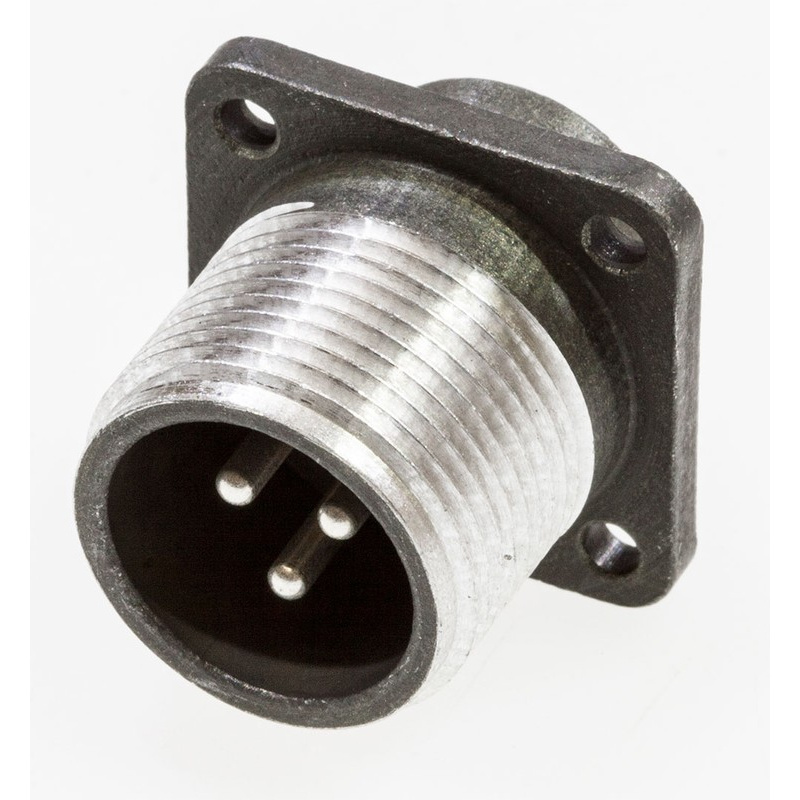

ШР20П3ЭШ7 вилка Каскад (2024г ОТК) — это низкочастотный цилиндрический соединитель объемного монтажа резьбового сочленения нормальных габаритов, приборная часть без патрубка. Производится компанией "Каскад" с приемкой ОТК по техническим условиям НКЦС.434410.111ТУ.

Применение

Предназначен для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре, контрольно-измерительных приборах. Работает в цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2, допускается наружный монтаж при защите от дождя, динамической пыли и солнечного излучения.

Характеристики

• Количество контактов: 3 (диаметр 2,5 мм). ?

• Максимальный ток на контакт: 25–35 А, на соединитель до 75 А.

• Рабочая температура: от -60 до +60 °C (смена температур до +110 °C).

• Вибрация: синусоидальная 1–5000 Гц, ускорение 300 м/с?; удар до 5000 м/с?.

• Наработка: минимум 1000 часов, 500 сочленений-расчленений.

• Срок сохраняемости: 15 лет.
  Метод монтажа — пайка, совместим с соединителями 2РТТ и 2РТ-А. ?
