Назначение и область применения

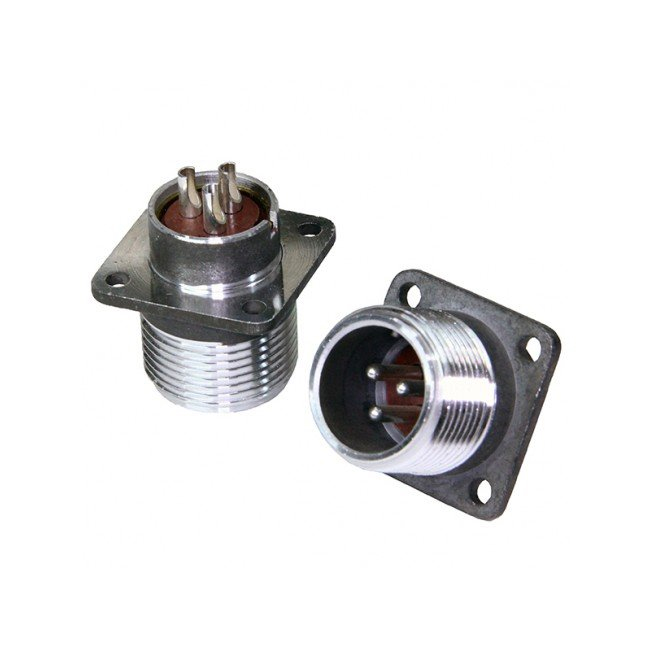

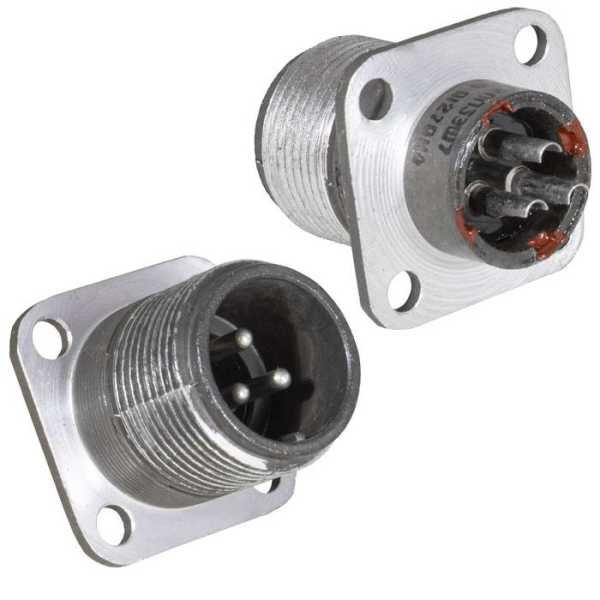

ШР20П3ЭШ7 представляет собой блочную негерметичную приборную вилку серии ШР с прямым выводом под экранированный кабель и без патрубка. Изделие предназначено для коммутации трех штыревых контактов диаметром 2,5 мм в электрических цепях переменного и постоянного тока. Разъем применяется в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем управления, где требуется надежное разъемное соединение с возможностью монтажа на панель.

Конструкция вилки предусматривает прямой вывод проводников, что упрощает подключение экранированного кабеля и обеспечивает удобство при ограниченном пространстве внутри корпуса устройства. Отсутствие патрубка делает разъем компактным и подходящим для плотной компоновки на коммутационных панелях.

Технические характеристики

Электрические параметры разъема обеспечивают стабильную работу в цепях с повышенными токовыми нагрузками и напряжением. Основные показатели включают:

• количество контактов — 3 штыревых, диаметр 2,5 мм;
• рабочее напряжение — до 850 В;
• максимальный ток на один контакт — 25 А;
• пиковый ток на контакт — до 35 А;
• максимальный суммарный ток на соединитель — до 75 А;
• проходной диаметр корпуса — 24 мм;
• резьба накидной гайки — M24×1,5.

Корпус изделия изготовлен из алюминиевого сплава А-22 с оксидированием, имеет характерный серый цвет и габаритные размеры 30×30×42 мм. Масса вилки составляет около 24 г. Контакты выполнены из латуни с серебряным покрытием, являются извлекаемыми, что облегчает обслуживание и замену при необходимости. Изолятор изготовлен из бакелита черного цвета. Монтаж на панель осуществляется пайкой.

Условия эксплуатации и надежность

Разъем рассчитан на работу в широком диапазоне климатических и механических воздействий, что подтверждается заявленными параметрами стойкости:

• диапазон рабочих температур — от -60°C до +60°C;
• допустимый перегрев контактов — до +110°C;
• вибрационные нагрузки — от 1 до 5000 Гц с ускорением до 300 м/с²;
• ударные нагрузки — до 5000 м/с²;
• ресурс — 500 сочленений и 1000 часов наработки;
• пониженное атмосферное давление — от 1,3×10⁻⁴ Па;
• климатическое исполнение — УХЛ;
• срок хранения — 15 лет.

Указанные характеристики позволяют использовать ШР20П3ЭШ7 в ответственных узлах аппаратуры, эксплуатируемой в условиях умеренного и холодного климата, включая объекты с повышенной вибрацией и ударными воздействиями. Приемка изделия соответствует категории «1», что предполагает контроль качества в соответствии с установленными требованиями для данной серии разъемов.

Особенности конструкции

Блочное исполнение вилки ШР20П3ЭШ7 обеспечивает удобный монтаж на корпусах приборов и коммутационных панелях. Прямой вывод под экранированный кабель без патрубка упрощает трассировку проводников и снижает габаритную глубину, занимаемую разъемом внутри устройства. Серебряное покрытие латунных контактов способствует стабильному электрическому контакту и снижению переходного сопротивления в процессе многократных сочленений.

Изделие относится к серии ШР20 и совместимо с ответными частями соответствующего типоразмера, что обеспечивает взаимозаменяемость при комплектовании аппаратуры. Артикул 41161 однозначно идентифицирует данную модификацию вилки при заказе и учете.
