Назначение и область применения

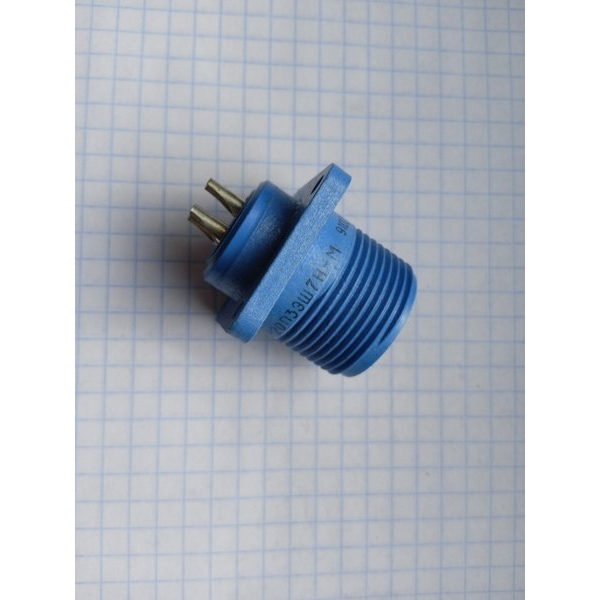

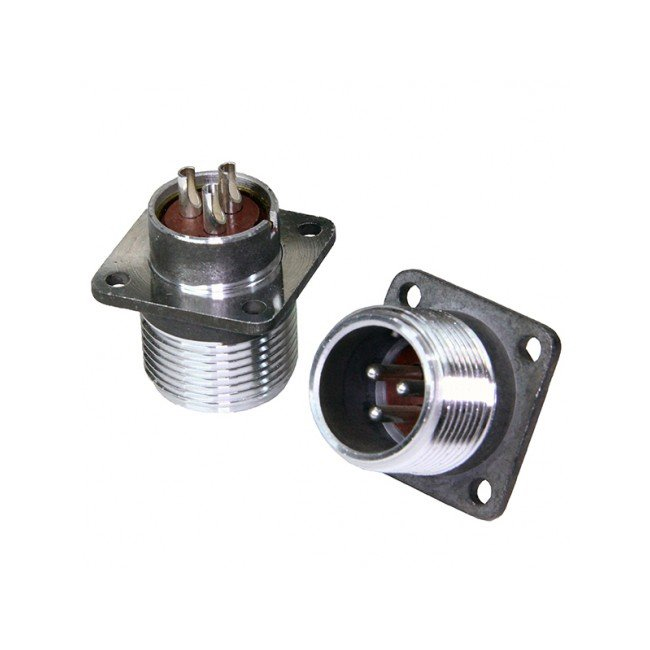

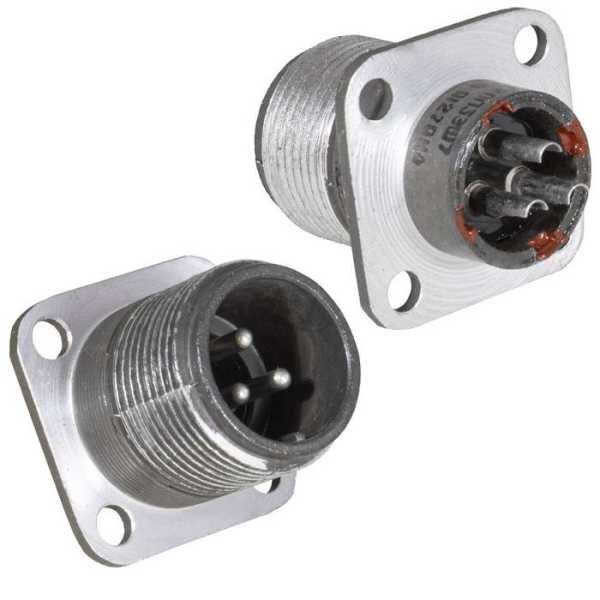

ШР20П3ЭШ7 представляет собой блочную приборную вилку серии ШР, предназначенную для работы в составе разъемных электрических соединений промышленного и специального назначения. Изделие используется для коммутации цепей постоянного и переменного тока в аппаратуре, где требуется надежный разъем с резьбовой фиксацией и возможностью монтажа на панель.

Вилка рассчитана на соединение с ответными розетками серии ШР, а также с розетками серий 2РТ и 2РТ-А. Благодаря негерметичному исполнению и прямому выводу под экранированный кабель без патрубка, разъем применяется в условиях, не требующих герметизации места сочленения, но предполагающих устойчивость к значительным механическим и климатическим нагрузкам.

Конструктивные особенности

Корпус вилки выполнен из алюминиевого сплава с оксидированием, что придает ему характерный серый цвет и защищает поверхность от коррозии. Изолятор изготовлен из бакелита черного цвета. Контакты выполнены из латуни с серебряным покрытием, обеспечивающим стабильное переходное сопротивление и длительный срок службы.

Изделие имеет три штыревых контакта диаметром 2,5 мм. Рабочий ток составляет до 25 А на контакт, максимальный ток — до 35 А на контакт. Суммарный ток через соединитель достигает 75 А. Рабочее напряжение — до 850 В переменного или постоянного тока.

Сочленение с ответной частью — резьбовое, с шагом резьбы M24×1,5 мм. Поляризация одношпоночная, что исключает неправильную ориентацию при стыковке. Монтаж на панель осуществляется через два отверстия диаметром 3,2 мм, расстояние между которыми составляет 22 мм. Электрический монтаж выполняется методом пайки.

Технические характеристики

• Тип: блочная негерметичная приборная вилка с прямым выводом под экранированный кабель, без патрубка
• Количество контактов: 3
• Диаметр контактов: 2,5 мм
• Проходной диаметр: 24 мм
• Масса: не более 24 г
• Габаритные размеры: 30×30×42 мм
• Материал корпуса: алюминиевый сплав с оксидированием
• Материал изолятора: бакелит
• Материал контактов: латунь с серебряным покрытием
• Приемка: «5»
• Год выпуска: 88–90

Условия эксплуатации и стойкость к внешним воздействиям

Вилка сохраняет работоспособность в широком диапазоне температур окружающей среды — от минус 60 °C до плюс 60 °C с учетом перегрева контактов до плюс 110 °C. Изделие выдерживает относительную влажность воздуха до 98% при температуре плюс 25 °C. Допустимый диапазон атмосферного давления — от 1,33×10⁻⁴ Па до 50,6×10⁴ Па.

Разъем рассчитан на воздействие синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с². Механическая прочность позволяет выдерживать одиночные удары с ускорением до 5000 м/с² и многократные удары с ускорением до 350 м/с². Линейное ускорение при эксплуатации — до 2000 м/с².

Ресурс и надежность

Минимальная наработка изделия составляет 1000 часов. Количество допустимых сочленений-расчленений — 500 циклов. Срок сохраняемости — 15 лет. Указанные параметры подтверждают пригодность разъема для длительного применения в аппаратуре с периодическим обслуживанием и заменой блоков.

Благодаря сочетанию компактных габаритов, высокой токовой нагрузки и стойкости к жестким условиям эксплуатации, вилка ШР20П3ЭШ7 находит применение в промышленных установках, испытательном оборудовании и приборостроении, где требуется надежное разъемное соединение с резьбовой фиксацией.
