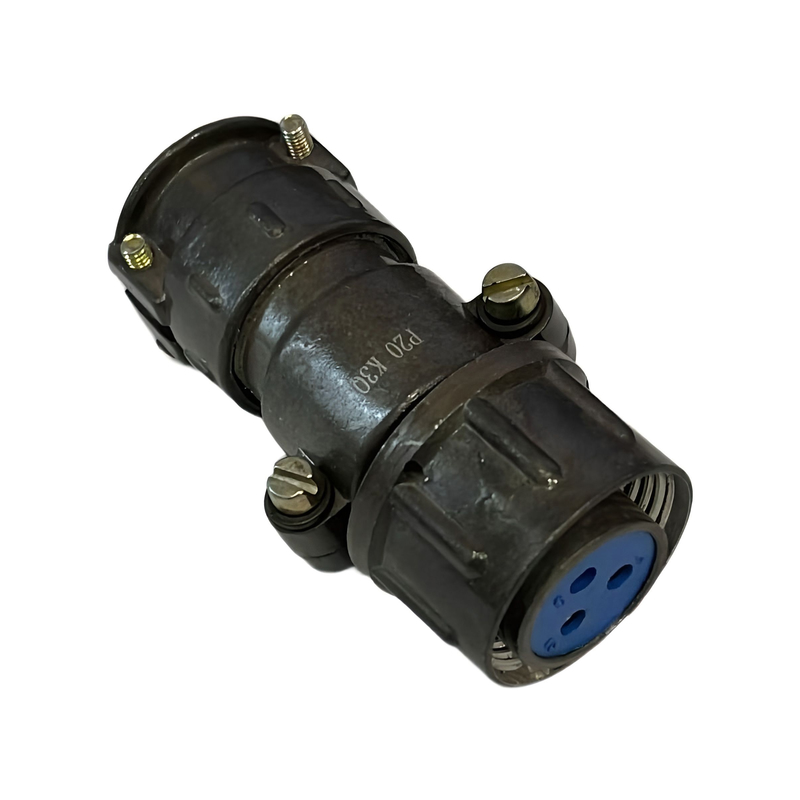

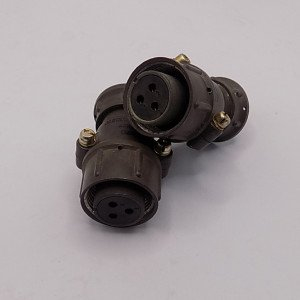

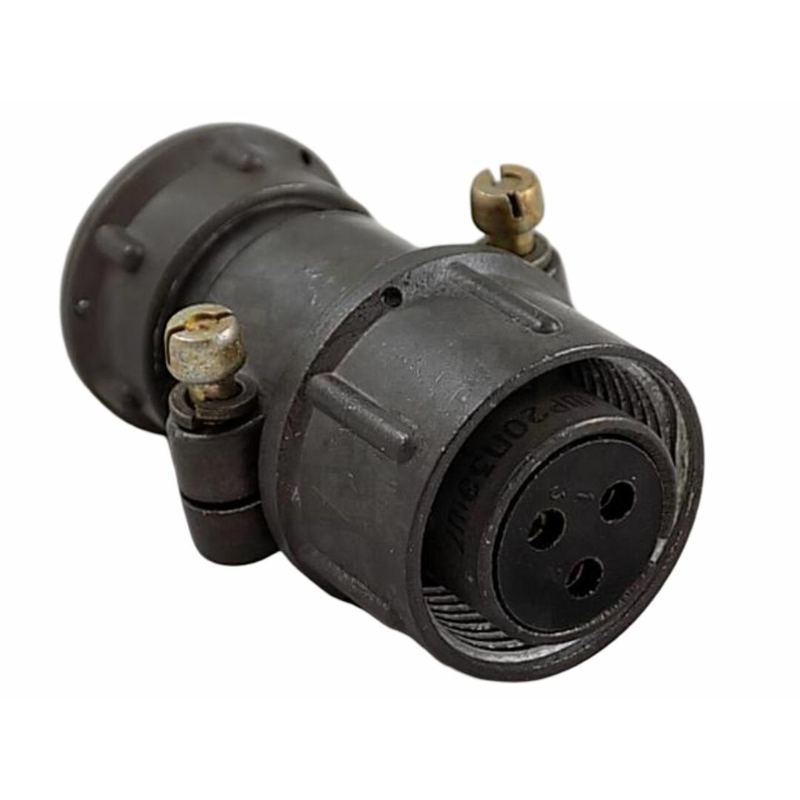

ШР20П3ЭШ7 розетка Каскад (2024г ОТК) — это кабельная розетка цилиндрического соединителя серии ШР от производителя НПО «Каскад», прошедшая отборочную техническую контроль (ОТК) в 2024 году. Она предназначена для надежного соединения в электрических цепях радиоэлектронной и радиотехнической аппаратуры.

Применение

Соединители типа ШР20П3ЭШ7 используются для объемного (навесного) монтажа с экранированными кабелями в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Подходят для внутренней и наружной эксплуатации (с защитой от пыли и влаги), в условиях вибрации, ударов и экстремальных температур.

Основные характеристики

• Тип корпуса: кабельный, розетка с прямым патрубком и гайкой для экранированного кабеля (ЭШ). ?

• Условный размер корпуса: 20, количество контактов: 3 (диаметр 2,5 мм, схема №7).

• Рабочий ток: до 25 А на контакт (макс. 35 А, общий до 75 А).

• Сопротивление контактов: не более 1,0 мОм, изоляции: не менее 5000 МОм.

• Условия эксплуатации: температура от -60 до +60°C (смена до +110°C), вибрация 1–5000 Гц до 30g, удары до 500g, пониженное давление до 10^{-4} Па.

розетка сочленяется только с приборной вилкой (не с кабельной), имеет одношпоночную поляризацию и ресурс 500 сочленений-расчленений.
