Назначение

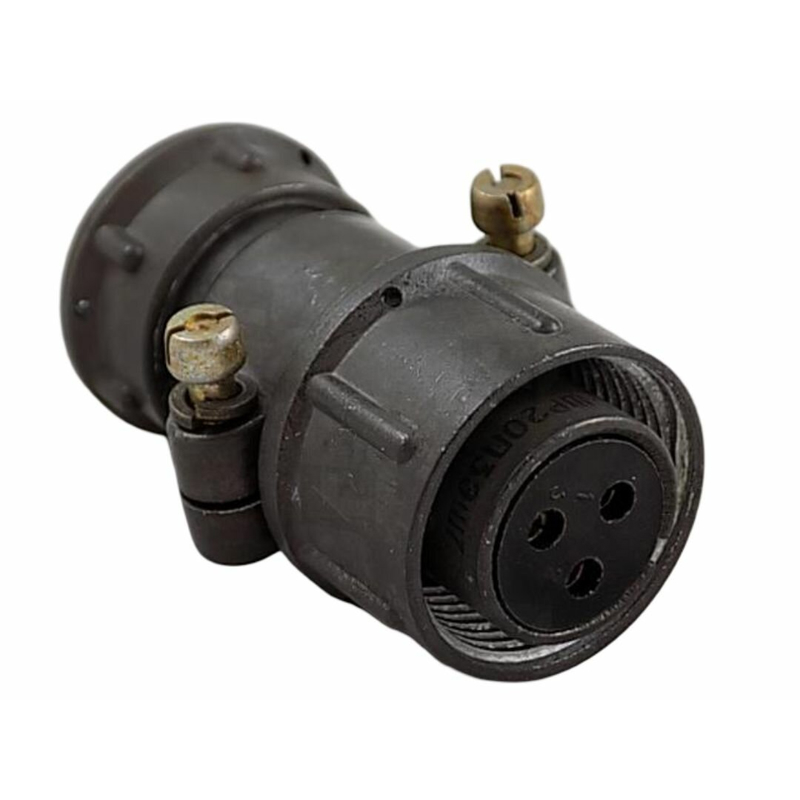

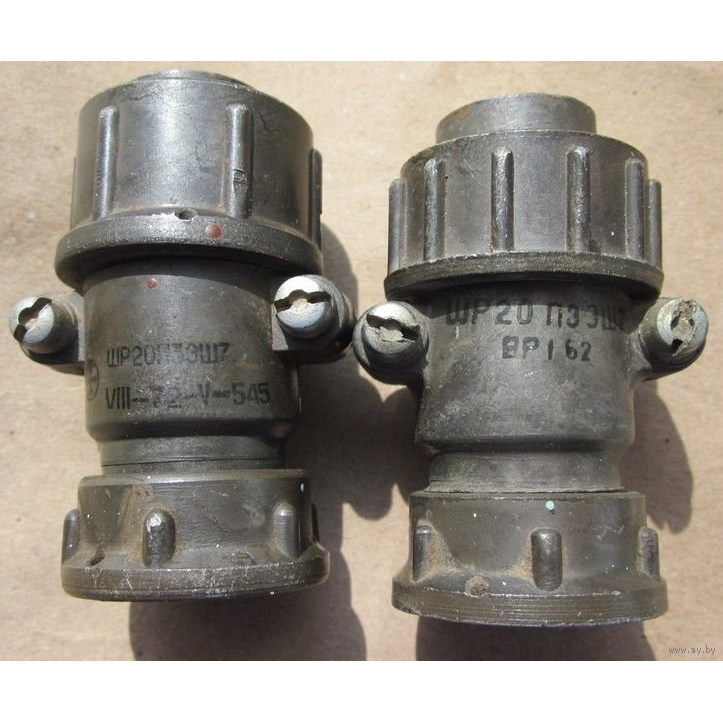

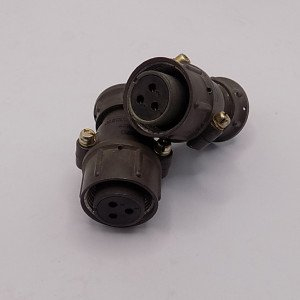

ШР20П3ЭШ7 — кабельная розетка серии ШР, представляющая собой 3-контактный негерметичный цилиндрический соединитель с прямым патрубком и гайкой для экранированного кабеля. Артикул изделия — 9148, категория — ШР20. Производитель в данных товара не указан.

Розетка предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц в радиоэлектронной и радиотехнической аппаратуре. Она применяется для внутреннего и наружного монтажа; при наружном монтаже защита от пыли и влаги должна обеспечиваться потребителем. Климатическое исполнение — УХЛ.

Подтверждённые особенности

Электрические параметры

• Количество контактов — 3, диаметр контакта — 2,5 мм.
• Рабочее напряжение — до 850 В.
• Рабочий ток на контакт — до 25 А.
• Максимальный ток — 35 А на контакт и 75 А на соединитель.
• Рабочая частота цепей — до 3 МГц.

Температура и ресурс

Температура эксплуатации составляет от минус 60 °C до плюс 60 °C; в данных указана смена температуры до плюс 110 °C. Коммутационный ресурс: 500 циклов сочленения-расчленения, наработка — не менее 1000 часов.

Конструкция и монтаж

Монтаж выполняется пайкой; предусмотрены резьбовое соединение и одношпоночная поляризация. Прямой патрубок и гайка рассчитаны на экранированный кабель. Соединитель негерметичный, поэтому при наружном монтаже защиту от пыли и влаги обеспечивает потребитель. Исполнение по климатическим условиям — УХЛ.

Применение

Изделие применяется в цепях и устройствах, где требуются три электрических контакта диаметром 2,5 мм и рабочее напряжение до 850 В. Область применения — радиоэлектронная и радиотехническая аппаратура, внутренний монтаж, а также наружный монтаж при условии защиты от пыли и влаги со стороны потребителя.

1. Подключение цепей постоянного тока.
2. Подключение цепей переменного тока частотой до 3 МГц.
3. Монтаж в радиоэлектронной аппаратуре.
4. Монтаж в радиотехнической аппаратуре.
5. Внутренний монтаж изделий и устройств.
6. Наружный монтаж при обеспечении защиты от пыли и влаги потребителем.

При подборе следует учитывать подтверждённые параметры: 3 контакта диаметром 2,5 мм, рабочее напряжение до 850 В, рабочий ток до 25 А на контакт, максимальный ток 35 А на контакт и 75 А на соединитель, температуру эксплуатации от минус 60 °C до плюс 60 °C, ресурс 500 циклов и наработку не менее 1000 часов.

Сведения карточки товара

Артикул — 9148. Категория — ШР20. В характеристиках VirtueMart указан год: 2016. Производитель не указан. Краткое описание из каталога отсутствует; сведения о комплектации, стране производства, сертификатах и гарантии в предоставленных данных не приведены.
