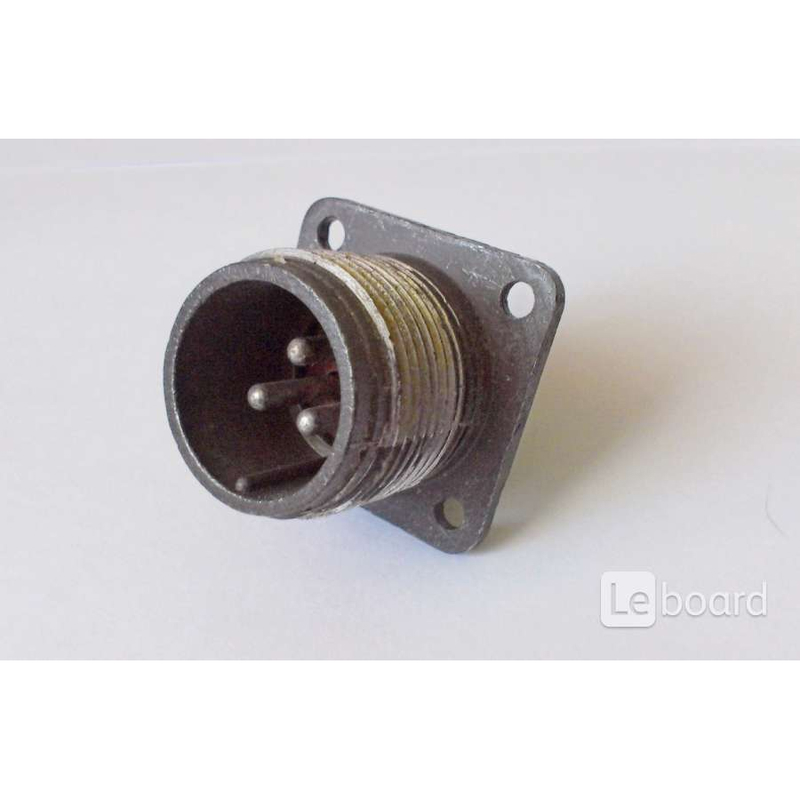

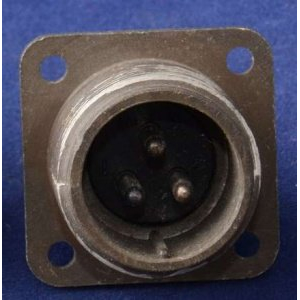

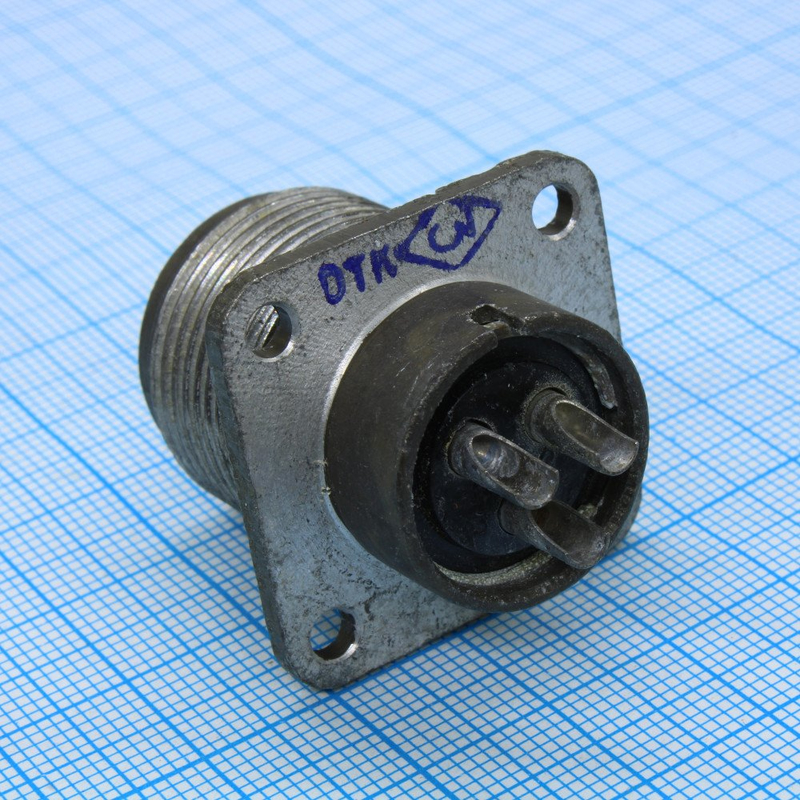

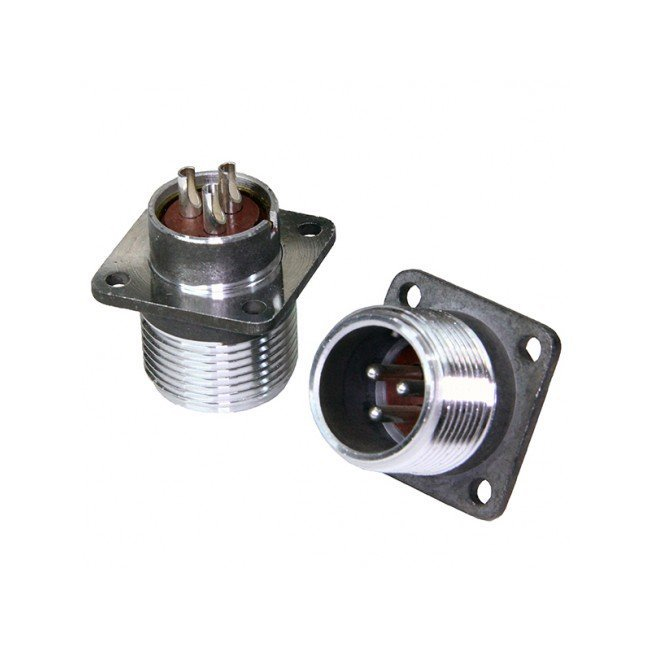

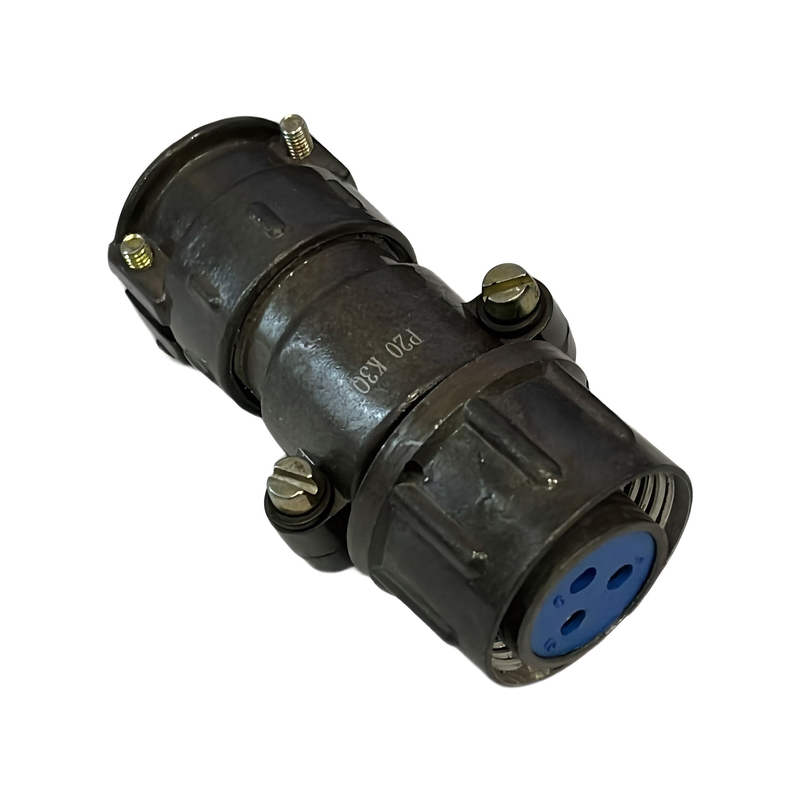

ШР20П3ЭШ7 (БШ) 09г представляет собой разъём серии ШР — низкочастотный цилиндрический соединитель с 3 контактами, предназначенный для кабельного подключения экранированного кабеля.

Применение

Используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов, блоков) в электро- и радиоаппаратуре, работающей на постоянном и переменном токе частотой до 3 МГц.

Основные характеристики

• Рабочее напряжение: до 850 В. ?

• Рабочий ток на контакт: до 25 А (максимум 35 А).

• Диаметр контакта: 2,5 мм, сечение провода: до 3 мм?. ?

• Рабочая температура: от -60°C до +60°C (с учётом перегрева контактов до +110°C). ?

• Вибрация: 1–5000 Гц, ускорение до 300 м/с?; удар: до 5000 м/с? (одиночный), 350 м/с? (многократный).

• Наработка: минимум 1000 ч, сочленения-расчленения: 500 циклов, срок хранения: 15 лет.
