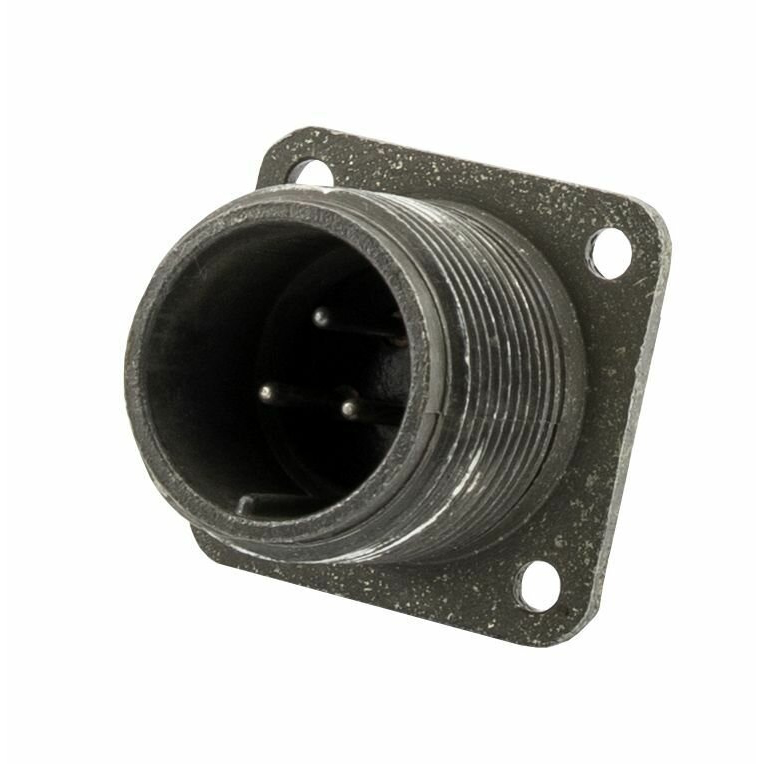

ШР20П3ЭШ6Н — это низкочастотный цилиндрический соединитель типа «ШР» (семейство ШР/ШРГ), выполненный в виде блочной (приборной) вилки с прямым выводом под экранированный кабель, без патрубка. Такой разъём используется для межблочного соединения электрических цепей постоянного и переменного тока в составе аппаратуры обычного и специального назначения.

Конструкция и маркировка

• Серия: ШР — цилиндрические соединители высокой надёжности с резьбовым сочленением и объёмным монтажом.

• Условный размер корпуса: 20 — это «нормальный» габарит в серии ШР.

• Вид исполнения: П — исполнение для приборной части «без патрубка»; именно поэтому вилка называется блочной (приборной) .

• Количество и тип контактов: 3 штыря диаметром 1,5 мм ; в условном обозначении это сочетание «3ЭШ6».

• Покрытие контактов: буква Н в маркировке означает никелевое покрытие штырей, без «Н» — серебро.

Электрические и эксплуатационные параметры

• Максимальное рабочее напряжение: до 850 В постоянного и переменного тока.

• Номинальный ток на один контакт: порядка до 10 А , общая токовая нагрузка на разъём — до 30 А .

• Сопротивление контакта: не более примерно 2,5 мОм на один контакт (для данного сочетания 1,5 мм).

• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм .

Климатические и механические характеристики

• Диапазон температур окружающей среды: примерно от −60 °C до +60…+110 °C (в зависимости от конкретного документа, но в любом случае — широкий диапазон для промышленного и военного применения).

• Устойчивость к вибрации: допустима синусоидальная вибрация в диапазоне частот 1–5000 Гц с ускорением до порядка 300 м/с² .

• Ударная нагрузка: разъём рассчитан на многократные удары с ускорением до нескольких сотен м/с² и одиночные удары до единиц тысяч м/с².

• Долговечность: минимальное число сочленений‑расчленений — не менее 500 , а наработка при испытаниях — от 1000 до 5000 часов в зависимости от источника.

Материалы и монтаж

• Корпус: выполнен из металла (алюминиевый сплав) , что обеспечивает жёсткость, экран и хорошую теплопроводность.
