Назначение

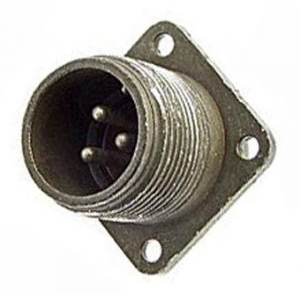

ШР20П3ЭШ6 — негерметичная приборная, или блочная, цилиндрическая вилка соединителя серии ШР. Она предназначена для работы в электрических цепях радиоэлектронной и радиотехнической аппаратуры общего назначения, а также для коммутации цепей постоянного и переменного тока в аппаратуре промышленного и военного назначения. Артикул изделия — 9136.

Вилка применяется как соединительный элемент внутри приборов и блоков, а также для внешних соединений при условии дополнительной защиты от пыли и влаги. Климатическое исполнение — УХЛ; изделие может использоваться как внутри аппаратуры, так и на панелях при дополнительной защите от внешних воздействий. Как негерметичный соединитель вилка не рассчитана на самостоятельную работу в пыльной или влажной среде без такой защиты.

Конструктивные и электрические параметры

• Тип соединителя: ШР, приборный, или блочный, без патрубка — исполнение «П».
• Условный размер корпуса: 20, что соответствует размерному ряду ШР-20.
• Количество контактов: 3 штуки диаметром 1,5 мм.
• Рабочее напряжение: до 850 В постоянного и переменного тока.
• Ток на контакт: расчётный рабочий ток до 10 А; максимальная допустимая нагрузка на один контакт — до 20 А.
• Сочленение: резьбовое, с розеткой ШР20П3Э; количество сочленений-расчленений — не менее 500 циклов.
• Покрытие контактов: серебряное или никелевое, что обеспечивает низкое переходное сопротивление и стойкость к коррозии и окислению.

Вилка выполнена в цилиндрическом корпусе без патрубка и используется для прямого вывода под экранированный кабель. Контакты имеют малое переходное сопротивление и обладают стойкостью к вибрации и ударным нагрузкам, характерной для серии ШР.

Условия эксплуатации и механическая стойкость

Изделие рассчитано на температуру окружающей среды от минус 60 °C до плюс 60 °C. С учётом перегрева контактов диапазон смены температур составляет от минус 60 °C до плюс 110 °C.

• Линейное ускорение: до 2000 м/с².
• Синусоидальная вибрация: ускорение до 300 м/с² в диапазоне частот от 1 до 5000 Гц.
• Ударные перегрузки многократного действия: до 350 м/с².
• Ударные перегрузки одиночного действия: до 5000 м/с².
• Срок сохраняемости: не менее 15 лет.
• Минимальная наработка: порядка 1000–5000 часов в зависимости от технических условий поставщика.

Применение и совместимость

ШР20П3ЭШ6 применяется в составе приборов и блоков радиоэлектронной и радиотехнической аппаратуры, где требуется компактное резьбовое соединение на три контакта. Вилка совместима с розеткой ШР20П3Э, что позволяет использовать её в цепях с рабочим напряжением до 850 В и током на контакт до 10 А в расчётном режиме.

Для внешних соединений изделие следует применять только при дополнительной защите от пыли и влаги, поскольку оно является негерметичным. Конкретная комплектация, сведения о производителе и дополнительные сертификаты в предоставленных данных не указаны.
