Назначение и конструктивные данные

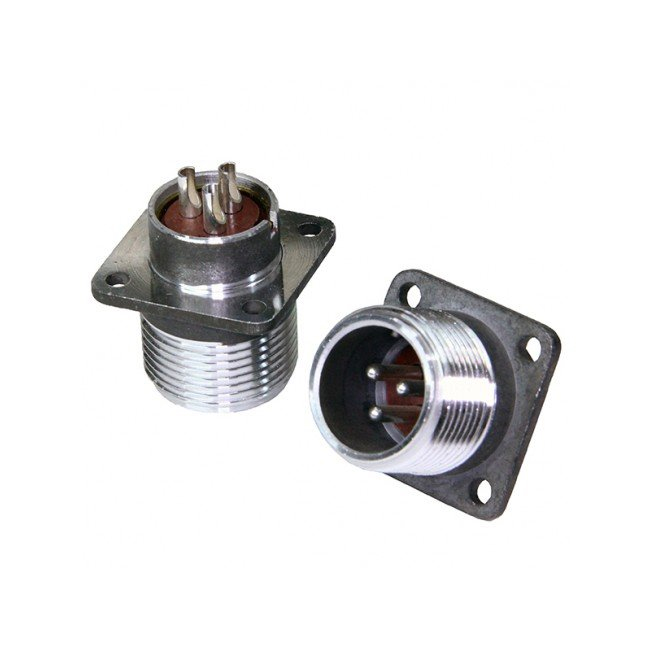

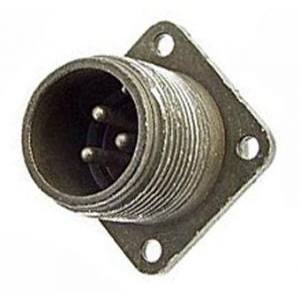

ШР20П3ЭШ6 — приборная вилка цилиндрического соединителя серии ШР20 производства НПО «Каскад». Изделие имеет артикул 51137, относится к категории ШР20 и прошло приёмочный контроль ОТК в 2024 году. Вилка предназначена для надёжного соединения электрических цепей в аппаратах и приборах, а также для объёмного монтажа в электрических цепях постоянного и переменного тока.

Конструктивно изделие выполнено с условным размером корпуса 20 и имеет 3 контакта диаметром 1,5 мм. Такое исполнение относится к приборным цилиндрическим соединителям серии ШР и применяется в составе электротехнических и радиоэлектронных устройств.

Подтверждённые характеристики

Электрические параметры

Для соединителя ШР20П3ЭШ6 в исходных данных указаны следующие электрические параметры:

• рабочее напряжение — до 850 В;
• частота переменного тока — до 3 МГц;
• рабочий ток на контакт — до 10 А;
• максимальный ток на соединитель — 20–30 А по данным исходного описания.

Вилка рассчитана на применение в цепях постоянного и переменного тока. Указанные значения следует учитывать при выборе режима работы и оценке нагрузки на контакты.

Условия эксплуатации и ресурс

Изделие предназначено для работы в широком диапазоне внешних воздействий. В описании подтверждены следующие условия:

• температура окружающей среды — от минус 60 до плюс 60 градусов Цельсия;
• температурная смена — до плюс 110 градусов Цельсия;
• вибрация в диапазоне от 1 до 5000 герц с ускорением до 300 метров в секунду в квадрате;
• ударные нагрузки с ускорением до 5000 метров в секунду в квадрате;
• линейное ускорение — до 2000 метров в секунду в квадрате;
• пониженное давление — условие эксплуатации, указанное в описании;
• наработка — 5000 часов;
• количество сочленений-расчленений — не менее 500;
• срок сохраняемости — 15 лет.

Применение

Соединители ШР20П3ЭШ6 применяются для объёмного монтажа в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Их используют в промышленной аппаратуре, приборостроении, радиоэлектронной и радиотехнической технике, включая электро- и контрольно-измерительные приборы.

Изделие может применяться как для внутреннего монтажа, так и для наружного монтажа при условии дополнительной защиты от пыли и влаги. При выборе следует учитывать количество контактов, диаметр контактов 1,5 мм, условный размер корпуса 20, допустимые токовые и температурные режимы, а также условия по вибрации, ударам и линейному ускорению.

В предоставленных данных отсутствуют сведения о комплектации, стране производства и гарантийных обязательствах, поэтому эти параметры не подтверждены и требуют отдельного уточнения.
