Назначение

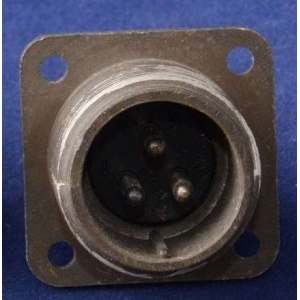

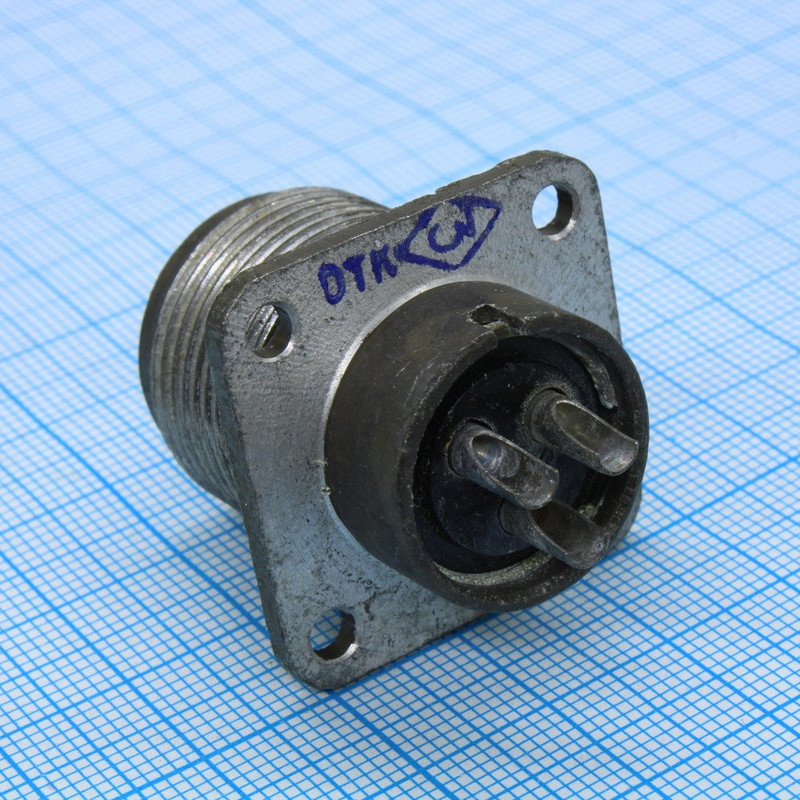

ШР20П3ЭШ6 — трёхконтактная приборная вилка цилиндрического разъёма серии ШР, предназначенная для коммутации электрических цепей переменного и постоянного тока в радиоэлектронной и радиотехнической аппаратуре, а также в приборах общего назначения. Изделие относится к негерметичным блочным соединителям с условным размером корпуса 20 мм и применяется в составе стационарного и переносного оборудования, где требуется разъёмное соединение с прямым выводом под экранированный кабель.

Вилка рассчитана на рабочее напряжение до 850 В и ток до 10 А на контакт; для одиночного контакта допускается максимальный ток 20 А. Допускается внутреннее и наружное применение при условии защиты разъёма от пыли и воды, поскольку по конструкции он не является герметичным.

Конструкция и материалы

Корпус вилки изготовлен из алюминиевого сплава АЛ-11, изоляторы — из карболита К-211-3. Штыри контактов выполнены из латуни ЛС59-1 и имеют серебряное или никелевое покрытие в зависимости от маркировки. Такое сочетание материалов обеспечивает механическую прочность корпуса и стабильные электрические параметры контактной группы.

• Количество контактов — 3.
• Диаметр контактов — 1,5 мм.
• Условный размер корпуса — 20 мм.
• Проходной диаметр — 24 мм.
• Масса вилки — не более 24 г.
• Вывод — прямой, под экранированный кабель, без патрубка.
• Вид сочленения с ответной розеткой серии ШР20 — резьбовой.

Электрические и механические характеристики

Контактная группа вилки рассчитана на рабочее напряжение до 850 В. Сопротивление контактов составляет до 2,5 мОм, сопротивление изоляции — не менее 5000 МОм. Количество сочленений-расчленений — не менее 500 циклов. Эти параметры определяют пригодность изделия для цепей питания и сигнальных цепей в составе приборов и радиоэлектронных блоков.

Разъём устойчив к синусоидальной вибрации в диапазоне частот 1–5000 Гц с ускорением до 300 м/с². Механические удары выдерживаются с ускорением до 5000 м/с² при одиночном воздействии и до 350 м/с² при многократном. Линейное ускорение — до 2000 м/с².

Условия эксплуатации и ресурс

Температурный диапазон эксплуатации составляет от -60 °C до +60 °C; с учётом перегрева контактов допускается нагрев до +110 °C. Минимальная наработка составляет 1000–5000 ч, срок сохраняемости — 15 лет. Вилка предназначена для работы в составе аппаратуры при указанных механических и климатических воздействиях.

Применение

ШР20П3ЭШ6 применяется в радиоэлектронной и радиотехнической аппаратуре, приборах общего назначения и других устройствах, где используется цилиндрический разъём серии ШР с трёхконтактной вилкой. Прямой вывод под экранированный кабель упрощает монтаж в блочных конструкциях, а резьбовое сочленение обеспечивает фиксацию ответной розетки серии ШР20. Изделие подходит для внутреннего и наружного применения при защите от пыли и воды. Артикул — 51136.
