Назначение и область применения

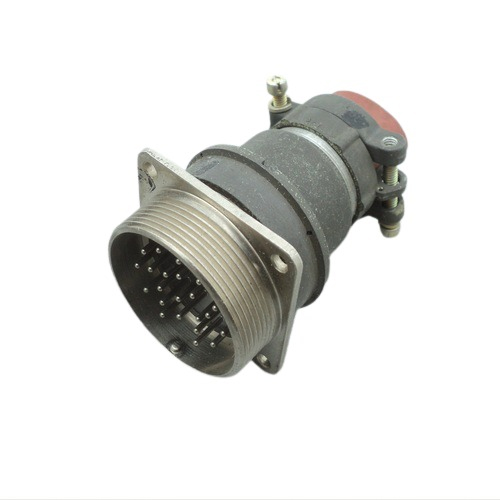

ШР20П3ЭШ6 — цилиндрическая низкочастотная приборная (блочная) вилка из серии соединителей ШР, предназначенная для внутреннего и наружного монтажа в электрических цепях постоянного и переменного тока. Изделие рассчитано на применение в электро- и радиооборудовании, где требуется надёжное разъёмное контактирование при воздействии вибрационных и ударных нагрузок. Соединитель относится к категории ШР20 и комплектуется блочной этикеткой ГЕ0.364.107 ТУ.

Конструктивное исполнение вилки предусматривает прямой вывод под экранированный кабель без патрубка и резьбовое сочленение с ответной розеткой. Такое решение обеспечивает жёсткую фиксацию пары и защиту контактной группы от самопроизвольного расчленения в условиях тряски и механических воздействий.

Конструктивные особенности и материалы

Корпус соединителя выполнен из алюминиевого сплава АЛ-11, что обеспечивает достаточную механическую прочность при относительно небольшой массе. Изоляторы изготовлены из пресс-материала карболит К-211-3, обладающего высокими диэлектрическими свойствами и стойкостью к температурным перепадам. Контакты — цилиндрические штырьковые диаметром 1,5 мм из латуни ЛС59-1 с серебряным или никелевым покрытием в зависимости от индекса в обозначении.

Количество контактов — 3. Монтаж выполняется методом пайки. Допускается подключение проводов сечением до примерно 1,93 мм². На хвостовике контакта разрешено не более трёх припаек, что следует учитывать при перемонтаже и ремонте оборудования.

Электрические параметры

• Рабочее напряжение — до 850 В постоянного и переменного тока.
• Допустимый длительный ток на контакт — до 10 А.
• Максимальная кратковременная токовая нагрузка на один контакт — до 20 А.
• Сопротивление контакта — не более 2,5 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Условия эксплуатации

Разъём рассчитан на работу при температуре окружающей среды от минус 60 °С до плюс 60 °С. При смене температур с учётом перегрева контактов допускается кратковременное повышение температуры до плюс 110 °С. Изделие выдерживает воздействие синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с², многократных ударов с ускорением до 350 м/с² и одиночных ударных нагрузок до 5000 м/с². Допускается линейное ускорение до 2000 м/с².

Ресурс и сохраняемость

• Минимальная наработка — порядка 1000 часов.
• Число сочленений-расчленений — не менее 500.
• Срок сохраняемости — не менее 15 лет.
• Приёмка — «5».
• Год выпуска — 2011.

Артикул изделия — 41159. Соединитель предназначен для комплектации аппаратуры, эксплуатируемой в жёстких климатических и механических условиях, где требуется стабильное контактирование на протяжении длительного срока службы.
