Назначение

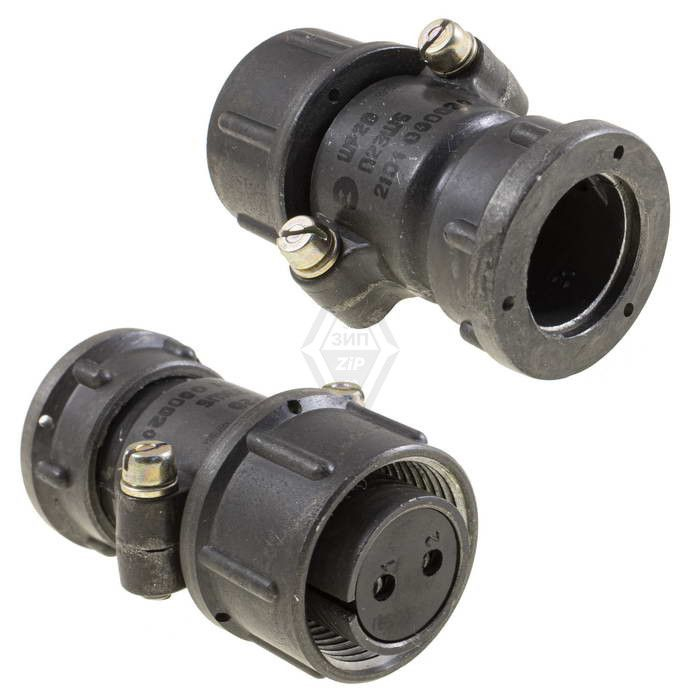

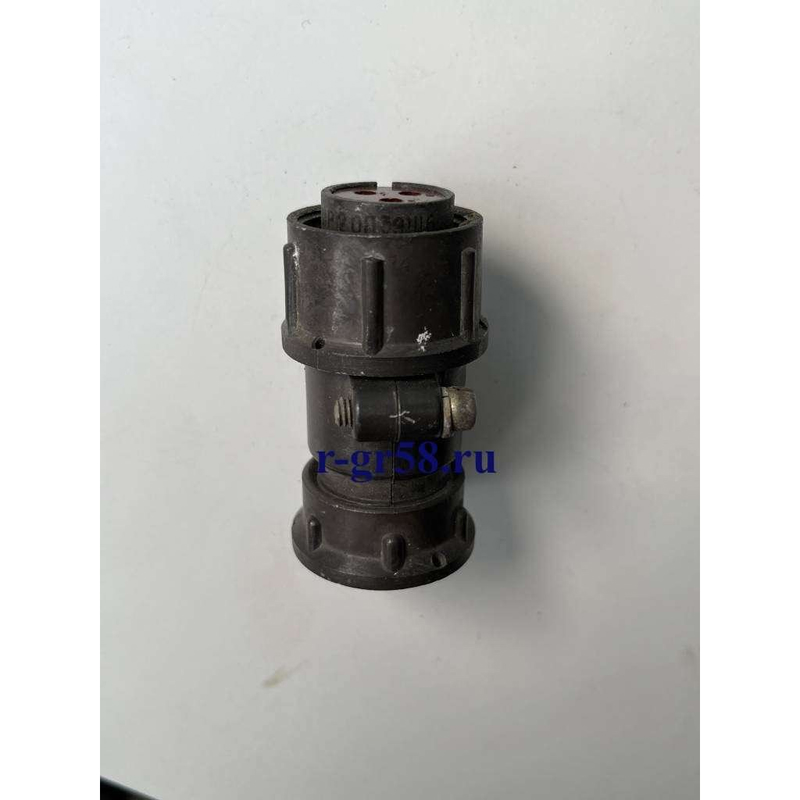

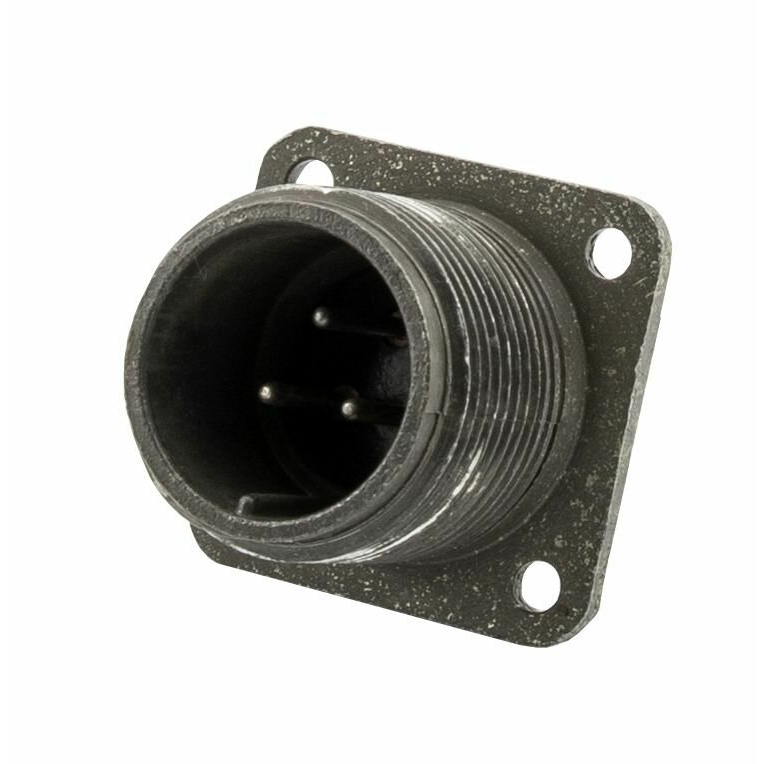

ШР20П3ЭШ6 — кабельная розетка производства «Каскад», входящая в серию низкочастотных цилиндрических соединителей общего назначения ШР20. Изделие предназначено для электрического соединения и разъединения цепей постоянного и переменного тока — проводов, кабелей, отдельных узлов и блоков в составе электро- и радиоаппаратуры, включая радиоэлектронную и радиотехническую. Розетка применяется там, где требуется надёжная коммутация при частотном диапазоне до 3 МГц.

Конструкция рассчитана на кабельный монтаж и оснащена прямым патрубком под экранированный кабель. Резьбовое соединение обеспечивает механическую фиксацию сочленённых частей, а одношпоночная поляризация исключает неправильную стыковку. Благодаря климатическому исполнению УХЛ и возможности защиты от пыли, воды, дождя и солнечного излучения розетка подходит как для внутреннего, так и для наружного применения.

Подтверждённые особенности и характеристики

Ниже перечислены технические параметры, заявленные для данной модели. Все значения относятся именно к ШР20П3ЭШ6 и подтверждаются сопроводительной документацией производителя.

• Тип изделия: кабельная розетка низкочастотного цилиндрического соединителя.
• Количество контактов: 3.
• Диаметр контактов: 1,5 мм.
• Покрытие контактов: серебро.
• Рабочий ток: 10 А на контакт.
• Максимальное напряжение: до 850 В.
• Частотный диапазон: до 3 МГц.
• Метод монтажа: пайка.
• Соединение: резьбовое, с одношпоночной поляризацией.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 15 лет.
• Климатическое исполнение: УХЛ.
• Год выпуска: 2024, отметка ОТК.

Совместимость и область применения

Розетка применяется в цепях постоянного и переменного тока с частотой до 3 МГц. За счёт резьбового соединения и поляризации она обеспечивает стабильный электрический контакт при вибрационных и механических нагрузках, характерных для работы аппаратуры. Прямой патрубок под экранированный кабель позволяет выполнять монтаж с сохранением экранирующих свойств линии, что важно для радиоэлектронных и радиотехнических устройств.

Изделие востребовано при сборке и обслуживании электро- и радиоаппаратуры, где требуется разъёмное соединение кабельных линий. Возможность наружной эксплуатации при защите от внешних воздействий расширяет сферу применения за пределы помещений.

Эксплуатационные ограничения и ресурс

Заявленный ресурс — 500 циклов сочленения и расчленения, минимальная наработка 1000 часов и срок сохраняемости 15 лет — определяет область применения в составе аппаратуры с умеренной частотой коммутаций. Монтаж выполняется пайкой, что требует соответствующей подготовки проводников и соблюдения технологии пайки для сохранения серебряного покрытия контактов.

Комплектация и маркировка

Поставка осуществляется под наименованием «ШР20П3ЭШ6 РОЗЕТКИ Каскад» с артикулом 51138. Изделие относится к категории ШР20 и выпущено производителем «Каскад» в 2024 году с прохождением отметки ОТК. Дополнительные сведения о комплектации, стране производства, сертификатах и гарантии в предоставленных данных не указаны.
