Назначение

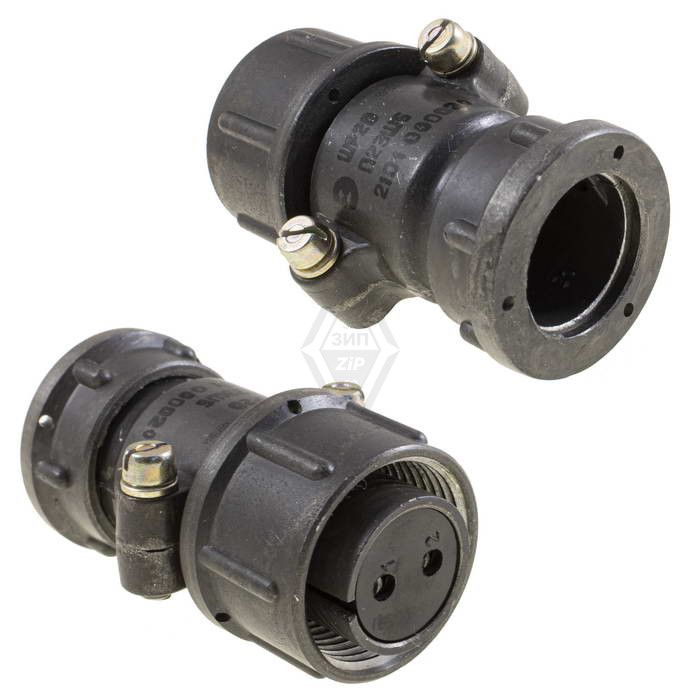

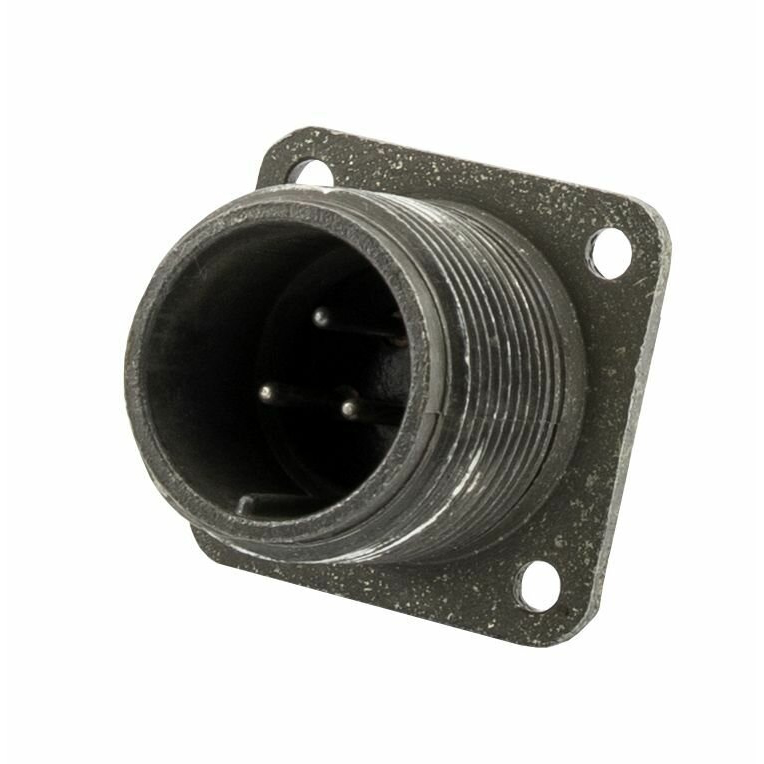

ШР20П3ЭШ6 — кабельная розетка цилиндрического низкочастотного соединителя серии ШР. Артикул 9138. По имеющимся данным, изделие выпускалось в период 2013–2016 годов; в карточке товара указан год 2016. Розетка предназначена для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Она относится к соединителям серии ШР и применяется там, где требуется цилиндрическое разъёмное соединение с экранированием кабеля.

Подтверждённые особенности

Конструкция рассчитана на три контакта диаметром 1,5 мм с серебряным покрытием. Рабочий ток на контакт составляет 10 А. Максимальное амплитудное значение напряжения — до 850 В. Для монтажа используется пайка; площадь сечения провода — не более 1,93 квадратного миллиметра. Габаритные размеры составляют 56,1 на 37,1 на 29,5 мм.

• Количество контактов — 3.
• Диаметр контактов — 1,5 мм.
• Покрытие контактов — серебро.
• Рабочий ток на контакт — 10 А.
• Максимальное напряжение — до 850 В амплитудного значения.
• Монтаж провода — пайка.
• Сечение провода — не более 1,93 квадратного миллиметра.
• Габариты — 56,1 на 37,1 на 29,5 мм.

Рабочая температура — от минус 60 °C до плюс 60 °C; допускается перегрев контактов до плюс 110 °C. Изделие устойчиво к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров в секунду в квадрате и к удару до 5000 метров в секунду в квадрате. Наработка составляет не менее 1000 часов, количество сочленений-расчленений — 500, срок хранения — 15 лет.

Применение и условия эксплуатации

Розетка применяется для внутреннего и наружного монтажа при защите от пыли и влаги. Климатическое исполнение — УХЛ. Изделие подходит для экранированных кабелей в цепях постоянного и переменного тока частотой до 3 МГц. Такой диапазон и конструкция с экранированием определяют применение в радиоэлектронной и радиотехнической аппаратуре, где требуется соединение цепей с указанными электрическими параметрами.

Расшифровка обозначения

Обозначение ШР20П3ЭШ6 расшифровывается по элементам: ШР — тип соединителя, 20 — размер корпуса, П — прямой патрубок, 3 — число контактов, Э — исполнение для экранированного кабеля, Ш — розетка, 6 — сочетание контактов. Эти сведения подтверждают тип изделия и его принадлежность к серии ШР20.

Производитель в предоставленных данных не указан. При подборе следует учитывать подтверждённые параметры: три контакта, ток до 10 А на контакт, напряжение до 850 В амплитудного значения, пайку провода сечением не более 1,93 квадратного миллиметра и условия эксплуатации в диапазоне температур от минус 60 °C до плюс 60 °C.
